| Страна производства | Китай |
|---|---|
| Бренд | Yiyun |
| Грузоподъемность | От 0,4 до 50 тонн |
| Материал | Высокопрочная легированная сталь |
| Резьба | M8 - M150 |
| Коэффициент запаса прочности | 4:1 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Аналог (эквивалент) | RUD VWBG-V (VWBG) |

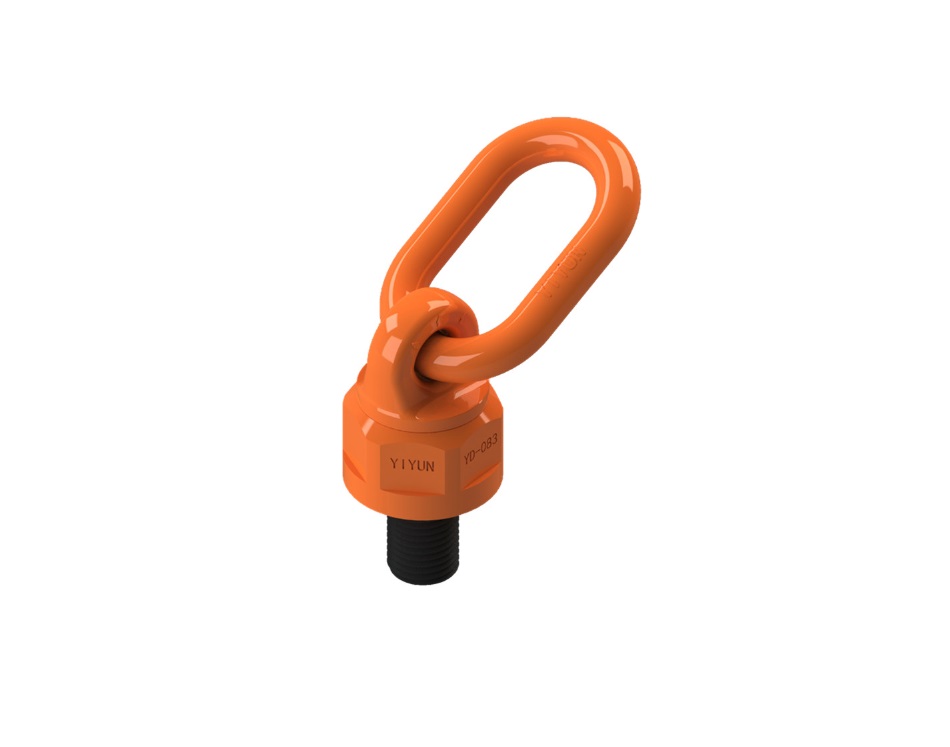

Рым-петля с шарикоподшипником YD083 – это инновационное грузозахватное устройство профессионального уровня, которое обеспечивает беспрецедентную свободу движения при подъеме и перемещении тяжелых грузов. В отличие от стандартных подъемных колец, такелажная точка YD083 предоставляет полное вращение на 360 градусов и широкий угол поворота до 230 градусов, что позволяет автоматически адаптироваться к любому направлению приложения силы.
Такая универсальность делает вертлюжную петлю YD083 незаменимым решением для сложных такелажных работ, где требуется максимальная гибкость позиционирования груза – в строительстве, машиностроении, судостроении, энергетике и других отраслях промышленности.
Преимущества
- Прецизионный шарикоподшипник для плавного вращения на 360° и поворота на 230°;
- Четырехкратный запас прочности для любой конфигурации нагрузки;
- Современное электростатическое покрытие с высокой коррозионной стойкостью;
- Широчайший размерный ряд от 0,4 до 50 тонн грузоподъемности;
- Возможность индивидуального изготовления под ваши требования;
- Профессиональную техническую поддержку на всех этапах;
- Сертифицированное качество с гарантией производителя;

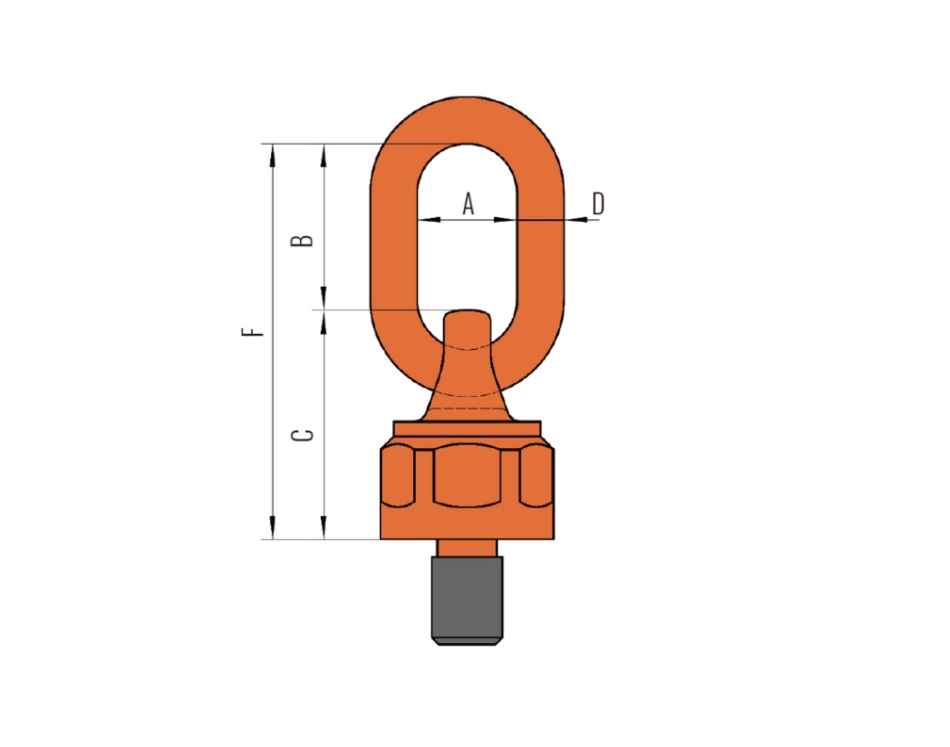

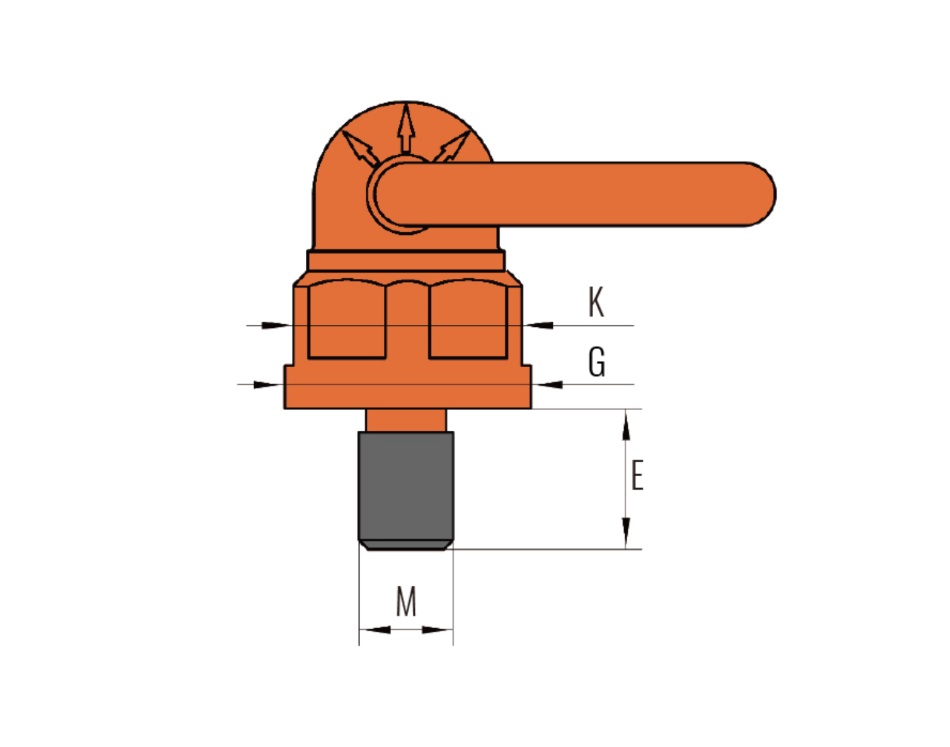

Метрическая резьба
| Артикул |
Г/П [т] |
Резьба [мм] |
e [мм] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
k [мм] |
g [мм] |
f [мм] |
Момент [Нм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YD083-M8 | 0.4 | M8×1.25 | 12 | 30 | 43.5 | 54 | 12 | 37 | 40 | 97.5 | 10-40 | 0.44 |
| YD083-M10 | 0.6 | M10×1.5 | 19 | 30 | 43.5 | 54 | 12 | 37 | 40 | 97.5 | 10-40 | 0.45 |
| YD083-M12B | 1.05 | M12×1.75 | 19 | 34 | 54.5 | 78 | 16 | 54.5 | 59 | 133 | 15-40 | 1.15 |
| YD083-M12S | 0.7 | M12×1.75 | 19 | 30 | 43.5 | 54 | 12 | 37 | 40 | 97.5 | 15-40 | 0.45 |
| YD083-M16B | 1.9 | M16×2.0 | 30 | 34 | 54.5 | 78 | 16 | 54.5 | 59 | 133 | 45-130 | 1.35 |
| YD083-M16S | 1.5 | M16×2.0 | 31.8 | 30 | 43.5 | 54 | 12 | 37 | 40 | 97.5 | 45-130 | 0.48 |
| YD083-M20B | 2.5 | M20×2.5 | 38.1 | 40 | 67 | 93 | 20 | 64.3 | 70 | 160 | 100-170 | 2.3 |
| YD083-M20S | 2 | M20×2.5 | 30 | 34 | 54.5 | 78 | 16 | 54.5 | 59 | 133 | 100-170 | 1.4 |
| YD083-M24B | 4 | M24×3.0 | 38.1 | 40 | 67 | 93 | 20 | 64.3 | 70 | 160 | 190-280 | 2.35 |
| YD083-M24S | 3.15 | M24×3.0 | 30 | 34 | 54.5 | 78 | 16 | 54.5 | 59 | 133 | 190-280 | 1.4 |
| YD083-M30B | 6 | M30×3.5 | 50 | 51 | 95 | 111 | 22 | 74 | 79 | 206 | 270-600 | 3.75 |
| YD083-M30S | 5 | M30×3.5 | 35 | 40 | 67 | 93 | 20 | 64.3 | 70 | 160 | 270-600 | 2.5 |
| YD083-M36 | 10 | M36×4.0 | 54 | 51 | 95 | 111 | 22 | 74 | 79 | 206 | 270-600 | 3.9 |
| YD083-M42 | 13 | M42×4.5 | 63 | 65 | 108 | 122.5 | 26 | 85 | 93 | 231 | 350-800 | 5.9 |
| YD083-M48 | 16 | M48×5.0 | 76 | 65 | 108 | 122.5 | 26 | 85 | 93 | 231 | 550-1050 | 6.2 |
| YD083-M56 | 25 | M56×5.5 | 100 | 80 | 133 | 148 | 33 | 103 | 113 | 282 | 700-1400 | 11.7 |
| YD083-M64 | 32 | M64×6.0 | 105 | 80 | 133 | 148 | 33 | 103 | 113 | 282 | 1000-1800 | 12.5 |
| YD083-M72B | 31.5 | M72×6.0 | 108 | 90 | 138 | 230 | 48 | 155 | 169 | 368 | 500-1400 | 34 |
| YD083-M72S | 25 | M72×6.0 | 108 | 80 | 123 | 210 | 40 | 142 | 158 | 333 | 500-1200 | 23 |
| YD083-M80B | 35 | M80×6.0 | 120 | 90 | 138 | 230 | 48 | 155 | 169 | 368 | 500-1500 | 35.5 |
| YD083-M80S | 30 | M80×6.0 | 120 | 80 | 123 | 210 | 40 | 142 | 158 | 333 | 500-1200 | 24 |
| YD083-M90B | 40 | M90×6.0 | 135 | 90 | 138 | 230 | 48 | 155 | 169 | 368 | 500-1500 | 37.5 |
| YD083-M90S | 35 | M90×6.0 | 135 | 80 | 123 | 210 | 40 | 142 | 158 | 333 | 500-1500 | 26 |
| YD083-M100B | 40 | M100×6.0 | 135 | 90 | 138 | 230 | 48 | 155 | 169 | 368 | 500-1700 | 39 |
| YD083-M100S | 35 | M100×6.0 | 135 | 80 | 123 | 210 | 40 | 142 | 158 | 333 | 500-1700 | 26 |
UNC резьба
| Артикул |
Г/П [т] |
Резьба [дюйм] |
TPI |
e [мм] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
k [мм] |
g [мм] |
f [мм] |
Момент [Нм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YD083-3/8 | 0.5 | 3/8 | 16.0 | 19 | 30 | 43.5 | 54 | 12 | 37 | 40 | 97.5 | 10-40 | 0.45 |
| YD083-1/2B | 1 | 1/2 | 13.0 | 19 | 34 | 54.5 | 78 | 16 | 54.5 | 59 | 133 | 15-40 | 1.15 |
| YD083-1/2S | 0.63 | 1/2 | 13.0 | 19 | 30 | 43.5 | 54 | 12 | 37 | 40 | 97.5 | 15-40 | 0.45 |
| YD083-5/8B | 1.9 | 5/8 | 11.0 | 30 | 34 | 54.5 | 78 | 16 | 54.5 | 59 | 133 | 45-130 | 1.35 |
| YD083-5/8S | 1.26 | 5/8 | 11.0 | 31.8 | 30 | 43.5 | 54 | 12 | 37 | 40 | 97.5 | 30-100 | 0.45 |
| YD083-3/4B | 2 | 3/4 | 10.0 | 30 | 34 | 54.5 | 78 | 16 | 54.5 | 59 | 133 | 100-170 | 1.35 |
| YD083-3/4S | 1.58 | 3/4 | 10.0 | 31.8 | 30 | 43.5 | 54 | 12 | 37 | 40 | 97.5 | 45-130 | 0.48 |
| YD083-7/8B | 2.5 | 7/8 | 9.0 | 38.1 | 40 | 67.0 | 93.0 | 20 | 64.5 | 70 | 160.0 | 100-170 | 2.5 |
| YD083-7/8S | 2.0 | 7/8 | 9.0 | 30.0 | 34 | 54.5 | 78.0 | 16 | 54.5 | 59 | 132.5 | 100-170 | 1.4 |
| YD083-1B | 4.0 | 1 | 8.0 | 38.1 | 40 | 67.0 | 93.0 | 20 | 64.5 | 70 | 160.0 | 190-280 | 2.5 |
| YD083-1S | 3.15 | 1 | 8.0 | 30.0 | 34 | 54.5 | 78.0 | 16 | 54.5 | 59 | 132.5 | 190-280 | 1.4 |
| YD083-1-1/4 | 6.0 | 1-1/4 | 7.0 | 50.0 | 51 | 95.0 | 111.0 | 22 | 74.0 | 79 | 206.0 | 270-600 | 4.0 |
| YD083-1-1/2 | 10 | 1-1/2 | 6.0 | 54 | 51 | 95 | 111 | 22 | 74 | 79 | 206 | 270-600 | 3.9 |
| YD083-1-3/4 | 13 | 1-3/4 | 5.0 | 63 | 65 | 108 | 122.5 | 26 | 85 | 93 | 231 | 350-800 | 5.9 |
| YD083-2B | 17.0 | 2 | 4.5 | 84.0 | 70 | 120.0 | 158.0 | 32 | 95.0 | 105 | 278.0 | 350-800 | 11.0 |
| YD083-2S | 14.0 | 2 | 4.5 | 68.0 | 65 | 108.0 | 122.5 | 26 | 85.0 | 93 | 230.5 | 350-800 | 6.3 |
| YD083-2-1/4 | 20 | 2-1/4 | 4.5 | 90 | 65 | 108 | 122.5 | 26 | 85 | 93 | 231 | 700-1400 | 6.5 |
| YD083-2-1/2 | 25 | 2-1/2 | 4.0 | 100 | 80 | 133 | 148 | 33 | 103 | 113 | 282 | 700-1400 | 11.7 |
| YD083-3S | 25.0 | 3 | 4.0 | 108.0 | 80 | 123.0 | 210.0 | 40 | 142.0 | 158 | 333.0 | 500-1400 | 23.0 |
| YD083-3-1/2 | 40 | 3-1/2 | 4.0 | 122 | 80 | 133 | 148 | 33 | 103 | 113 | 282 | 1000-1800 | 13 |
| YD083-4 | 50 | 4 | 4.0 | 122 | 80 | 133 | 148 | 33 | 103 | 113 | 282 | 1500-2500 | 13.5 |
