| Страна производства | Китай |
|---|---|
| Бренд | Yiyun |
| Грузоподъемность | От 0,4 до 40 тонн |
| Материал | Высокопрочная легированная сталь |
| Резьба | M8 - M100; UNC 3/8" - 4" |
| Коэффициент запаса прочности | 4:1 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Особенности конструкции | Встроенный шарикоподшипник для плавного вращения |
| Аналог (эквивалент) | RUD VWBG-V (VWBG) |

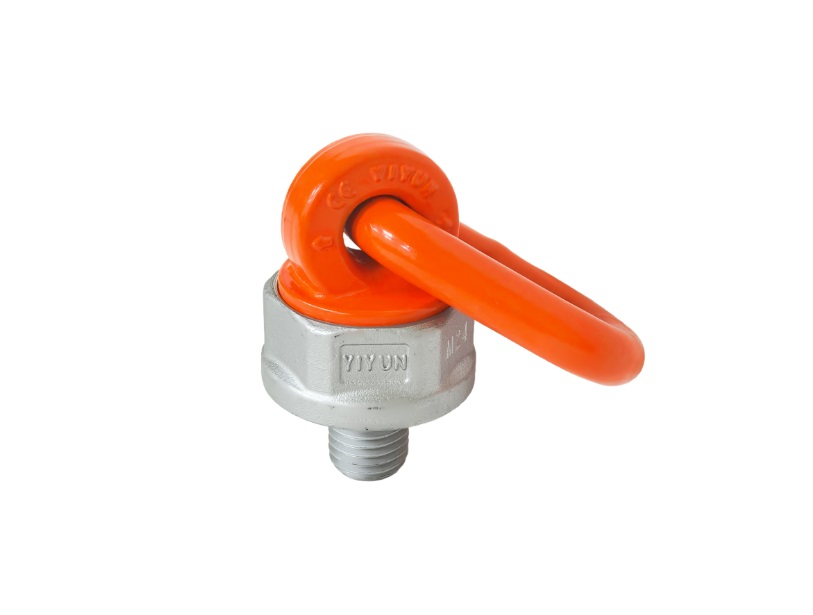

Рым-петля с шарикоподшипником YD083S – это сверхпрочное грузоподъемное оборудование класса Heavy Duty, специально разработанное для работы в условиях максимальных нагрузок и экстремальной эксплуатации. Усиленная конструкция с увеличенным коэффициентом безопасности 5:1 делает это кольцо идеальным выбором для критически важных такелажных операций в тяжелой промышленности, энергетике и строительстве особо опасных объектов.
Преимущества
- Усиленная конструкция Heavy Duty – увеличенное сечение всех элементов для максимальной прочности;
- Повышенный коэффициент безопасности 5:1 – разрушающая нагрузка в 5 раз выше рабочей (против стандартных 4:1);
- Свободное вращение 360° – специальный радиально-упорный подшипниковый узел усиленного типа;
- Поворот на 180° – работа под критическими углами нагрузки без потери прочности;
- Материал премиум-класса – легированная сталь 42CrMo с прочностью на разрыв более 1200 МПа;
- Расширенный диапазон грузоподъемности – от 1 до 32 тонн (размеры М16-М72);
- Международная сертификация – соответствие стандартам ISO 9001, CE, SGS, EN 1677;
- Универсальность резьбы – метрическая, UNC, UNF для совместимости с любым оборудованием;
- Усиленное покрытие – двухслойное электростатическое покрытие повышенной толщины;
- Долговечность – расчетный срок службы 15-20 лет при правильной эксплуатации.

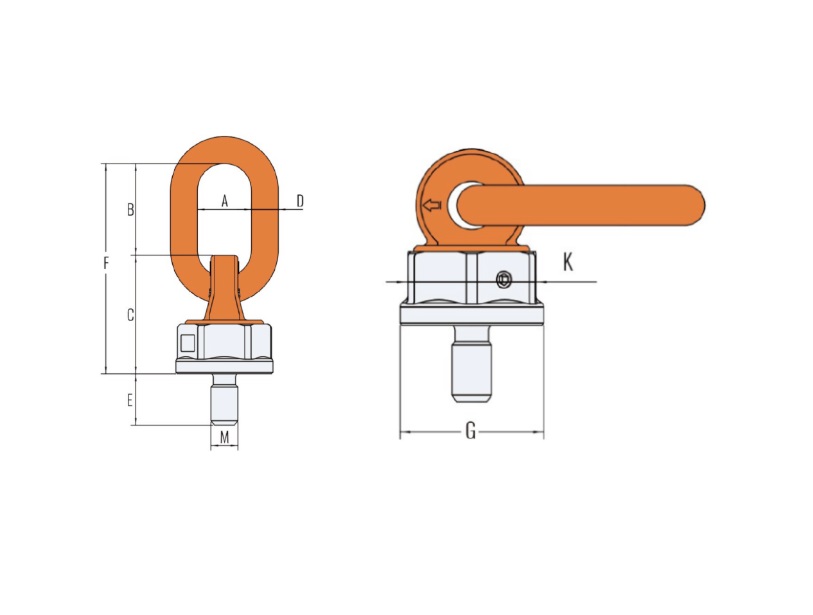

Метрическая резьба
| Артикул |
Г/П [т] |
Резьба [мм] |
e [мм] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
f [мм] |
g [мм] |
k [мм] |
Момент [Нм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YD083S-M8 | 0.40 | 8×1.25 | 12.0 | 30 | 43.0 | 53.0 | 13 | 96.0 | 42 | 37.0 | 10-40 | 0.5 |
| YD083S-M10 | 0.60 | 10×1.50 | 19.0 | 30 | 43.0 | 53.0 | 13 | 96.0 | 42 | 37.0 | 10-40 | 0.5 |
| YD083S-M12-B | 1.05 | 12×1.75 | 19.0 | 34 | 54.0 | 70.5 | 16 | 124.5 | 61 | 54.5 | 15-40 | 1.2 |
| YD083S-M12S | 0.7 | M12×1.75 | 19.0 | 30 | 43.0 | 53.0 | 13 | 96.0 | 42 | 37.0 | 15-40 | 0.5 |
| YD083S-M16-B | 1.90 | 16×2.00 | 30.0 | 34 | 54.0 | 70.5 | 16 | 124.5 | 61 | 54.5 | 45-130 | 1.2 |
| YD083S-M16-S | 1.50 | 16×2.00 | 31.8 | 30 | 43.0 | 53.0 | 13 | 96.0 | 42 | 37.0 | 45-130 | 0.5 |
| YD083S-M20-B | 2.50 | 20×2.50 | 38.1 | 40 | 68.0 | 88.0 | 20 | 156.0 | 72 | 64.5 | 100-170 | 2.2 |
| YD083S-M20-S | 2.00 | 20×2.50 | 30.0 | 34 | 54.0 | 70.5 | 16 | 124.5 | 61 | 54.5 | 100-170 | 1.2 |
| YD083S-M24-B | 4.00 | 24×3.00 | 38.1 | 40 | 68.0 | 88.0 | 20 | 156.0 | 72 | 64.5 | 100-170 | 2.2 |
| YD083S-M24-S | 3.15 | 24×3.00 | 30.0 | 34 | 54.0 | 70.5 | 16 | 124.5 | 61 | 54.5 | 100-170 | 1.2 |
| YD083S-M30 | 5.0 | M30×3.5 | 35.0 | 40 | 68.0 | 88.0 | 20 | 156.0 | 72 | 64.5 | 270-600 | 2.4 |
| YD083S-M36 | 10.0 | M36×4.0 | 54.0 | 51 | 95.5 | 104.5 | 22 | 200.0 | 81 | 74.0 | 270-600 | 3.7 |
| YD083S-M42 | 13.0 | M42×4.5 | 63 | 65 | 107.5 | 121.5 | 26 | 229 | 96 | 85 | 350-800 | 5.8 |
| YD083S-M48 | 14.0 | M48×5.0 | 68 | 65 | 107.5 | 121.5 | 26 | 229 | 96 | 85 | 350-800 | 6.1 |
| YD083S-M56 | 20.0 | M56×5.5 | 84 | 70 | 119.5 | 148.5 | 32 | 268 | 109 | 95 | 350-900 | 9.8 |
| YD083S-M64 | 20.0 | M64×6.0 | 95 | 70 | 119.5 | 148.5 | 32 | 268 | 109 | 95 | 500-1000 | 10.4 |
| YD083S-M72B | 31.5 | M72×6.0 | 108 | 90 | 138.0 | 230.0 | 48 | 368 | 169 | 155 | 500-1400 | 33.8 |
| YD083S-M72S | 25.0 | M72×6.0 | 108 | 80 | 123 | 210 | 40 | 333 | 158 | 142 | 500-1200 | 23.0 |
| YD083S-M80B | 35.0 | M80×6.0 | 120 | 90 | 138.0 | 230.0 | 48 | 368 | 169 | 155 | 500-1500 | 35.0 |
| YD083S-M80S | 30.0 | M80×6.0 | 120 | 80 | 123 | 210 | 40 | 333 | 158 | 142 | 500-1200 | 24.0 |
| YD083S-M90B | 40.0 | M90×6.0 | 135 | 90 | 138.0 | 230.0 | 48 | 368 | 169 | 155 | 500-1500 | 37.0 |
| YD083S-M90S | 35.0 | M90×6.0 | 135 | 80 | 123 | 210 | 40 | 333 | 158 | 142 | 500-1500 | 26.0 |
| YD083S-M100B | 40.0 | M100×6.0 | 135 | 90 | 138.0 | 230.0 | 48 | 368 | 169 | 155 | 500-1700 | 38.3 |
| YD083S-M100S | 35.0 | M100×6.0 | 135 | 80 | 123 | 210 | 40 | 333 | 158 | 142 | 500-1700 | 26.0 |
Дюймовая резьба
| Артикул |
Г/П [т] |
Резьба [дюйм] |
TPI |
e [мм] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
f [мм] |
g [мм] |
k [мм] |
Момент [Нм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YD083S-3/8 | 0.40 | 3/8 | 16 | 19.0 | 30 | 43.0 | 53.0 | 13 | 96.0 | 42 | 37.0 | 10-40 | 0.5 |
| YD083S-1/2B | 1.05 | 1/2 | 13 | 19.0 | 34 | 54.0 | 70.5 | 16 | 124.5 | 61 | 54.5 | 15-40 | 1.0 |
| YD083S-1/2S | 0.7 | 1/2 | 13 | 19.0 | 30 | 43.0 | 53.0 | 13 | 96.0 | 42 | 37.0 | 15-40 | 0.5 |
| YD083S-5/8-B | 1.90 | 5/8 | 11 | 30.0 | 34 | 54.0 | 70.5 | 16 | 124.5 | 61 | 54.5 | 45-130 | 1.2 |
| YD083S-5/8-S | 1.25 | 5/8 | 11 | 31.8 | 30 | 43.0 | 53.0 | 13 | 96.0 | 42 | 37.0 | 30-100 | 0.5 |
| YD083S-3/4-B | 2.50 | 3/4 | 10 | 38.1 | 40 | 68.0 | 88.0 | 20 | 156.0 | 72 | 64.5 | 100-170 | 2.2 |
| YD083S-3/4-S | 2.00 | 3/4 | 10 | 30.0 | 34 | 54.0 | 70.5 | 16 | 124.5 | 61 | 54.5 | 100-170 | 1.2 |
| YD083S-7/8-B | 4.00 | 7/8 | 9 | 38.1 | 40 | 68.0 | 88.0 | 20 | 156.0 | 72 | 64.5 | 100-170 | 2.2 |
| YD083S-7/8-S | 3.15 | 7/8 | 9 | 30.0 | 34 | 54.0 | 70.5 | 16 | 124.5 | 61 | 54.5 | 100-170 | 1.2 |
| YD083S-1-B | 5.00 | 1 | 8 | 38.1 | 40 | 68.0 | 88.0 | 20 | 156.0 | 72 | 64.5 | 100-170 | 2.2 |
| YD083S-1S | 3.15 | 1 | 8 | 30.0 | 34 | 54.0 | 70.5 | 16 | 124.5 | 61 | 54.5 | 190-280 | 1.3 |
| YD083S-1-1/4 | 6.7 | 1-1/4 | 7 | 50.0 | 51 | 95.0 | 105.0 | 22 | 200.0 | 81 | 74.0 | 270-600 | 3.6 |
| YD083S-1-1/2 | 10.0 | 1-1/2 | 6 | 54.0 | 51 | 95.0 | 105.0 | 22 | 200.0 | 81 | 74.0 | 270-600 | 3.8 |
| YD083S-1-3/4 | 13.0 | 1-3/4 | 5 | 68.0 | 65 | 107.5 | 121.5 | 26 | 229.0 | 96 | 85.0 | 350-800 | 6.0 |
| YD083S-2B | 17.0 | 2 | 4.5 | 84.0 | 70 | 119.5 | 148.5 | 32 | 268.0 | 109 | 95.0 | 350-800 | 10.0 |
| YD083S-2S | 14.0 | 2 | 4.5 | 68.0 | 65 | 107.5 | 121.5 | 26 | 229.0 | 96 | 85.0 | 350-800 | 6.2 |
| YD083S-2-1/4 | 20.0 | 2-1/4 | 4.5 | 84.0 | 70 | 119.5 | 148.5 | 32 | 268.0 | 109 | 95.0 | 350-900 | 10.0 |
| YD083S-2-1/2 | 20.0 | 2-1/2 | 4 | 95.0 | 70 | 119.5 | 148.5 | 32 | 268.0 | 109 | 95.0 | 350-900 | 10.5 |
| YD083S-3S | 31.5 | 3 | 4 | 108.0 | 90 | 138.0 | 230.0 | 48 | 368.0 | 169 | 155.0 | 500-1700 | 34.4 |
| YD083S-3-1/2 | 40.0 | 3-1/2 | 4 | 135.0 | 90 | 138.0 | 230.0 | 48 | 368.0 | 169 | 155.0 | 500-1700 | 37.0 |
| YD083S-4 | 40.0 | 4 | 4 | 135.0 | 90 | 138.0 | 230.0 | 48 | 368.0 | 169 | 155.0 | 500-1700 | 39.0 |
