| Страна производства | Китай |
|---|---|
| Бренд | Yiyun |
| Грузоподъемность | От 0,5 до 22,5 тонн |
| Материал | Легированная сталь прецизионной ковки |
| Резьба | M8 - M72 |
| Коэффициент запаса прочности | 4:1 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Стандарт | EN 1677 |
| Аналог (эквивалент) | RUD ACP-TURNADO |

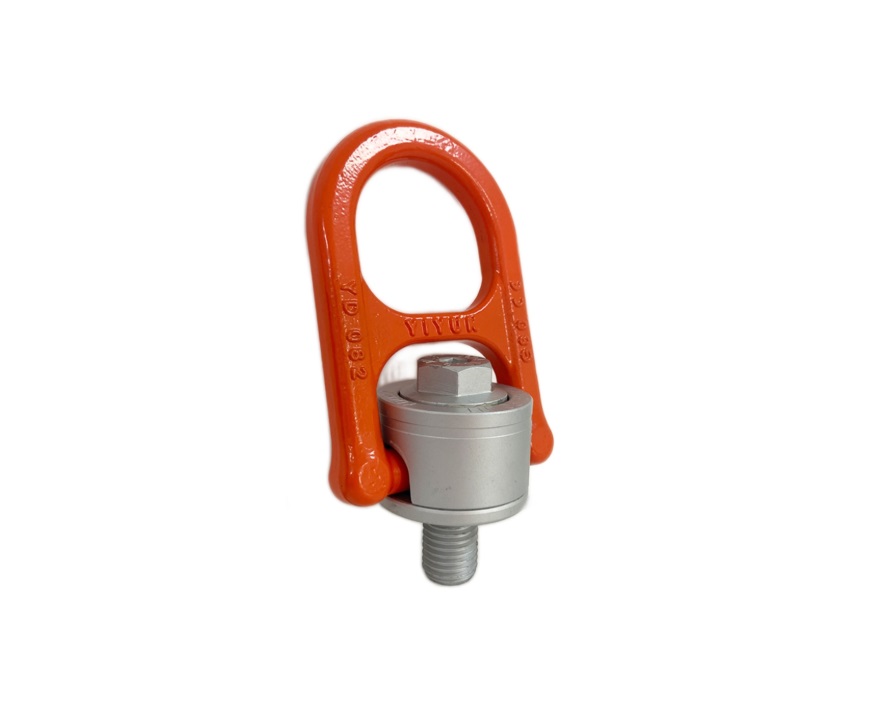

Поворотное подъемное кольцо YD082 – это универсальное грузоподъемное оборудование с поворотным механизмом, разработанное для эффективной работы в условиях промышленного такелажа. Конструкция с возможностью поворота на 180° обеспечивает максимальную гибкость при работе под различными углами нагрузки, а встроенный подшипниковый узел позволяет кольцу свободно вращаться на 360°, что исключает скручивание строп и значительно упрощает такелажные операции.
Преимущества
- Поворот на 180° – работа под любым углом приложения нагрузки от 0° до 180°;
- Вращение на 360° – свободное вращение кольца вокруг вертикальной оси;
- Материал высокой прочности – легированная сталь 42CrMo с прочностью >1080 МПа;
- Широкий диапазон грузоподъемности – от 0.32 до 18 тонн (размеры М8-М56);
- Коэффициент безопасности 4:1 – надежность в промышленных условиях;
- Подшипниковый узел – радиально-упорные подшипники для плавного вращения;
- Международная сертификация – ISO 9001, CE, SGS, EN 1677;
- Универсальность резьбы – метрическая, UNC для совместимости с любым оборудованием;
- Долговечное покрытие – электростатическое порошковое покрытие против коррозии.
Метрическая резьба

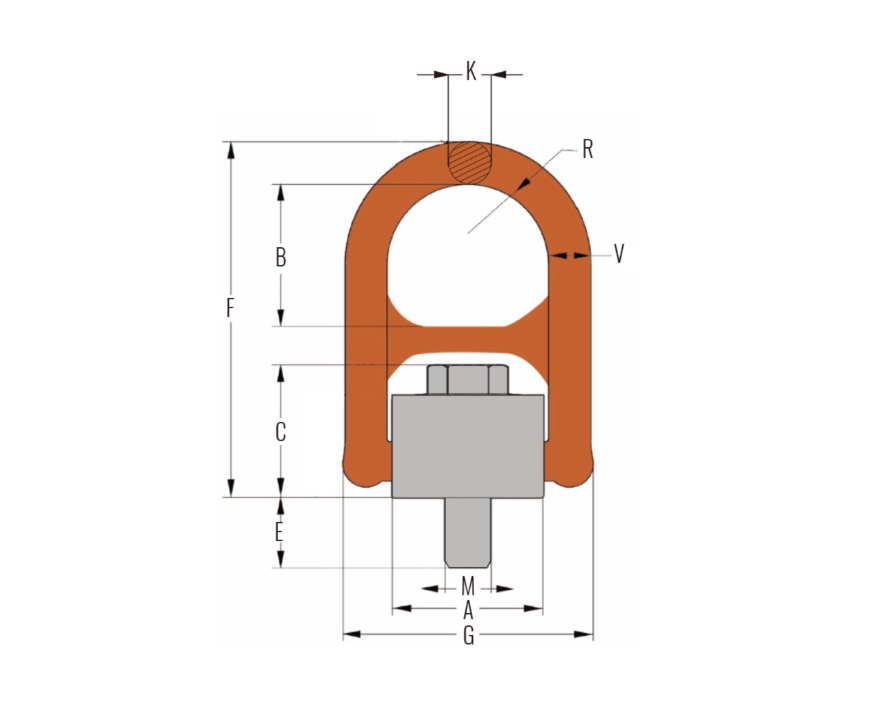

| Артикул |
Г/П [т] |
Резьба |
e [мм] |
a [мм] |
b [мм] |
c [мм] |
f [мм] |
g [мм] |
v [мм] |
r [мм] |
s [мм] |
sw [мм] |
k [мм] |
Момент [Нм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YD082-M8 | 0.5 | M8×1.25 | 12 | 33 | 35 | 30 | 86 | 56 | 10 | 17.5 | 6 | 13 | 10 | 10-40 | 0.3 |
| YD082-M10 | 0.7 | M10×1.5 | 15 | 33 | 35 | 30 | 86 | 56 | 10 | 17.5 | 6 | 13 | 10 | 10-40 | 0.3 |
| YD082-M12 | 1 | M12×1.75 | 20 | 33 | 35 | 30 | 86 | 56 | 10 | 17.5 | 6 | 13 | 10 | 15-40 | 0.3 |
| YD082-M16 | 2 | M16×2.0 | 24 | 50 | 55 | 46 | 131 | 85 | 14 | 27 | 8 | 18 | 13 | 45-130 | 1 |
| YD082-M20 | 3 | M20×2.5 | 30 | 65 | 66 | 57 | 163 | 109 | 18 | 34.5 | 10 | 24 | 16 | 100-170 | 2 |
| YD082-M24 | 5 | M24×3.0 | 36 | 65 | 66 | 57 | 163 | 109 | 18 | 34.5 | 10 | 24 | 16 | 190-280 | 2 |
| YD082-M36-S | 9 | M36×4.0 | 54 | 87 | 80 | 82.5 | 219 | 150 | 27 | 45.5 | 12 | 30 | 25 | 270-600 | 5.7 |
UNC резьба
| Артикул |
Г/П [т] |
Резьба [дюйм] |
TPI |
e [мм] |
a [мм] |
b [мм] |
c [мм] |
f [мм] |
g [мм] |
v [мм] |
r [мм] |
s [мм] |
sw [мм] |
k [мм] |
Момент [Нм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YD082-1/2 | 0.8 | 1/2 | 13 | 20 | 33 | 35 | 30 | 86 | 56 | 10 | 17.5 | 6 | 13 | 10 | 15-40 | 0.3 |
| YD082-5/8 | 1.6 | 5/8 | 11 | 24 | 50 | 55 | 46 | 131 | 85 | 14 | 27 | 8 | 18 | 13 | 45-130 | 1 |
| YD082-3/4 | 2.4 | 3/4 | 10 | 30 | 50 | 55 | 46 | 131 | 85 | 14 | 27 | 8 | 18 | 13 | 45-130 | 1 |
| YD082-7/8 | 3 | 7/8 | 9 | 36 | 65 | 66 | 57 | 163 | 109 | 18 | 34.5 | 10 | 24 | 16 | 100-170 | 2 |
| YD082-1 | 4 | 1 | 8 | 36 | 65 | 66 | 57 | 163 | 109 | 18 | 34.5 | 10 | 24 | 16 | 190-280 | 2 |
| YD082-1-1/4 | 6.25 | 1-1/4 | 7 | 48 | 87 | 80 | 82.5 | 219 | 150 | 27 | 45.5 | 12 | 30 | 25 | 270-600 | 5.6 |
