| Страна производства | Китай |
|---|---|
| Бренд | Yiyun |
| Грузоподъемность | от 0,5 до 32 тонн |
| Материал | Легированная сталь (прецизионная ковка) |
| Резьба | M8-M64 (метрическая), 3/8"-2-1/2" (UNC) |
| Коэффициент запаса прочности | 4:1 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Аналог (эквивалент) | RUD ACP-TURNADO |

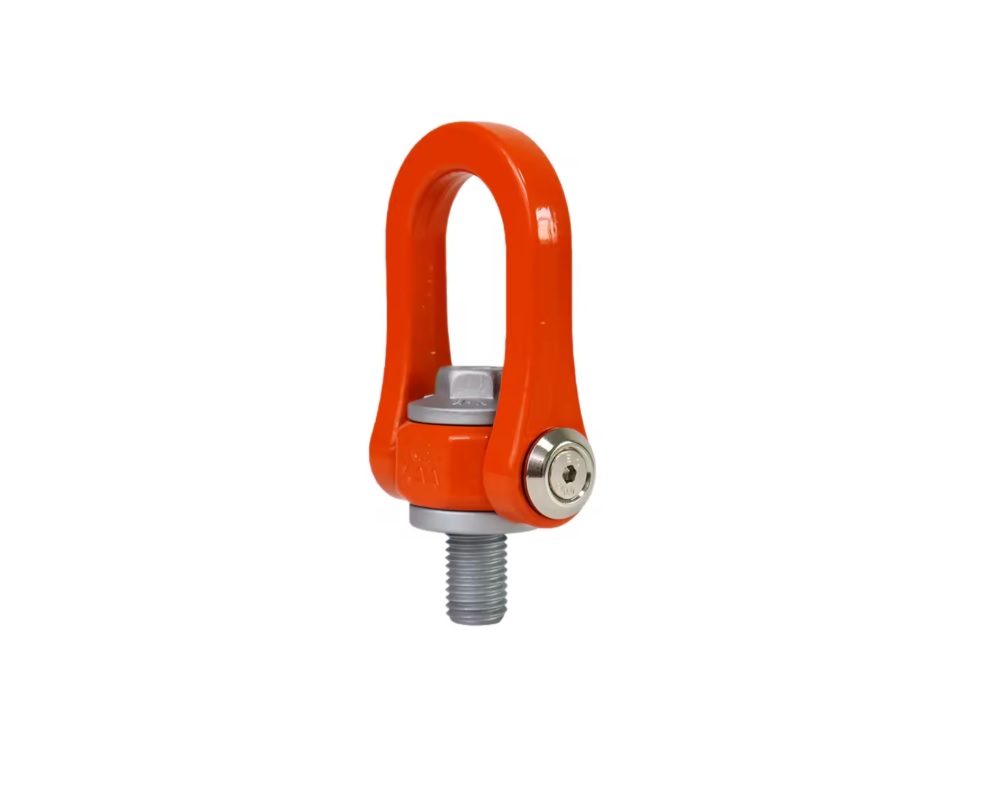

Такелажная петля – это специализированное грузоподъемное оборудование, предназначенное для безопасного подъема и перемещения тяжелых грузов в промышленных условиях. Такелажные петли двойного вращения YDSS серии S представляют собой профессиональное решение для монтажных, строительных, производственных и логистических операций, где требуется максимальная гибкость в выборе точки приложения нагрузки.
Основное преимущество этих такелажных петель заключается в возможности вращения на 360 градусов без скручивания строп и изменения направления силы в пределах 180 градусов. Это делает их незаменимыми при работе с крупногабаритными грузами, оборудованием сложной конфигурации и в стесненных условиях.
Метрическая резьба

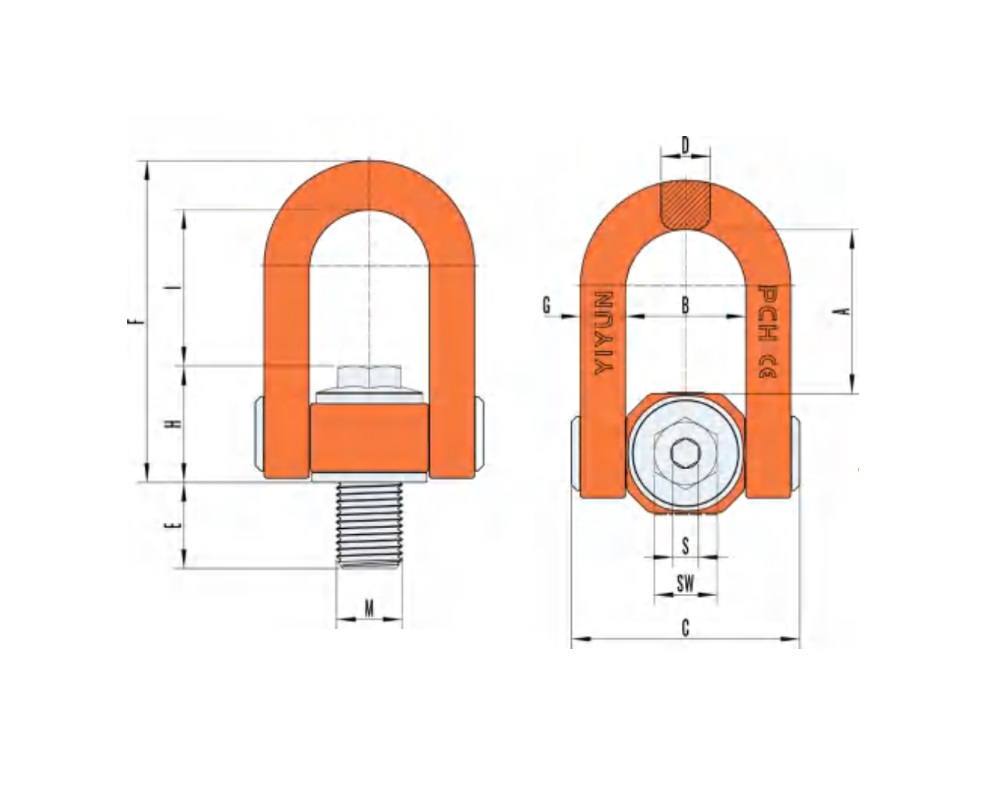

| Артикул |
Г/П [т] |
Резьба [мм] |
e [мм] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
f [мм] |
g [мм] |
h [мм] |
i [мм] |
s [мм] |
sw [мм] |
Момент затяжки [Нм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YDSS-M8 | 0.5 | 8x1.25 | 12 | 43 | 31 | 58 | 10 | 81.5 | 10 | 29.0 | 41.0 | 6 | 13 | 20 | 0.3 |
| YDSS-M10 | 0.7 | 10x1.5 | 16 | 43 | 31 | 58 | 10 | 81.5 | 10 | 29.0 | 41.0 | 6 | 13 | 20 | 0.3 |
| YDSS-M12 | 1.0 | 12x1.75 | 18 | 43 | 31 | 58 | 10 | 81.5 | 10 | 29.0 | 41.0 | 6 | 13 | 30 | 0.3 |
| YDSS-M16 | 2.0 | 16x2.0 | 24 | 53 | 36 | 69 | 13 | 100.5 | 12 | 39.0 | 48.5 | 8 | 19 | 60 | 0.62 |
| YDSS-M20 | 3.0 | 20x2.5 | 40 | 74 | 54 | 105 | 19 | 145.0 | 20 | 50.5 | 73.0 | 10 | 27 | 100 | 2.0 |
| YDSS-M24 | 4.5 | 24x3.0 | 40 | 74 | 54 | 105 | 19 | 145.0 | 20 | 50.5 | 73.0 | 10 | 27 | 160 | 2.0 |
| YDSS-M30 | 7.3 | 30x3.5 | 45 | 92 | 68 | 133 | 27 | 182.0 | 26 | 66.5 | 87.0 | 14 | 34 | 250 | 4.3 |
| YDSS-M36 | 12.0 | 36x4.0 | 54 | 92 | 68 | 133 | 27 | 182.0 | 26 | 66.5 | 87.0 | 14 | 34 | 320 | 4.5 |
| YDSS-M42 | 15.0 | 42x4.5 | 63 | 120 | 88 | 168 | 36 | 235.0 | 33 | 83.5 | 115.5 | 19 | 46 | 400 | 9.6 |
| YDSS-M48 | 20.0 | 48x5.0 | 63 | 120 | 88 | 168 | 36 | 235.0 | 33 | 83.5 | 115.5 | 19 | 46 | 600 | 9.7 |
| YDSS-M52 | 20.0 | 52x5.0 | 68 | 128 | 100 | 192 | 40 | 263.5 | 39 | 98.5 | 122.0 | 22 | 55 | 600 | 14.6 |
| YDSS-M56 | 25.0 | 56x5.5 | 78 | 128 | 100 | 192 | 40 | 263.5 | 39 | 98.5 | 122.0 | 22 | 55 | 800 | 14.9 |
| YDSS-M64 | 32.0 | 64x6.0 | 90 | 128 | 100 | 192 | 40 | 263.5 | 39 | 98.5 | 122.0 | 22 | 55 | 800 | 15.6 |
UNC резьба
| Артикул |
Г/П [т] |
Резьба [дюйм] |
TPI |
e [мм] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
f [мм] |
g [мм] |
h [мм] |
i [мм] |
s [мм] |
sw [мм] |
Момент затяжки [Нм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YDSS-3/8 | 0.7 | 3/8 | 16.0 | 16 | 43 | 31 | 58 | 10 | 81.5 | 10 | 29.0 | 41.0 | 6 | 13 | 20 | 0.6 |
| YDSS-1/2 | 1.0 | 1/2 | 13.0 | 18 | 43 | 31 | 58 | 10 | 81.5 | 10 | 29.0 | 53.0 | 6 | 13 | 20 | 0.6 |
| YDSS-5/8 | 2.0 | 5/8 | 11.0 | 24 | 53 | 36 | 69 | 13 | 100.5 | 12 | 39.0 | 48.5 | 8 | 19 | 30 | 0.7 |
| YDSS-3/4 | 3.0 | 3/4 | 10.0 | 40 | 74 | 54 | 105 | 19 | 145.0 | 20 | 50.5 | 73.0 | 10 | 27 | 80 | 2.0 |
| YDSS-7/8 | 3.0 | 7/8 | 9.0 | 40 | 74 | 54 | 105 | 19 | 145.0 | 20 | 50.5 | 73.0 | 10 | 27 | 90 | 2.2 |
| YDSS-1 | 4.5 | 1 | 8.0 | 40 | 74 | 54 | 105 | 19 | 145.0 | 20 | 50.5 | 73.0 | 10 | 27 | 110 | 2.5 |
| YDSS-1-1/4 | 8.0 | 1-1/4 | 7.0 | 45 | 92 | 68 | 133 | 27 | 182.0 | 26 | 66.5 | 87.0 | 14 | 34 | 200 | 4.2 |
| YDSS-1-1/2 | 10.0 | 1-1/2 | 6.0 | 54 | 92 | 68 | 133 | 27 | 182.0 | 26 | 66.5 | 87.0 | 14 | 34 | 400 | 4.5 |
| YDSS-1-3/4 | 15.0 | 1-3/4 | 5.0 | 63 | 120 | 88 | 168 | 36 | 235.0 | 33 | 83.5 | 115.5 | 19 | 46 | 400 | 9.5 |
| YDSS-2 | 20.0 | 2 | 4.5 | 68 | 128 | 100 | 192 | 40 | 263.5 | 39 | 98.5 | 122.0 | 22 | 55 | 600 | 14.6 |
| YDSS-2-1/4 | 25.0 | 2-1/4 | 4.0 | 78 | 128 | 100 | 192 | 40 | 263.5 | 39 | 98.5 | 122.0 | 22 | 55 | 600 | 15.8 |
| YDSS-2-1/2 | 32.0 | 2-1/2 | 4.0 | 90 | 128 | 100 | 192 | 40 | 263.5 | 39 | 98.5 | 122.0 | 22 | 55 | 600 | 15.3 |
