| Страна производства | Нидерланды |
|---|---|
| Бренд | Green Pin |
| Грузоподъемность | от 8 до 1300 т |
| Материал | Высокопрочная оцинкованная сталь |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Температурный режим | от -20°C до +200°C |

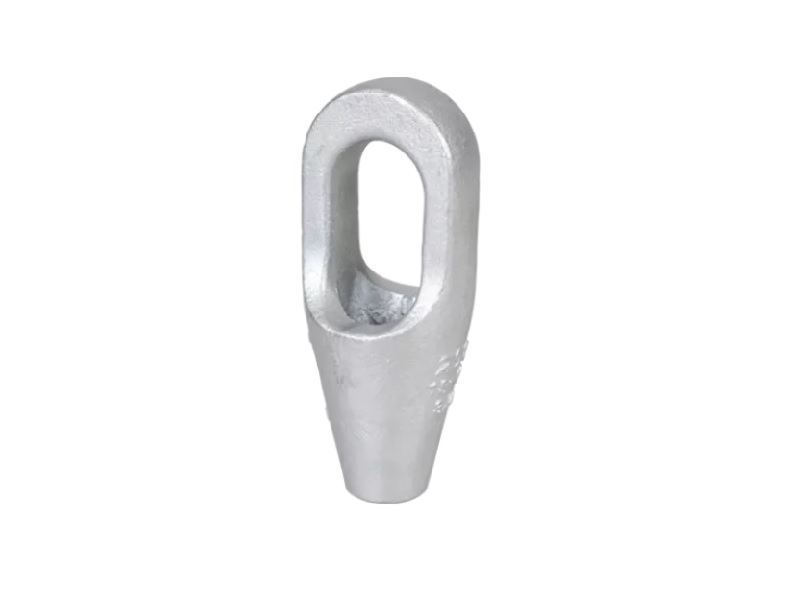

Муфта Green Pin® изготовлена из высокопрочной стали. Ее долговечность и износостойкость обеспечивается оцинковкой. Муфта (Сокет) Spelter Green Pin® выпускается для канатных стропов диаметром от 6-7 до 120-130 мм.
| Артикул |
Номер [мм] |
Г/П [Т] |
Диаметр каната [мм] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
e [мм] |
f [мм] |
g [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SKGCS007 | 296 | 8 | 6 - 7 | 101 | 37 | 22 | 40 | 11 | 13 | 9 | 0.26 |
| SKGCS010 | 297 | 12 | 8 - 10 | 119 | 43 | 25 | 48 | 14 | 17,5 | 12 | 0.50 |
| SKGCS013 | 298 | 20 | 11 - 13 | 140 | 52 | 30 | 58 | 18 | 23,5 | 15 | 0.72 |
| SKGCS016 | 299 | 25 | 14 - 16 | 162 | 68 | 37 | 66 | 21 | 26 | 17,5 | 1.47 |
| SKGCS018 | 200 | 45 | 18 - 19 | 194 | 76 | 42 | 78 | 27 | 32 | 21,5 | 2.24 |
| SKGCS022 | 201 | 70 | 20 - 22 | 224 | 92 | 47 | 90 | 33 | 38 | 24 | 4.20 |
| SKGCS025 | 204 | 85 | 23 - 26 | 253 | 104 | 57 | 103 | 36 | 44 | 28 | 6.03 |
| SKGCS028 | 207 | 105 | 27 - 30 | 282 | 114 | 63 | 116 | 39 | 51 | 32 | 7.85 |
| SKGCS032 | 212 | 136 | 31 - 36 | 312 | 127 | 70 | 130 | 43 | 57 | 38 | 10.8 |
| SKGCS038 | 215 | 150 | 37 - 39 | 358 | 136 | 79 | 155 | 51 | 63 | 41 | 13.6 |
| SKGCS042 | 217 | 170 | 40 - 42 | 390 | 146 | 83 | 171 | 54 | 70 | 44 | 17.0 |
| SKGCS045 | 219 | 225 | 43 - 48 | 443 | 171 | 93 | 198 | 55 | 76 | 51 | 26 |
| SKGCS054 | 222 | 280 | 49 - 54 | 502 | 193 | 100 | 224 | 62 | 82 | 57 | 37.5 |
| SKGCS057 | 224 | 360 | 55 - 60 | 548 | 216 | 112 | 247 | 73 | 92 | 63 | 54.5 |
| SKGCS064 | 226 | 425 | 61 - 68 | 597 | 241 | 140 | 270 | 79 | 102 | 73 | 69.5 |
| SKGCS073 | 227 | 460 | 69 - 75 | 644 | 273 | 159 | 286 | 79 | 124 | 79 | 100 |
| SKGCS075 | 228 | 560 | 76 - 80 | 686 | 292 | 171 | 298 | 83 | 133 | 86 | 121 |
| SKGCS085 | 229 | 625 | 81 - 86 | 743 | 311 | 184 | 311 | 102 | 146 | 92 | 156 |
| SKGCS090 | 230 | 720 | 87 - 93 | 788 | 330 | 197 | 330 | 102 | 159 | 99 | 181 |
| SKGCS100 | 231 | 875 | 94 - 102 | 845 | 362 | 216 | 356 | 108 | 178 | 108 | 210 |
| SKGCS110 | 233 | 1200 | 108 - 115 | 1000 | 405 | 235 | 425 | 125 | 190 | 125 | 334 |
| SKGCS120 | 240 | 1300 | 120 - 130 | 1150 | 450 | 260 | 525 | 125 | 200 | 143 | 500 |
