| Страна производства | Нидерланды |
|---|---|
| Бренд | Green Pin |
| Грузоподъемность | От 8 до 1200 тонн |
| Материал | Высокопрочная оцинкованная сталь |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Температурный режим | от - 20°C до +200°C |

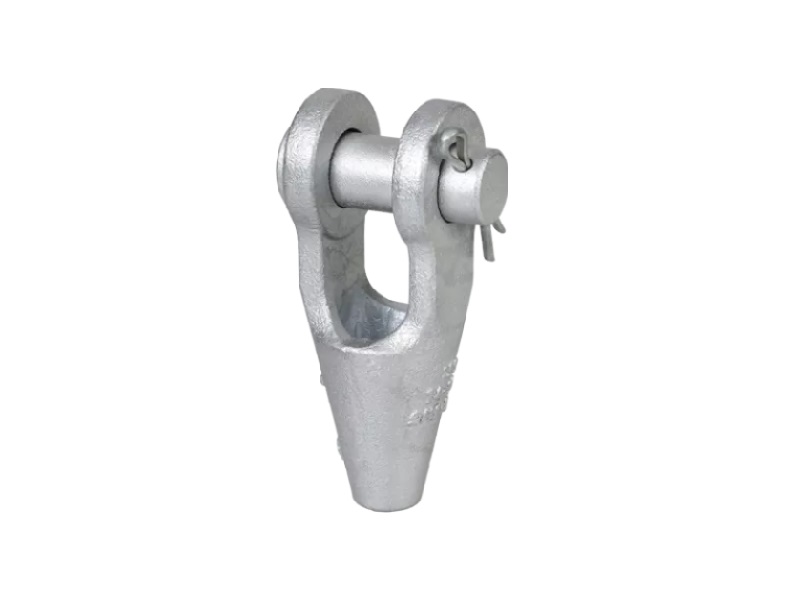

Муфта Green Pin® Open Spelter Socket CP - это открытый сокет с пружинным штифтом. Муфта изготовлена из высокопрочной стали, а оцинковка обеспечивает ее долговечность и износостойкость. Муфта Green Pin® Open Spelter Socket CP выпускается для канатных стропов диаметром от 6-7 до 108-115 мм.
| Артикул |
Номер [мм] |
Г/П [т] |
Диаметр каната [мм] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
e [мм] |
f [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|
| SKGOS007 | 196 | 8 | 6 - 7 | 109 | 51 | 19 | 16 | 33 | 9 | 0.43 |
| SKGOS010 | 197 | 12 | 8 - 10 | 124 | 62 | 21 | 21 | 34 | 12 | 0.67 |
| SKGOS013 | 198 | 20 | 11 - 13 | 143 | 66 | 26 | 25 | 37 | 15 | 0.99 |
| SKGOS016 | 199 | 25 | 14 - 16 | 172 | 82 | 33 | 30 | 49 | 18 | 1.80 |
| SKGOS018 | 100 | 45 | 18 - 19 | 205 | 95 | 38 | 35 | 58 | 21 | 3 |
| SKGOS022 | 104 | 60 | 20 - 22 | 235 | 110 | 44 | 41 | 68 | 24 | 4.63 |
| SKGOS025 | 108 | 85 | 23 - 26 | 275 | 130 | 51 | 51 | 75 | 28 | 8 |
| SKGOS028 | 111 | 105 | 27 - 30 | 306 | 144 | 57 | 57 | 85 | 32 | 11 |
| SKGOS032 | 115 | 136 | 31 - 36 | 338 | 155 | 63 | 64 | 95 | 38 | 15 |
| SKGOS038 | 118 | 150 | 37 - 39 | 394 | 178 | 76 | 70 | 127 | 41 | 22 |
| SKGOS042 | 120 | 170 | 40 - 42 | 418 | 187 | 76 | 76 | 126 | 44 | 27 |
| SKGOS045 | 125 | 225 | 43 - 48 | 468 | 213 | 89 | 89 | 133 | 51 | 41.7 |
| SKGOS054 | 128 | 280 | 49 - 54 | 552 | 240 | 101 | 95 | 180 | 57 | 64 |
| SKGOS057 | 130 | 360 | 55 - 60 | 598 | 270 | 113 | 108 | 196 | 63 | 88 |
| SKGOS065 | 132 | 425 | 61 - 68 | 654 | 303 | 127 | 121 | 212 | 73 | 125 |
| SKGOS070 | 135 | 460 | 69 - 75 | 696 | 349 | 133 | 127 | 215 | 79 | 162 |
| SKGOS075 | 138 | 560 | 76 - 80 | 737 | 371 | 146 | 133 | 219 | 86 | 187 |
| SKGOS085 | 140 | 625 | 81 - 86 | 788 | 391 | 159 | 140 | 228 | 92 | 197 |
| SKGOS090 | 142 | 720 | 87 - 93 | 852 | 411 | 171 | 152 | 242 | 99 | 290 |
| SKGOS100 | 144 | 875 | 94 - 102 | 914 | 447 | 191 | 178 | 254 | 108 | 400 |
| SKGOS110 | 146 | 1200 | 108 - 115 | 1160 | 489 | 206 | 193 | 368 | 125 | 660 |
