| Страна производства | Нидерланды |
|---|---|
| Бренд | Green Pin |
| Диаметр каната | от 6 мм до 76 мм |
| Материал | Каплевидная кованая сталь C-1035 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |

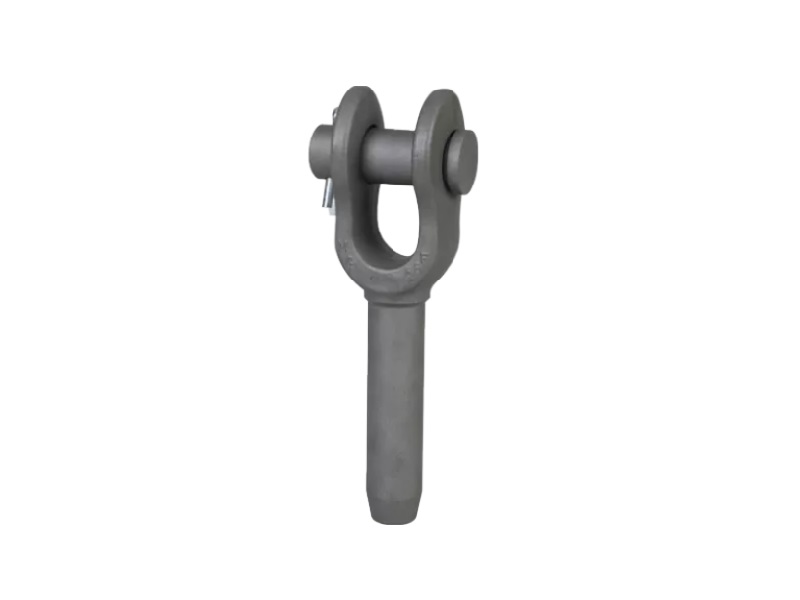

Муфта Green Pin® Open CP представляет собой сокет открытого типа с пружинным штифтом. Муфта изготовлена из высокопрочной стали. Изделие Green Pin® Open CP предназначено для канатных стропов диаметром от 6 до 76 мм.
| Артикул |
Диаметр каната [мм] |
Минимальный диаметр после обжима [мм] |
Максимальный диаметр после обжима [мм] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
e [мм] |
f [мм] |
g [мм] |
h [мм] |
i [мм] |
j [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SKZSW006 | 6 | 10,9 | 11,7 | 13 | 7 | 17 | 38 | 121 | 54 | 102 | 8 | 17 | 35 | 0.25 |
| SKZSW008 | 8 | 17,2 | 18 | 20 | 9 | 21 | 44 | 159 | 81 | 135 | 10 | 21 | 41 | 0.58 |
| SKZSW010 | 10 | 17,2 | 18 | 20 | 10 | 21 | 44 | 159 | 81 | 135 | 10 | 21 | 41 | 0.57 |
| SKZSW011 | 11 | 22 | 23,1 | 25 | 12 | 25 | 51 | 198 | 108 | 169 | 13 | 25 | 51 | 1.12 |
| SKZSW013 | 13 | 22 | 23,1 | 25 | 14 | 25 | 51 | 198 | 108 | 169 | 13 | 25 | 51 | 1.09 |
| SKZSW014 | 14 | 28,3 | 29,5 | 32 | 15 | 30 | 57 | 243 | 135 | 206 | 16 | 32 | 63 | 2.24 |
| SKZSW016 | 16 | 28,3 | 29,5 | 32 | 17 | 30 | 57 | 243 | 135 | 206 | 16 | 32 | 63 | 2.09 |
| SKZSW019 | 19 | 34,7 | 36,1 | 39 | 20 | 35 | 70 | 297 | 162 | 254 | 19 | 38 | 76 | 3.62 |
| SKZSW022 | 22 | 37,8 | 39,4 | 43 | 24 | 41 | 83 | 346 | 189 | 295 | 23 | 44 | 86 | 5.43 |
| SKZSW025 | 25 | 44,2 | 45,7 | 50 | 27 | 51 | 95 | 397 | 216 | 340 | 26 | 51 | 102 | 8.34 |
| SKZSW028 | 28 | 50,5 | 52,1 | 57 | 30 | 57 | 108 | 444 | 243 | 381 | 30 | 57 | 114 | 12.2 |
| SKZSW032 | 32 | 56,9 | 58,4 | 64 | 34 | 64 | 121 | 494 | 270 | 419 | 30 | 63 | 127 | 16.3 |
| SKZSW035 | 35 | 63,2 | 65 | 71 | 37 | 64 | 133 | 540 | 297 | 460 | 33 | 63 | 133 | 20.7 |
| SKZSW038 | 38 | 69,6 | 71,4 | 78 | 40 | 70 | 146 | 591 | 324 | 502 | 37 | 76 | 146 | 29.5 |
| SKZSW045 | 44 | 75,9 | 77,7 | 86 | 47 | 89 | 171 | 689 | 378 | 584 | 43 | 89 | 178 | 42.2 |
| SKZSW051 | 51 | 88,6 | 90,4 | 100 | 54 | 95 | 203 | 798 | 432 | 679 | 46 | 102 | 203 | 65.8 |
| SKZSW057 | 57 | 100,3 | 102,1 | 113 | 60 | 108 | 171 | 835 | 486 | 705 | 65 | 114 | 222 | 93.4 |
| SKZSW063 | 63 | 110,5 | 112,3 | 125 | 67 | 108 | 171 | 879 | 498 | 749 | 65 | 114 | 222 | 103 |
| SKZSW076 | 76 | 133,1 | 134,9 | 151 | 80 | 133 | 219 | 1045 | 603 | 905 | 76 | 146 | 241 | 181 |
