| Страна производства | Нидерланды |
|---|---|
| Бренд | Green Pin |
| Грузоподъемность | От 8 до 170 тонн |
| Материал | Высокопрочная оцинкованная сталь |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Температурный режим | от -20°C до + 200°C |
| Стандарт | EN 13411-6 |

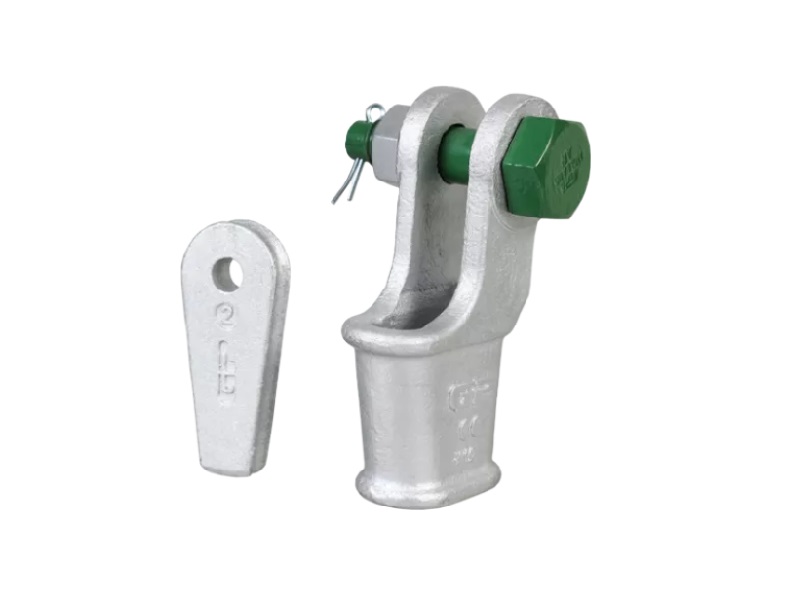

Муфта Green Pin® Open Wedge Socket BN представляет собой открытый сокет с предохранительным болтом. Муфта имеет двойную защиту (быстросъемный штифт и предохранительный болт), которая предотвращает случайное отвинчивание болта. Муфта изготовлена из высокопрочной стали, а оцинковка обеспечивает ее долговечность и износостойкость. Изделие Green Pin® BN выпускается для канатных стропов диаметром от 7-8 до 40-42 мм.
| Артикул | Номер |
Г/П [т] |
Диаметр каната [мм] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
e [мм] |
f [мм] |
g [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SKGOW008SB | 0.25 | 8 | 7 - 8 | 128 | 110 | 69 | 18 | 16 | 9 | 36 | 0.87 |
| SKGOW010SB | 0.5 | 12 | 9 - 10 | 165 | 142 | 83 | 20,5 | 20 | 11 | 46 | 1.50 |
| SKGOW013SB | 1 | 20 | 11 - 13 | 175 | 146 | 101 | 25 | 25 | 12 | 57 | 2.40 |
| SKGOW016SB | 2 | 25 | 14 - 16 | 211 | 176 | 124 | 31 | 30 | 15 | 70 | 4.80 |
| SKGOW019SB | 3 | 40 | 18 - 19 | 252 | 212 | 138 | 38 | 35 | 16 | 80 | 8.30 |
| SKGOW022SB | 4 | 55 | 20 - 22 | 288 | 240 | 148 | 44 | 41 | 19 | 95 | 11.0 |
| SKGOW025SB | 5 | 75 | 24 - 26 | 329 | 274 | 176 | 51 | 50 | 22 | 110 | 17.9 |
| SKGOW028SB | 6 | 90 | 27 - 29 | 375 | 310 | 193 | 57 | 57 | 25 | 130 | 21.0 |
| SKGOW032SB | 7 | 110 | 30 - 32 | 423 | 350 | 210 | 63 | 63 | 28 | 146 | 33 |
| SKGOW035SB | 8 | 125 | 34 - 36 | 474 | 400 | 216 | 69 | 65 | 28 | 148 | 42 |
| SKGOW038SB | 9 | 150 | 37 - 39 | 527 | 450 | 230 | 76 | 70 | 30 | 153 | 52 |
| SKGOW040SB | 10 | 170 | 40 - 42 | 580 | 500 | 244 | 76 | 77 | 33 | 160 | 73 |
