| Страна производства | Франция |
|---|---|
| Бренд | VAN Beest Excel |
| Грузоподъемность | от 400 кг до 12,5 т |
| Материал | Закаленная легированная сталь |
| Коэффициент запаса прочности | 5:1 |
| Диапазон рабочих температур | от -40°C до + 200°C |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |

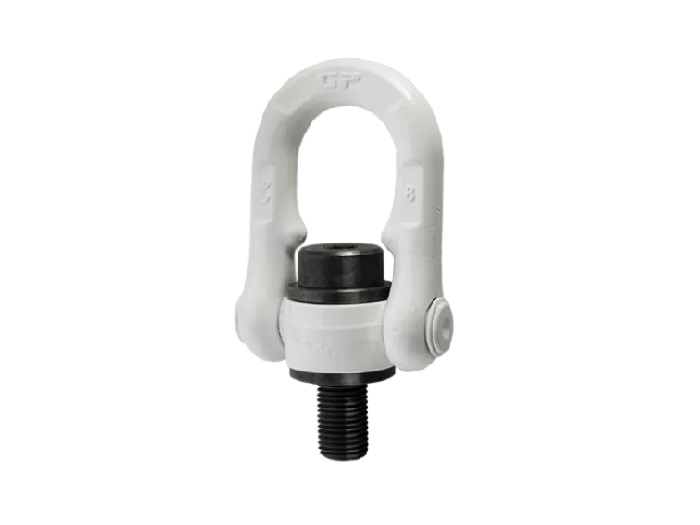

Поворотный рым-болт Green Pin ADA относится к 8 классу прочности. Данная модель имеет более высокую грузоподъёмность, чем обычные рым-болты DIN580 и может подвергаться нагрузке по всех направлениях. Поворот кольца на 360 градусов способствует удобной кантовке груза.
В стандартной комплектации рым-болт имеет метрическую резьбу ISO. Также доступны другие специальные виды резьбы, такие как UNC. Цилиндрическая головка винта предотвращает заклинивание при вращении подъемного кольца.
Коэффициент запаса прочности составляет 5:1.

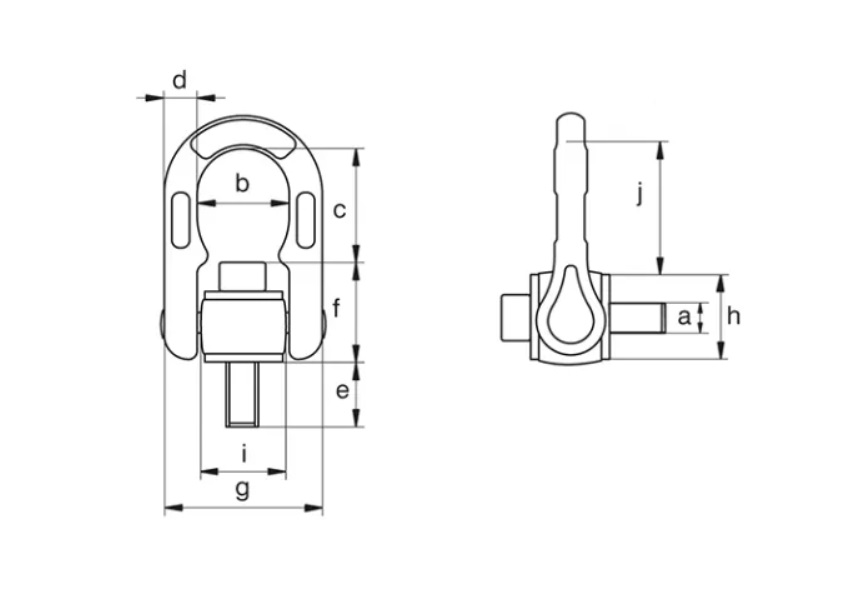

| Артикул |
Г/П [т] |
Крутящий момент [Н х м] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
e [мм] |
f [мм] |
g [мм] |
h [мм] |
i [мм] |
j [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GPADA08 | 0,4 | 6,5 | 8 | 36 | 42 | 12 | 18 | 35 | 69 | 34 | 35 | 43 | 0.43 |
| GPADA10 | 0,7 | 13 | 10 | 36 | 40 | 12 | 18 | 37 | 69 | 34 | 35 | 43 | 0.44 |
| GPADA12 | 1 | 22 | 12 | 36 | 38 | 12 | 23 | 39 | 69 | 34 | 35 | 43 | 0.46 |
| GPADA14 | 1,3 | 35 | 14 | 36 | 36 | 12 | 23 | 41 | 69 | 34 | 35 | 43 | 0.47 |
| GPADA16 | 1,6 | 55 | 16 | 36 | 43 | 12 | 28 | 43 | 69 | 34 | 35 | 52 | 0.52 |
| GPADA18 | 2 | 80 | 18 | 36 | 41 | 12 | 28 | 45 | 69 | 34 | 35 | 52 | 0.54 |
| GPADA20 | 2,5 | 110 | 20 | 36 | 39 | 12 | 33 | 47 | 69 | 34 | 35 | 52 | 0.59 |
| GPADA22 | 3 | 150 | 22 | 53 | 57 | 19 | 32 | 70 | 104 | 49 | 52 | 71 | 1.88 |
| GPADA24 | 4 | 190 | 24 | 53 | 56 | 19 | 37 | 72 | 104 | 49 | 52 | 71 | 1.93 |
| GPADA27 | 5 | 280 | 27 | 53 | 63 | 19 | 45 | 64 | 104 | 49 | 52 | 71 | 1.96 |
| GPADA30 | 6,3 | 380 | 30 | 53 | 63 | 19 | 45 | 64 | 104 | 49 | 52 | 71 | 2.03 |
| GPADA33 | 7 | 520 | 33 | 73 | 93 | 30 | 54 | 83 | 149 | 68 | 72 | 98 | 5.28 |
| GPADA36 | 10 | 600 | 36 | 73 | 93 | 30 | 54 | 83 | 149 | 68 | 72 | 98 | 5.35 |
| GPADA39 | 10 | 870 | 39 | 73 | 93 | 30 | 63 | 83 | 149 | 68 | 72 | 98 | 5.45 |
| GPADA42 | 12,5 | 1000 | 42 | 71 | 87 | 30 | 63 | 84 | 146 | 68 | 77 | 98 | 5.56 |
