| Страна производства | Франция |
|---|---|
| Бренд | VAN Beest Excel |
| Грузоподъемность | от 0,4 до 13,6 тонн |
| Материал | Закаленная легированная сталь 8 класса прочности |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Коэффициент запаса прочности | 5:1 |
| Диапазон рабочих температур | от -40°C до + 200°C |

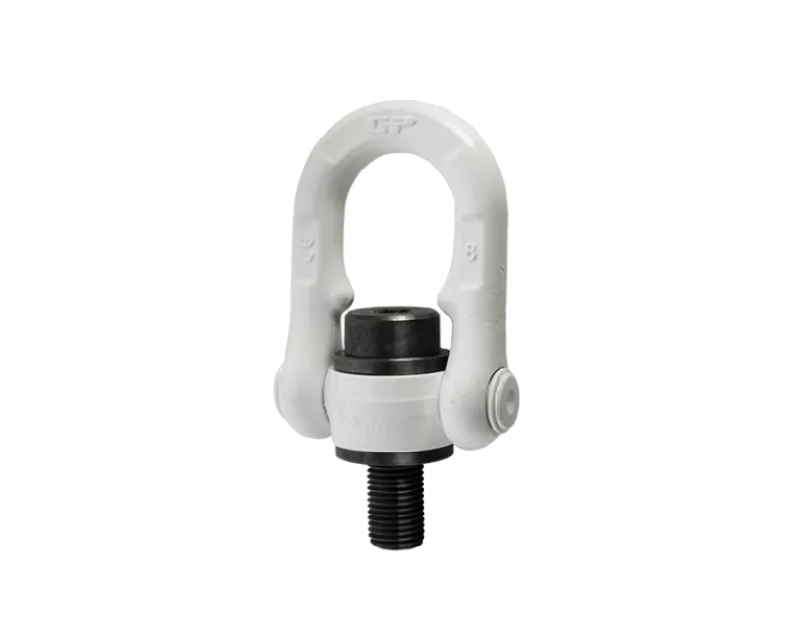

Поворотный рым-болт Green Pin ADA относится к 8 классу прочности. Данная модель имеет более высокую грузоподъёмность, чем обычные рым-болты DIN580 и может подвергаться нагрузке по всех направлениях. Поворот кольца на 360 градусов способствует удобной кантовке груза.
В стандартной комплектации рым-болт имеет метрическую резьбу ISO. Также доступны другие специальные виды резьбы, такие как UNC. Цилиндрическая головка винта предотвращает заклинивание при вращении подъемного кольца.
Коэффициент запаса прочности составляет 5:1.

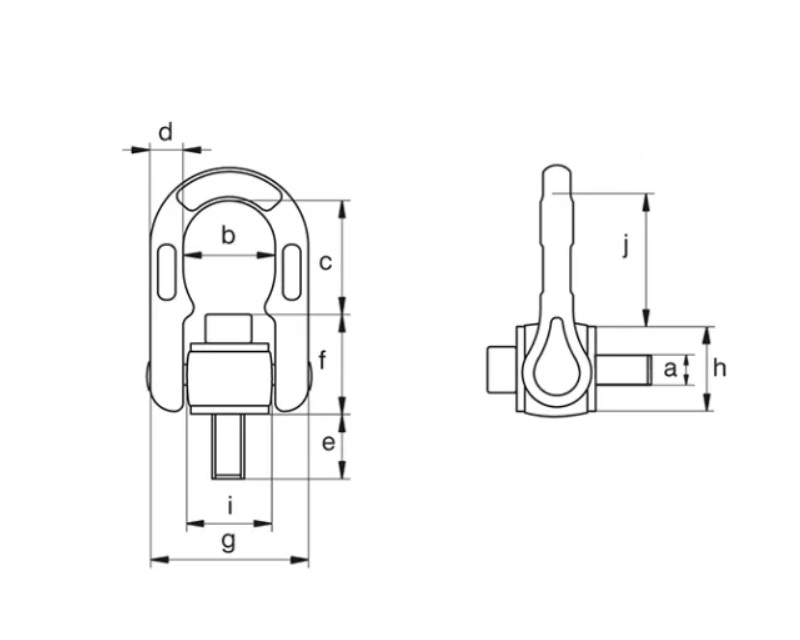

| Артикул |
Г/П [т] |
Крутящий момент [Н х м] |
a [дюйм] |
b [мм] |
c [мм] |
d [мм] |
e [мм] |
f [мм] |
g [мм] |
h [мм] |
i [мм] |
j [мм] |
k [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GPADA08UNC | 0,4 | 6,5 | 5/16 | 36 | 42 | 12 | 18 | 35 | 69 | 34 | 35 | 43 | 6 | 0.43 |
| GPADA10UNC | 0,6 | 13 | 3/8 | 36 | 40 | 12 | 18 | 37 | 69 | 34 | 35 | 43 | 8 | 0.44 |
| GPADA12UNC | 1 | 22 | 1/2 | 36 | 38 | 12 | 24 | 39 | 69 | 34 | 35 | 43 | 10 | 0.46 |
| GPADA16UNC | 1,7 | 55 | 5/8 | 36 | 43 | 12 | 31 | 43 | 69 | 34 | 35 | 52 | 13 | 0.55 |
| GPADA20UNC | 2,5 | 110 | 3/4 | 36 | 39 | 12 | 31 | 47 | 69 | 34 | 35 | 52 | 16 | 0.55 |
| GPADA22UNC | 3,5 | 150 | 7/8 | 53 | 57 | 19 | 35 | 70 | 104 | 49 | 52 | 71 | 19 | 1.88 |
| GPADA24UNC | 4,5 | 190 | 1 | 53 | 54 | 19 | 41 | 73 | 104 | 49 | 52 | 71 | 19 | 1.93 |
| GPADA32UNC | 6,8 | 380 | 1 1/4 | 53 | 62 | 19 | 55 | 64 | 104 | 49 | 52 | 71 | 19 | 2.11 |
| GPADA38UNC | 10,8 | 600 | 1 1/2 | 73 | 92 | 30 | 75 | 83 | 146 | 68 | 72 | 98 | 19 | 5.55 |
| GPADA50UNC | 13,6 | 1000 | 2 | 73 | 96 | 30 | 75 | 80 | 146 | 68 | 72 | 98 | 19 | 6.20 |
