| Страна производства | Франция |
|---|---|
| Бренд | VAN Beest Excel |
| Грузоподъемность | от 0,2 т до 25 т |
| Материал | Закаленная легированная сталь |
| Коэффициент запаса прочности | 5:1 |
| Диапазон рабочих температур | от -40°C до + 200°C |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |

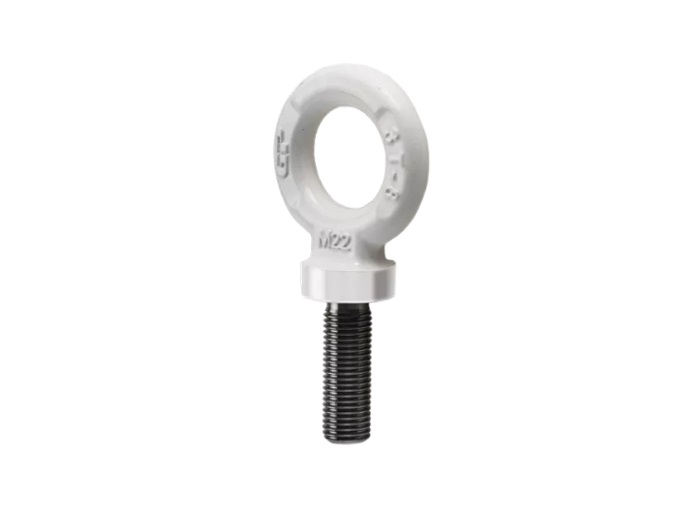

Рым-болт Green Pin® UNC - это рым-болт 8-го класса прочности с резьбой UNC. Значение грузоподъёмности для этого изделия соответствует указанному только при нагрузке в пределах 45° к вертикали. Также рым-болт может быть установлен с боковой нагрузкой - в таком случае грузоподъёмность будет снижена.
Увеличенная длина резьбы ALUNC делает возможным монтаж через сквозное отверстие с гайкой и шайбой с другой стороны. Гайка на болте должна соответствовать как минимум 8 классу прочности, рекомендованным же будет 10 или 12 класс. На корпусе нанесены маркировки WLL и CE.
Коэффициент запаса прочности составляет 5:1. Диаметр резьбы рым-болта должен соответствовать диаметру технологического отверстия груза.

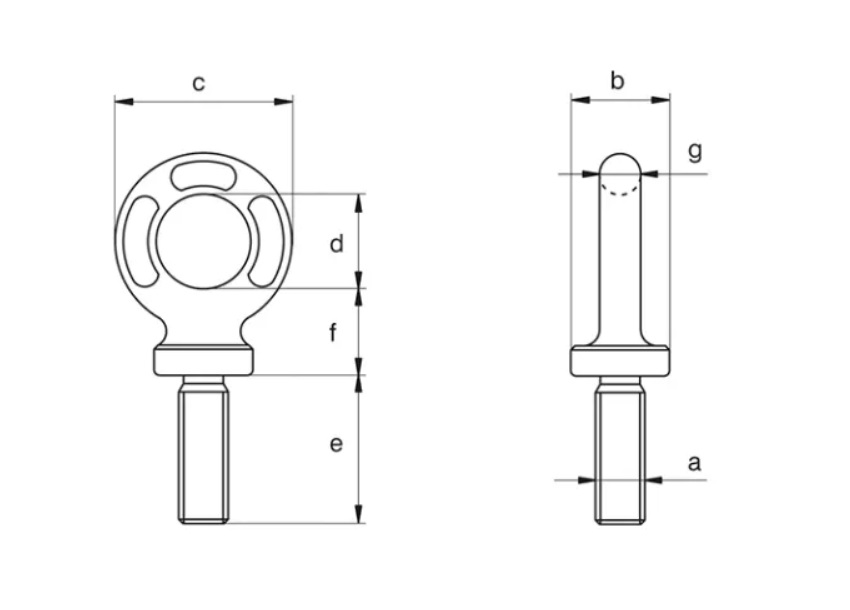

| Артикул |
Г/П [т] |
a [дюйм] |
b [мм] |
c [мм] |
d [мм] |
e [мм] |
f [мм] |
g [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|
| GPAL06UNC | 0,2 | 1/4 | 20 | 34 | 20 | 20 | 17 | 7 | 0.05 |
| GPAL10UNC | 0,7 | 3/8 | 20 | 38 | 22 | 30 | 19 | 8 | 0.08 |
| GPAL12UNC | 1 | 1/2 | 25 | 47 | 27 | 36 | 23 | 10 | 0.14 |
| GPAL16UNC | 1,5 | 5/8 | 36 | 63 | 35 | 53 | 31 | 14 | 0.38 |
| GPAL20UNC | 2,5 | 3/4 | 40 | 72 | 40 | 58 | 34 | 16 | 0.55 |
| GPAL22UNC | 3 | 7/8 | 42 | 82 | 45 | 64 | 38 | 19 | 0.81 |
| GPAL24UNC | 4 | 1 | 55 | 95 | 55 | 84 | 40 | 20 | 1.14 |
| GPAL27UNC | 5 | 1 1/8 | 55 | 95 | 55 | 84 | 40 | 20 | 1.21 |
| GPAL30UNC | 6 | 1 1/4 | 60 | 108 | 60 | 99 | 51 | 24 | 1.90 |
| GPAL36UNC | 8 | 1 1/2 | 65 | 118 | 68 | 117 | 48 | 25 | 2.52 |
| GPAL42UNC | 10 | 1 3/4 | 70 | 142 | 80 | 135 | 61 | 31 | 4.26 |
| GPAL45UNC | 15 | 2 | 70 | 142 | 80 | 135 | 61 | 31 | 4.66 |
| GPAL56UNC | 25 | 2 1/2 | 95 | 181 | 97 | 150 | 69 | 42 | 9.55 |
