| Страна производства | Нидерланды |
|---|---|
| Бренд | Green Pin |
| Грузоподъемность | от 0,54 т до 34 т |
| Материал | Термообработанная высокопрочная сталь SAE 1035 или 1045 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Коэффициент запаса прочности | 5:1 |
| Диапазон рабочих температур | от -20°C до +200°C |

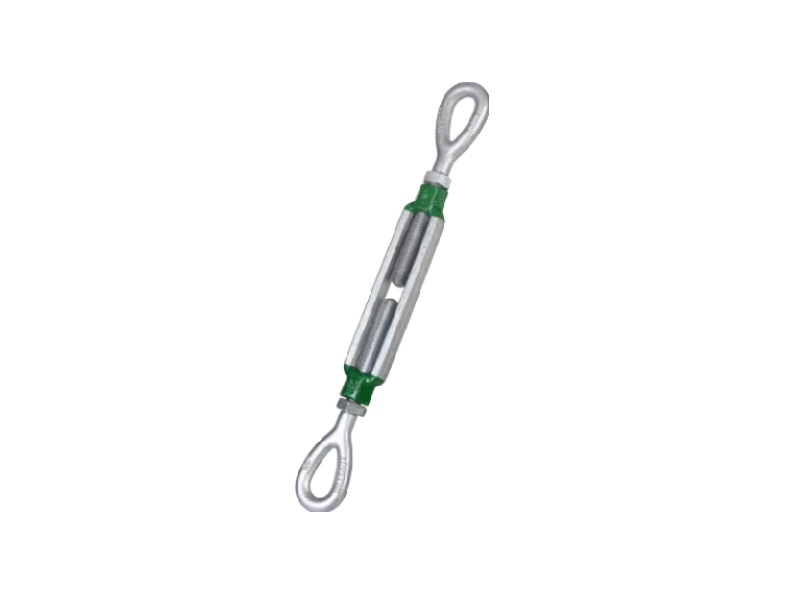

Талреп Green Pin® EE - это талреп с концевыми фитингами типа "ушко", как правило, соответствующий стандарту ASTM F1145-92. Одной из уникальных особенностей изделий Green Pin®, подобных этому, является то, что их можно использовать как для подъема, так и для крепления. Цинкование талрепов Green Pin® EE обеспечивает их долговечность и износостойкость.

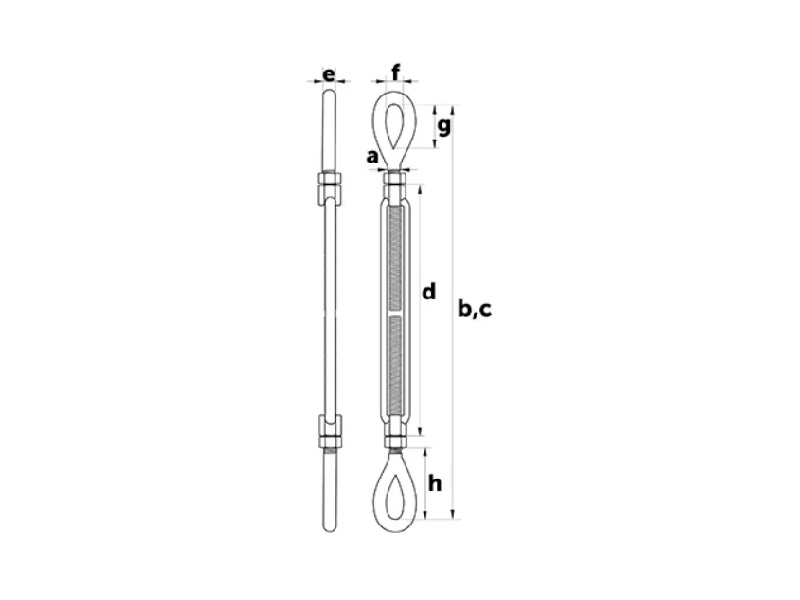

| Артикул |
Г/П [т] |
Подъём [дюйм] |
a [дюйм] |
b [мм] |
c [мм] |
d [мм] |
e [мм] |
f [мм] |
g [мм] |
h [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SSGPOO1006 | 0,54 | 6 | 3/8 | 292 | 428 | 183 | 10 | 13 | 29 | 49 | 0.48 |
| SSGPOO1206 | 1 | 6 | 1/2 | 325 | 455 | 193 | 12 | 18 | 36 | 58 | 0.81 |
| SSGPOO1209 | 1 | 9 | 1/2 | 400 | 608 | 270 | 12 | 18 | 36 | 57 | 1.07 |
| SSGPOO1212 | 1 | 12 | 1/2 | 476 | 760 | 346 | 12 | 18 | 36 | 57 | 1.29 |
| SSGPOO1606 | 1,59 | 6 | 5/8 | 380 | 503 | 203 | 14 | 21 | 45 | 79 | 1.33 |
| SSGPOO1609 | 1,59 | 9 | 5/8 | 455 | 656 | 280 | 14 | 21 | 45 | 78 | 1.61 |
| SSGPOO1612 | 1,59 | 12 | 5/8 | 531 | 808 | 356 | 14 | 21 | 45 | 78 | 1.96 |
| SSGPOO1906 | 2,36 | 6 | 3/4 | 413 | 532 | 214 | 17 | 26 | 54 | 89 | 2.03 |
| SSGPOO1909 | 2,36 | 9 | 3/4 | 490 | 685 | 291 | 17 | 26 | 54 | 89 | 2.47 |
| SSGPOO1912 | 2,36 | 12 | 3/4 | 564 | 837 | 367 | 17 | 26 | 54 | 88 | 2.90 |
| SSGPOO1918 | 2,36 | 18 | 3/4 | 718 | 1143 | 519 | 17 | 26 | 54 | 89 | 3.94 |
| SSGPOO2212 | 3,27 | 12 | 7/8 | 604 | 870 | 377 | 20 | 32 | 61 | 101 | 4.31 |
| SSGPOO2218 | 3,27 | 18 | 7/8 | 756 | 1174 | 529 | 20 | 32 | 61 | 101 | 5.51 |
| SSGPOO2524 | 4,5 | 24 | 1 | 952 | 1518 | 692 | 24 | 37 | 76 | 116 | 7.80 |
| SSGPOO2512 | 4,54 | 12 | 1 | 649 | 909 | 387 | 24 | 37 | 76 | 117 | 5.75 |
| SSGPOO2518 | 4,54 | 18 | 1 | 801 | 1215 | 539 | 24 | 37 | 76 | 117 | 7.27 |
| SSGPOO2506 | 4,54 | 6 | 1 | 498 | 604 | 234 | 24 | 37 | 76 | 118 | 4.23 |
| SSGPOO3212 | 6,9 | 12 | 1 1/4 | 712 | 985 | 385 | 29 | 47 | 91 | 145 | 9.28 |
| SSGPOO3218 | 6,9 | 18 | 1 1/4 | 862 | 1287 | 537 | 29 | 47 | 91 | 144 | 11.1 |
| SSGPOO3224 | 6,9 | 24 | 1 1/4 | 1015 | 1592 | 690 | 29 | 47 | 91 | 144 | 12.1 |
| SSGPOO3812 | 9,71 | 12 | 1 1/2 | 756 | 1023 | 401 | 32 | 55 | 106 | 156 | 12.6 |
| SSGPOO3818 | 9,71 | 18 | 1 1/2 | 916 | 1335 | 553 | 32 | 55 | 106 | 160 | 15.8 |
| SSGPOO3824 | 9,71 | 24 | 1 1/2 | 1065 | 1636 | 706 | 32 | 55 | 106 | 158 | 17.3 |
| SSGPOO4518 | 12,7 | 18 | 1 3/4 | 1020 | 1396 | 577 | 38 | 61 | 120 | 197 | 23.9 |
| SSGPOO4524 | 12,7 | 24 | 1 3/4 | 1171 | 1703 | 730 | 38 | 61 | 120 | 196 | 26.7 |
| SSGPOO5024 | 16,8 | 24 | 2 | 1264 | 1784 | 748 | 46 | 69 | 147 | 230 | 38.3 |
| SSGPOO6424 | 27,2 | 24 | 2 1/2 | 1430 | 1934 | 802 | 51 | 80 | 165 | 274 | 65 |
| SSGPOO6924 | 34 | 24 | 2 3/4 | 1450 | 1988 | 802 | 57 | 84 | 178 | 284 | 84 |
