| Страна производства | Нидерланды |
|---|---|
| Бренд | Green Pin |
| Грузоподъемность | от 0,54 т до 34 т |
| Материал | Термообработанная высокопрочная сталь SAE 1035 или 1045 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Коэффициент запаса прочности | 5:1 |
| Диапазон рабочих температур | от -20°C до +200°C |

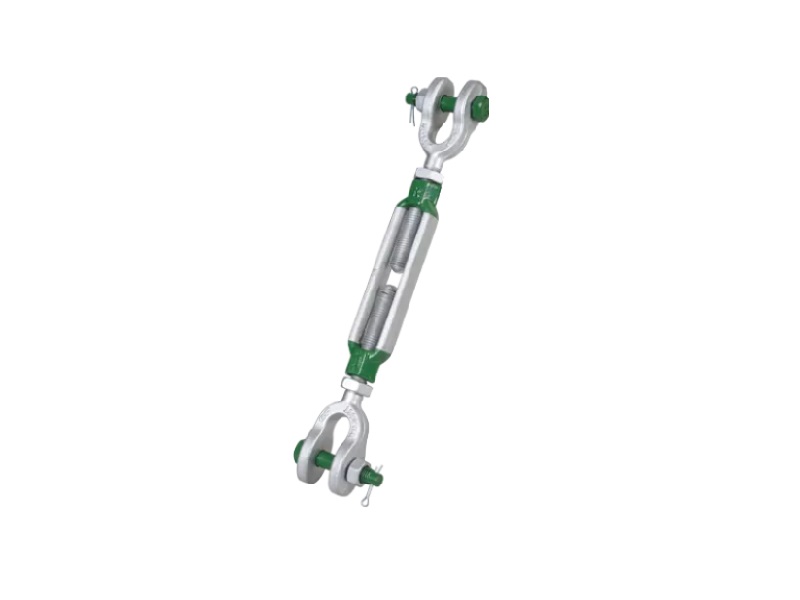

Талреп Green Pin® JJ BN - это талреп с концевым зажимом и предохранительным болтом, как правило, соответствующий стандарту ASTM F1145-92. Одной из уникальных особенностей изделий Green Pin®, подобных этому, является то, что их можно использовать как для подъема, так и для крепления. Талреп также оснащен двойным предохранителем (шплинт и предохранительный болт), который предотвращает случайное отвинчивание штифта.

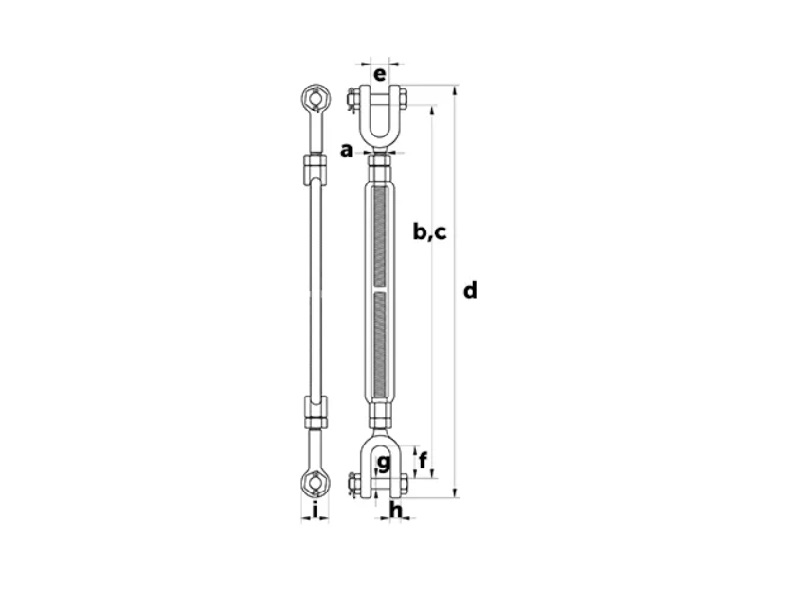

| Артикул |
Г/П [т] |
Подъем [дюйм] |
a [дюйм] |
b [мм] |
c [мм] |
d [мм] |
e [мм] |
f [мм] |
g [мм] |
h [мм] |
i [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSGPGG1006 | 0,54 | 6 | 3/8 | 273 | 409 | 304 | 12 | 21 | 7 | 9 | 21 | 0.55 |
| SSGPGG1206 | 1 | 6 | 1/2 | 304 | 435 | 343 | 16 | 26 | 10 | 11 | 25 | 0.97 |
| SSGPGG1209 | 1 | 9 | 1/2 | 379 | 588 | 418 | 16 | 26 | 10 | 11 | 25 | 1.15 |
| SSGPGG1212 | 1 | 12 | 1/2 | 455 | 740 | 494 | 16 | 26 | 10 | 11 | 25 | 1.46 |
| SSGPGG1606 | 1,59 | 6 | 5/8 | 346 | 469 | 406 | 18 | 32 | 13 | 14 | 33 | 1.75 |
| SSGPGG1609 | 1,59 | 9 | 5/8 | 421 | 622 | 480 | 18 | 32 | 13 | 14 | 33 | 2.14 |
| SSGPGG1612 | 1,59 | 12 | 5/8 | 498 | 774 | 557 | 18 | 32 | 13 | 14 | 33 | 2.43 |
| SSGPMBGG1906 | 2,36 | 6 | 3/4 | 369 | 487 | 439 | 24 | 38 | 16 | 16 | 41 | 2.70 |
| SSGPMBGG1909 | 2,36 | 9 | 3/4 | 444 | 640 | 514 | 24 | 38 | 16 | 16 | 41 | 3.23 |
| SSGPMBGG1912 | 2,36 | 12 | 3/4 | 520 | 792 | 590 | 24 | 38 | 16 | 16 | 41 | 3.57 |
| SSGPMBGG1918 | 2,36 | 18 | 3/4 | 670 | 1096 | 740 | 24 | 38 | 16 | 16 | 41 | 4.55 |
| SSGPMBGG2212 | 3,27 | 12 | 7/8 | 561 | 826 | 638 | 27 | 42 | 19 | 19 | 48 | 5.22 |
| SSGPMBGG2218 | 3,27 | 18 | 7/8 | 713 | 1132 | 790 | 27 | 42 | 19 | 19 | 48 | 6.56 |
| SSGPMBGG2524 | 4,5 | 24 | 1 | 903 | 1470 | 988 | 31 | 50 | 22 | 20 | 54 | 8.87 |
| SSGPMBGG2512 | 4,54 | 12 | 1 | 598 | 859 | 683 | 31 | 50 | 22 | 20 | 54 | 6.70 |
| SSGPMBGG2518 | 4,54 | 18 | 1 | 750 | 1168 | 835 | 31 | 50 | 22 | 20 | 54 | 8.61 |
| SSGPMBGG2506 | 4,54 | 6 | 1 | 447 | 554 | 532 | 31 | 50 | 22 | 20 | 54 | 5.54 |
| SSGPMBGG3212 | 6,9 | 12 | 1 1/4 | 643 | 916 | 748 | 44 | 71 | 28 | 26 | 68 | 11.9 |
| SSGPMBGG3218 | 6,9 | 18 | 1 1/4 | 805 | 1230 | 910 | 44 | 71 | 28 | 26 | 68 | 13.6 |
| SSGPMBGG3224 | 6,9 | 24 | 1 1/4 | 964 | 1541 | 1069 | 44 | 71 | 28 | 26 | 68 | 14.2 |
| SSGPMBGG3812 | 9,71 | 12 | 1 1/2 | 675 | 942 | 806 | 52 | 71 | 35 | 28 | 80 | 18.5 |
| SSGPMBGG3818 | 9,71 | 18 | 1 1/2 | 825 | 1244 | 956 | 52 | 71 | 35 | 28 | 80 | 19.3 |
| SSGPMBGG3824 | 9,71 | 24 | 1 1/2 | 980 | 1551 | 1111 | 52 | 71 | 35 | 28 | 80 | 22 |
| SSGPMBGG4518 | 12,7 | 18 | 1 3/4 | 938 | 1316 | 1092 | 60 | 86 | 41 | 33 | 90 | 29 |
| SSGPMBGG4524 | 12,7 | 24 | 1 3/4 | 1089 | 1621 | 1243 | 60 | 86 | 41 | 33 | 90 | 33 |
| SSGPMBGG5024 | 16,8 | 24 | 2 | 1153 | 1673 | 1338 | 63 | 93 | 50 | 40 | 107 | 50.0 |
| SSGPMBGG6424 | 27,2 | 24 | 2 1/2 | 1255 | 1831 | 1480 | 75 | 114 | 57 | 41 | 143 | 88 |
| SSGPMBGG6924 | 34 | 24 | 2 3/4 | 1348 | 1882 | 1604 | 90 | 110 | 70 | 41 | 158 | 109 |
