| Страна производства | Нидерланды |
|---|---|
| Бренд | Green Pin |
| Грузоподъемность | от 1 т до 40 т |
| Материал | Углеродистая сталь |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Коэффициент запаса прочности | 5:1 |

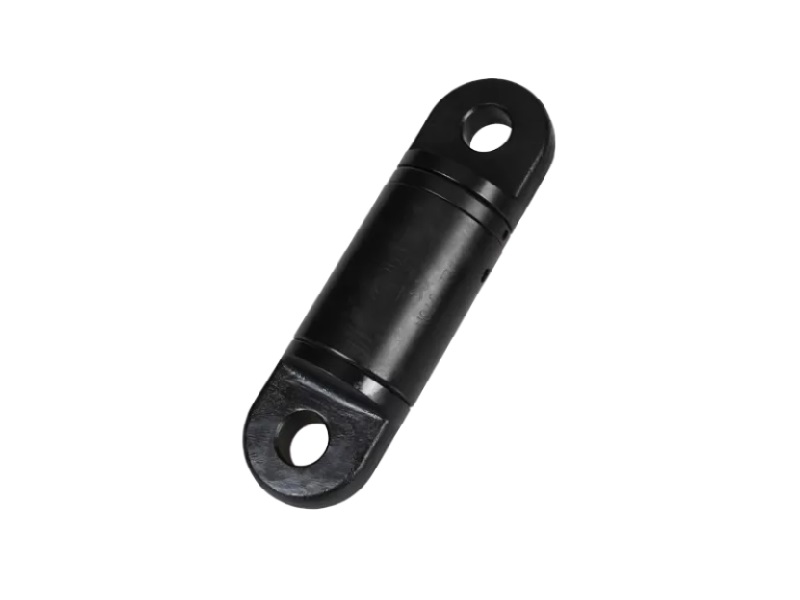

Шарнирное соединение Green Pin® с упорным подшипником EE представляет собой шарнирное соединение с концевыми фитингами и упорными подшипниками. Вертлюг Green Pin® с упорным подшипником EE может вращаться под нагрузкой. Долговечность шарнирного соединения обеспечивается благодаря его покрытию. Изделие доступно в ассортименте с предельной рабочей нагрузкой от 1 до 40 тонн.

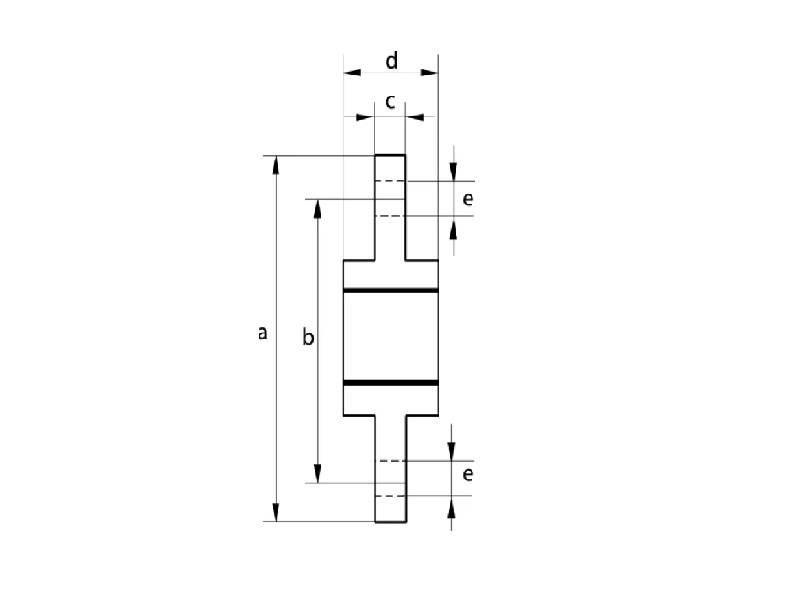

| Артикул |
Г/П [т] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
e [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|
| WTGOO010 | 1 | 174 | 128 | 12,5 | 49 | 21 | 1.40 |
| WTGOO020 | 2 | 223 | 173 | 19 | 68 | 22 | 3.50 |
| WTGOO030 | 3 | 278 | 210 | 26 | 79 | 29 | 6.40 |
| WTGOO050 | 5 | 290 | 222 | 26 | 89 | 31 | 7.90 |
| WTGOO080 | 8 | 366 | 276 | 40 | 106 | 43 | 15.2 |
| WTGOO100 | 10 | 390 | 300 | 40 | 118 | 49 | 19.1 |
| WTGOO150 | 15 | 457 | 355 | 40 | 128 | 49 | 26.6 |
| WTGOO200 | 20 | 474 | 372 | 40 | 118 | 51 | 25 |
| WTGOO300 | 30 | 612 | 472 | 64 | 138 | 59 | 50.0 |
| WTGOO400 | 40 | 760 | 600 | 68 | 168 | 65 | 92.0 |
