| Страна производства | Германия |
|---|---|
| Бренд | Green Pin |
| Грузоподъемность | от 0,4 т 20,5 т |
| Материал | Высокопрочная сталь, с закалкой и отпуском |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Коэффициент запаса прочности | 5:1 |

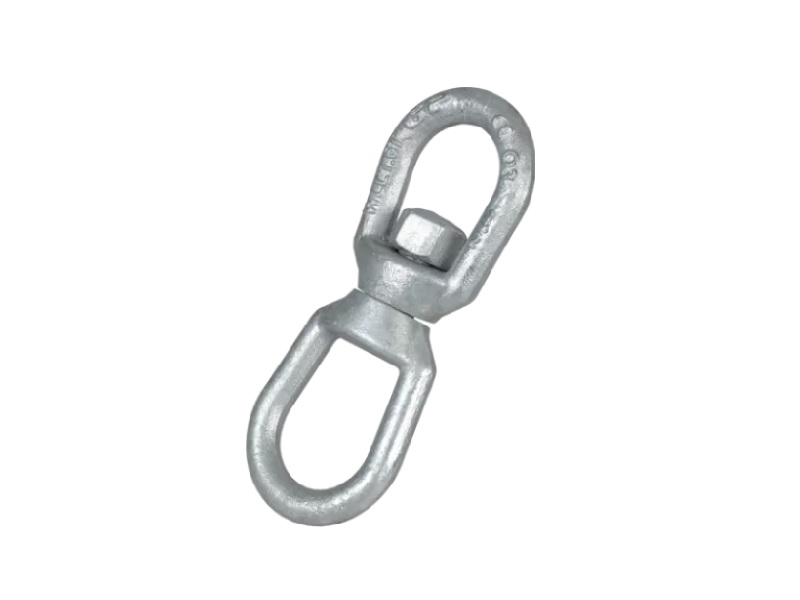

Вертлюг Green Pin® EE - это соединение с концевыми фитингами типа "ушко". Подвижное соединение изготовлено из высокопрочной стали и может использоваться под водой. Оцинковка вертлюга Green Pin® EE обеспечивает его долговечность. Изделие выпускается в диапазоне предельной рабочей нагрузки от 0,4 до 20,5 тонн.

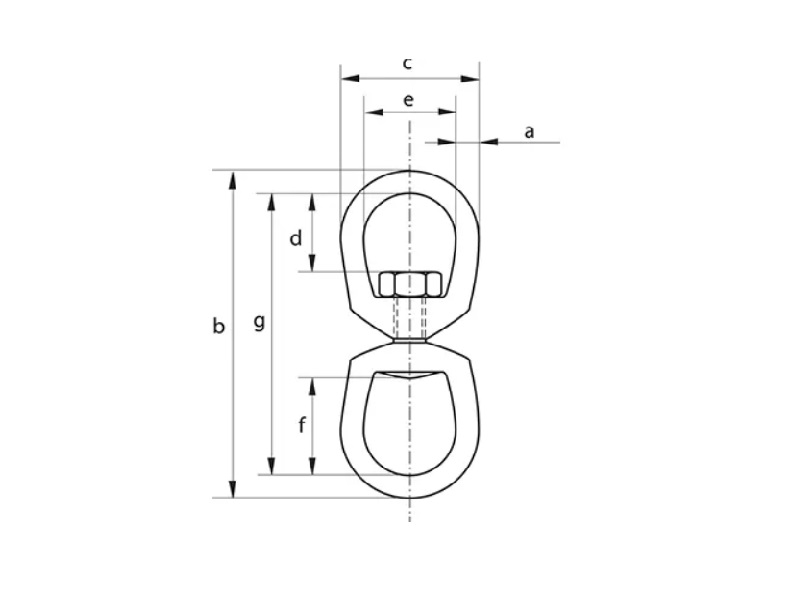

| Артикул |
Г/П [т] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
e [мм] |
f [мм] |
g [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|
| WTGPOO06 | 0,4 | 6 | 87 | 32 | 18 | 19 | 27 | 75 | 0.10 |
| WTGPOO08 | 0,6 | 8 | 107 | 41 | 21 | 25 | 32 | 91 | 0.18 |
| WTGPOO10 | 1,12 | 10 | 131 | 51 | 24 | 32 | 38 | 111 | 0.30 |
| WTGPOO13 | 1,63 | 13 | 164 | 64 | 33 | 38 | 51 | 138 | 0.60 |
| WTGPOO16 | 2,4 | 16 | 198 | 76 | 40 | 45 | 61 | 166 | 0.10 |
| WTGPOO19 | 3,3 | 19 | 221 | 89 | 45 | 51 | 67 | 183 | 1.79 |
| WTGPOO22 | 4,54 | 22 | 257 | 102 | 53 | 57 | 78 | 213 | 2.55 |
| WTGPOO25 | 5,7 | 25 | 298 | 114 | 59 | 64 | 86 | 248 | 4.06 |
| WTGPOO32 | 8,2 | 32 | 357 | 143 | 68 | 80 | 68 | 293 | 8.48 |
| WTGPOO38 | 20,5 | 38 | 541 | 198 | 110 | 122 | 110 | 465 | 25.7 |
