| Страна производства | Нидерланды |
|---|---|
| Бренд | Green Pin |
| Грузоподъемность | от 0,4 т до 20,5 т |
| Материал | Высокопрочная сталь, с закалкой и отпуском |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Коэффициент запаса прочности | 5:1 |

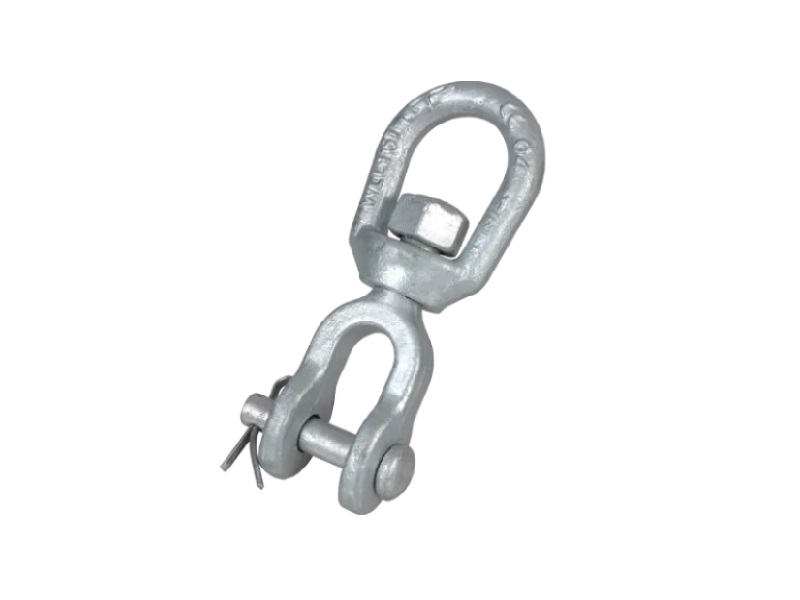

Вертлюг Green Pin® JE Swivel CP представляет собой шарнирное соединение с концевыми фитингами и разъемным штифтом. Шарнирное соединение изготовлено из высокопрочной стали и может использоваться под водой. Оцинковка шарнирного соединения Green Pin® JE Swivel CP обеспечивает его долговечность. Изделие доступно в диапазоне предельной рабочей нагрузки от 0,39 до 20,5 тонн.

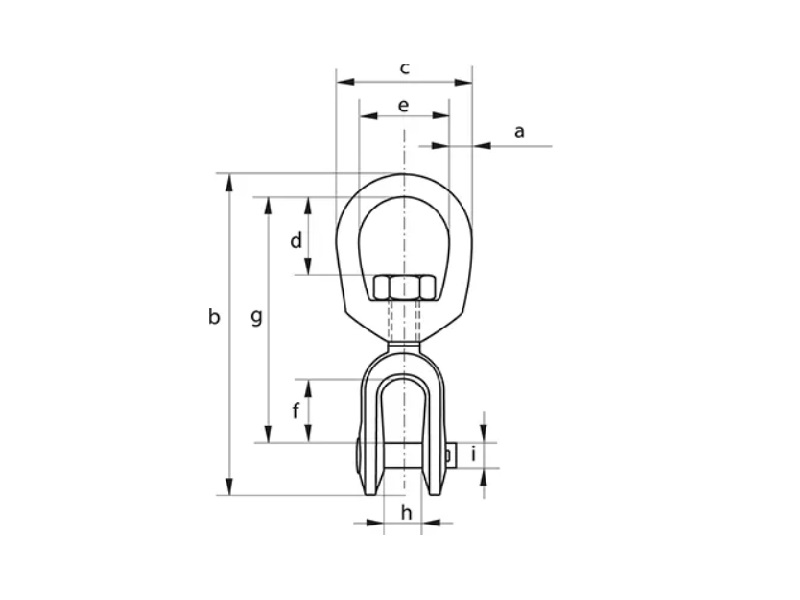

| Артикул |
Г/П [т] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
e [мм] |
f [мм] |
g [мм] |
h [мм] |
i [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| WTGPGO06 | 0,4 | 6 | 88 | 32 | 18 | 19 | 22 | 67 | 12 | 6 | 0.09 |
| WTGPGO08 | 0,6 | 8 | 99 | 41 | 21 | 25 | 23 | 75 | 13 | 8 | 0.16 |
| WTGPGO10 | 1,12 | 10 | 122 | 51 | 24 | 32 | 27 | 92 | 16 | 10 | 0.32 |
| WTGPGO13 | 1,63 | 13 | 154 | 64 | 33 | 38 | 33 | 115 | 21 | 13 | 0.57 |
| WTGPGO16 | 2,4 | 16 | 184 | 76 | 40 | 45 | 38 | 135 | 26 | 16 | 0.98 |
| WTGPGO19 | 3,3 | 19 | 211 | 89 | 45 | 51 | 45 | 154 | 31 | 19 | 1.88 |
| WTGPGO22 | 4,54 | 22 | 244 | 102 | 53 | 57 | 52 | 178 | 31 | 23 | 2.43 |
| WTGPGO25 | 5,7 | 25 | 297 | 114 | 59 | 64 | 72 | 218 | 47 | 29 | 4.02 |
| WTGPGO32 | 8,2 | 32 | 335 | 143 | 68 | 80 | 72 | 240 | 57 | 35 | 7.43 |
| WTGPGO38 | 20,5 | 38 | 534 | 198 | 110 | 122 | 116 | 381 | 78 | 51 | 22.1 |
