| Страна производства | Нидерланды |
|---|---|
| Бренд | Green Pin |
| Грузоподъемность | от 0,6 т до 5,7 т |
| Материал | Высокопрочная сталь, с закалкой и отпуском |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Коэффициент запаса прочности | 5:1 |

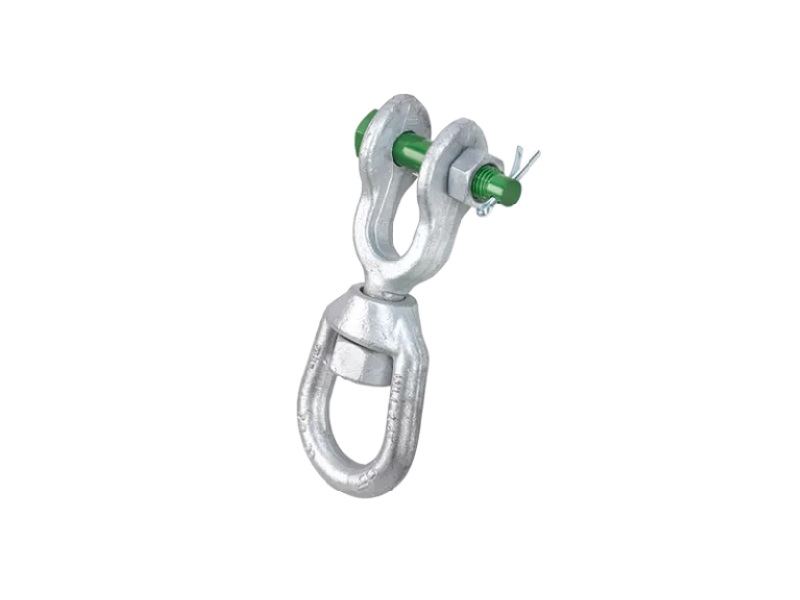

Шарнирное соединение Green Pin® JE Swivel BN представляет собой шарнирное соединение с концевыми фитингами и предохранительным болтом. Вертлюг изготовлен из высокопрочной стали и может использоваться под водой. Оцинковка Green Pin® JE Swivel BN обеспечивает износостойкость изделия. Оно доступно в диапазоне предельной рабочей нагрузки от 0,6 до 5,7 тонн.

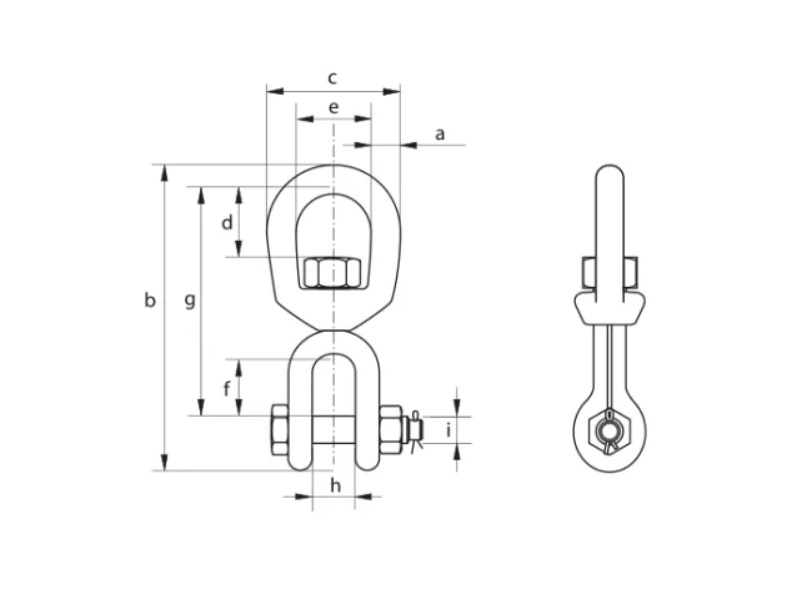

| Артикул |
Г/П [т] |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
e [мм] |
f [мм] |
g [мм] |
h [мм] |
i [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| WTGPGO08SB | 0,6 | 8 | 99 | 41 | 21 | 25 | 23 | 75 | 13 | 8 | 0.16 |
| WTGPGO10SB | 1,12 | 10 | 122 | 51 | 24 | 32 | 27 | 92 | 16 | 10 | 0.32 |
| WTGPGO13SB | 1,63 | 13 | 154 | 64 | 33 | 38 | 33 | 115 | 21 | 13 | 0.57 |
| WTGPGO16SB | 2,4 | 16 | 184 | 76 | 40 | 45 | 38 | 135 | 26 | 16 | 0.98 |
| WTGPGO19SB | 3,3 | 19 | 211 | 89 | 45 | 51 | 45 | 154 | 31 | 19 | 1.88 |
| WTGPGO22SB | 4,54 | 22 | 244 | 102 | 52 | 57 | 53 | 178 | 31 | 22 | 2.43 |
| WTGPGO25SB | 5,7 | 25 | 297 | 114 | 59 | 64 | 72 | 218 | 47 | 28 | 4.02 |
