| Страна бренда | Великобритания |
|---|---|
| Бренд | William Hackett |
| Грузоподъемность | От 0,3 до 20 тонн. Изделия с г/п от 20 тонн доступны по запросу |
| Назначение | Такелажная точка для грузоподъемных операций |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Диапазон рабочих температур | от -40°C до + 200°C |
| Коэффициент запаса прочности | 4:1 |

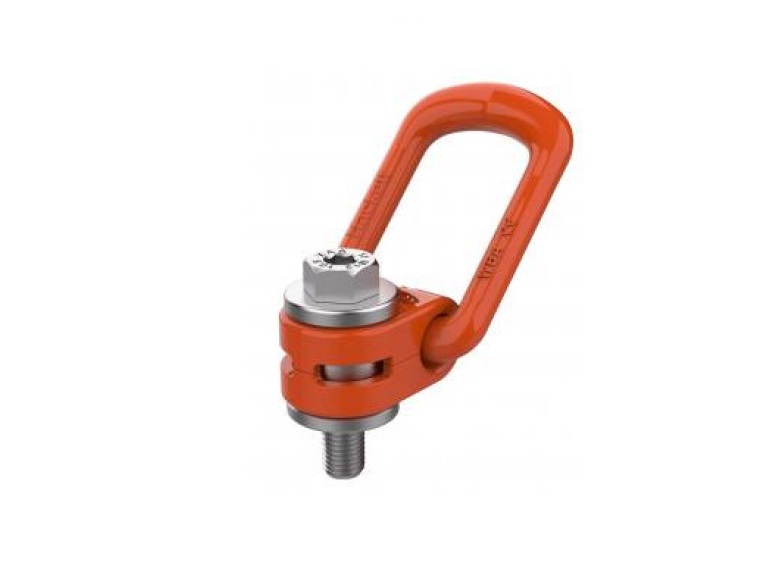

Грузовая петля — это такелажная точка, предназначенная для использования с грузами, имеющими резьбовые отверстия. Она может вращаться на 360° вокруг оси болта, а также поворачиваться на 90°, что позволяет устанавливать подъёмную точку под необходимым углом, снижая риск повреждения.
Грузовая петля подходит как для верхнего, так и для бокового монтажа и сохраняет полную грузоподъёмность даже при повороте на 90°.

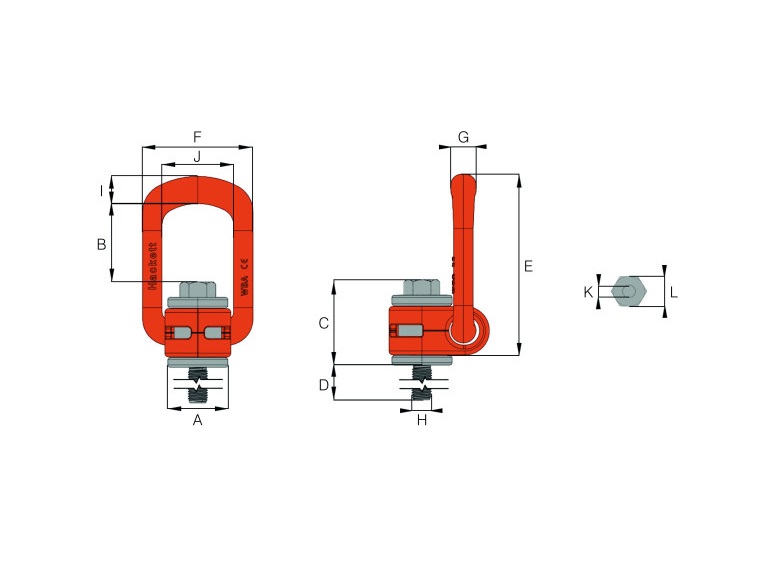

Технические характеристики
| Part-код | Артикул |
Г/П [т] |
Диаметр резьбы |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
e [мм] |
f [мм] |
g [мм] |
h [мм] |
i [мм] |
j [мм] |
k [мм] |
l [мм] |
Затяг. [Н х М] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8-H17-M08G | YD081-M8 | 0.3 | M8 | 31 | 43 | 42 | 11 | 98.5 | 57 | 13 | 8 | 14 | 37 | 6 | 13 | 25 | 0.5 |
| 8-H17-M10G | YD081-M10 | 0.63 | M10 | 31 | 41 | 44 | 16 | 98.5 | 57 | 13 | 10 | 14 | 37 | 6 | 16 | 30 | 0.5 |
| 8-H17-M12G | YD081-M12 | 1.0 | M12 | 31 | 40 | 45 | 18 | 98.5 | 57 | 13 | 12 | 14 | 37 | 8 | 18 | 35 | 0.5 |
| 8-H17-M16G | YD081-M16 | 1.5 | M16 | 31 | 37 | 48 | 24 | 98.5 | 57 | 13 | 16 | 14 | 37 | 10 | 24 | 80 | 0.5 |
| 8-H17-M20G | YD081-M20 | 2.5 | M20 | 45 | 68 | 58 | 30 | 143 | 82 | 16 | 20 | 16.5 | 54 | 12 | 30 | 150 | 1.5 |
| 8-H17-M24G | YD081-M24 | 4.0 | M24 | 45 | 65 | 61 | 36 | 143 | 82 | 16 | 24 | 16.5 | 54 | 14 | 36 | 260 | 1.5 |
| 8-H17-M30G | YD081-M30 | 5.0 | M30 | 59 | 66 | 82 | 48 | 170 | 99 | 22 | 30 | 22 | 65 | 17 | 46 | 400 | 3.5 |
| 8-H17-M36G | YD081-M36 | 8.0 | M36 | 69 | 95 | 104 | 62 | 226.5 | 123 | 27.5 | 36 | 27 | 85 | 22 | 55 | 550 | 6.0 |
| 8-H17-M42G | YD081-M42 | 15.0 | M42 | 98 | 104.5 | 117 | 63 | 257.5 | 158 | 36 | 42 | 36 | 104 | 22 | 65 | 650 | 11.0 |
| 8-H17-M48G | YD081-M48 | 20.0 | M48 | 98 | 101.5 | 120 | 72 | 257.5 | 158 | 36 | 48 | 36 | 104 | 27 | 75 | 700 | 12.0 |
