| Страна бренда | Великобритания |
|---|---|
| Бренд | William Hackett |
| Грузоподъемность | От 0,8 до 32 тонн. Изделие с г/п от 32 тонн доступны по запросу |
| Назначение | Рым-болт для подъема и кантовки грузов |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Коэффициент запаса прочности | 4:1 |
| Диапазон рабочих температур | от -40°C до + 200°C |

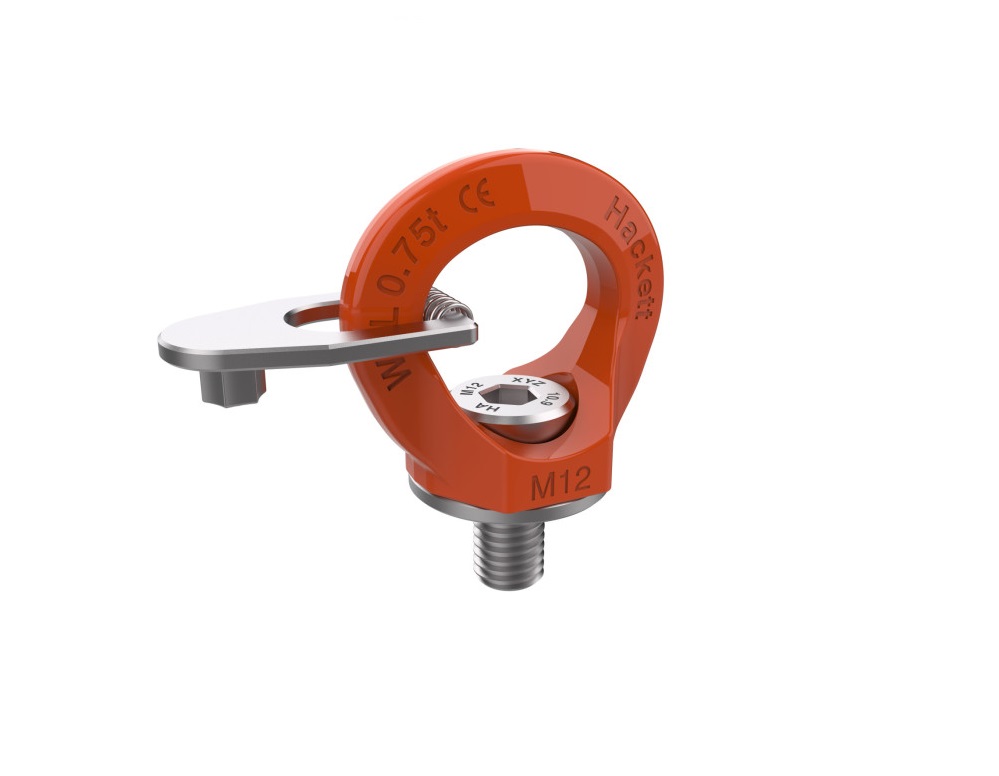

Поворотный рым-болт — это такелажная точка предназначенная для использования с грузами, имеющими резьбовые отверстия. Изделие может вращаться на 360° вокруг оси болта, что позволяет регулировать положение проушины в соответствии с направлением нагрузки. Крепление осуществляется с помощью фиксирующего ключа, который позволяет зафиксировать положение проушины, закрепив её на болте. Изделие подходит как для верхнего, так и для бокового монтажа при условии снижения предельной рабочей нагрузки.

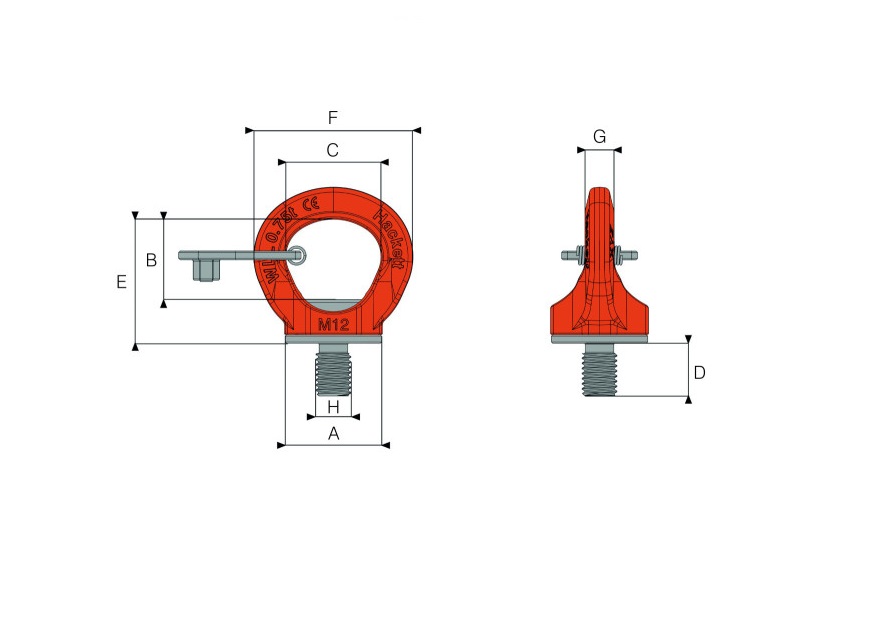

Технические характеристики
| Part-код | Артикул |
Г/П при 0° [т] |
Г/П при 90° [т] |
Диаметр резьбы |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
e [мм] |
f [мм] |
g [мм] |
h [мм] |
Затяг. [Н х М] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8-H22-M08 | YD094S-M8 | 0.8 | 0.3 | M8 | 25.0 | 23.0 | 26.0 | 11.5 | 38.0 | 45.3 | 8.0 | 8.0 | 10 | 0.11 |
| 8-H22-M10 | YD094S-M10 | 1.0 | 0.4 | M10 | 25.0 | 23.0 | 26.0 | 14.0 | 38.0 | 45.3 | 8.0 | 10.0 | 10 | 0.12 |
| 8-H22-M12 | YD094S-M12 | 2.0 | 0.75 | M12 | 33.0 | 27.5 | 32.0 | 17.0 | 43.5 | 54.0 | 10.0 | 12.0 | 15 | 0.20 |
| 8-H22-M16 | YD094S-M16 | 4.0 | 1.5 | M16 | 36.0 | 31.0 | 37.5 | 24.0 | 52.0 | 63.5 | 14.0 | 16.0 | 30 | 0.35 |
| 8-H22-M20 | YD094S-M20 | 6.0 | 2.3 | M20 | 47.5 | 38.0 | 44.5 | 30.0 | 63.0 | 78.5 | 20.0 | 20.0 | 70 | 0.66 |
| 8-H22-M24 | YD094S-M24 | 8.0 | 3.2 | M24 | 53.0 | 47.0 | 51.6 | 35.3 | 74.0 | 92.0 | 20.0 | 24.0 | 150 | 1.10 |
| 8-H22-M30 | YD094S-M30 | 12.0 | 4.5 | M30 | 68.0 | 56.0 | 65.0 | 45.0 | 92.0 | 118.0 | 24.0 | 30.0 | 250 | 2.07 |
| 8-H22-M36 | YD094S-M36 | 16.0 | 7.0 | M36 | 82.0 | 64.0 | 76.0 | 56.8 | 105.0 | 136.0 | 30.0 | 36.0 | 400 | 4.00 |
| 8-H22-M42 | YD094S-M42 | 24.0 | 9.0 | M42 | 92.0 | 75.0 | 88.0 | 66.5 | 121.5 | 160.0 | 35.0 | 42.0 | 500 | 5.52 |
| 8-H22-M48 | YD094S-M48 | 32.0 | 12.0 | M48 | 110.0 | 82.0 | 100.0 | 75.5 | 138.0 | 180.0 | 42.0 | 48.0 | 500 | 8.86 |
