| Страна бренда | Великобритания |
|---|---|
| Бренд | William Hackett |
| Грузоподъемность | От 0,5 до 22,5 тонн |
| Назначение | |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Коэффициент запаса прочности | 4:1 |
| Диапазон рабочих температур | от -40°C до +200°C |

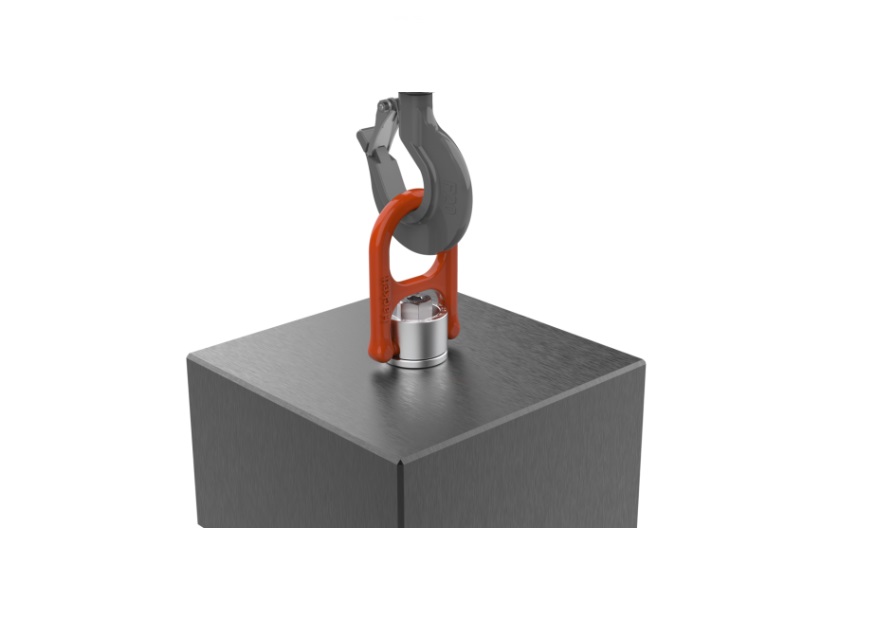

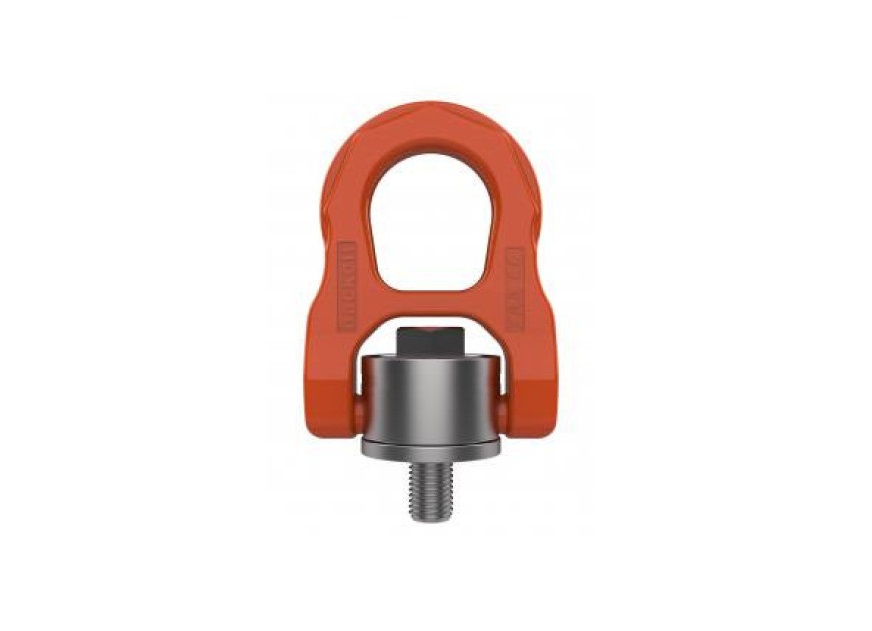

Такелажная точка предназначена для использования с грузами, имеющими резьбовые отверстия. Она может вращаться на 360° вокруг оси болта, а также поворачиваться на 180°, что позволяет устанавливать грузоподъёмное кольцо под необходимым углом подъёма, снижая риск повреждения.
Данная модель подходит как для верхнего, так и для бокового монтажа и сохраняет полную грузоподъёмность даже при повороте на 90°.

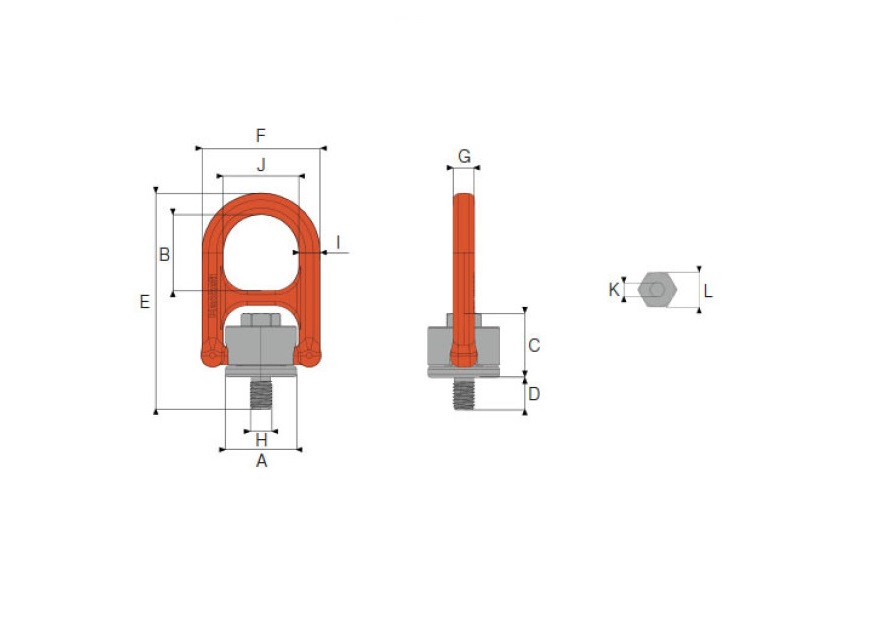

Технические характеристики
| Part-код | Артикул |
Г/П [т] |
Диаметр резьбы |
a [мм] |
b [мм] |
c [мм] |
d [мм] |
e [мм] |
f [мм] |
g [мм] |
h [мм] |
i [мм] |
j [мм] |
k [мм] |
l [мм] |
Затяг. [Н х М] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8-H20-M08G | YD082S-M8 | 0.5 | M8 | 33 | 35 | 30 | 12 | 97 | 55 | 10 | 8 | 10 | 35 | 6 | 16 | 30 | 0.3 |
| 8-H20-M10G | YD082S-M10 | 0.7 | M10 | 33 | 35 | 30 | 15 | 100 | 55 | 10 | 10 | 10 | 35 | 6 | 16 | 60 | 0.3 |
| 8-H20-M12G | YD082S-M12 | 1.0 | M12 | 33 | 35 | 30 | 20 | 105 | 55 | 10 | 12 | 10 | 35 | 6 | 16 | 100 | 0.3 |
| 8-H20-M16G | YD082S-M16 | 2.0 | M16 | 50 | 55 | 47 | 24 | 155 | 82 | 13 | 16 | 14 | 54 | 10 | 24 | 150 | 1.0 |
| 8-H20-M20G | YD082S-M20 | 3.0 | M20 | 65 | 66 | 58.5 | 30 | 193 | 105 | 16 | 20 | 18 | 69 | 12 | 30 | 250 | 2.0 |
| 8-H20-M24G | YD082S-M24 | 5.0 | M24 | 65 | 66 | 58.5 | 36 | 199 | 105 | 16 | 24 | 18 | 69 | 14 | 36 | 400 | 2.1 |
| 8-H20-M30G | YD082S-M30 | 7.8 | M30 | 87 | 80 | 82.5 | 48 | 266 | 145 | 25 | 30 | 27 | 91 | 17 | 46 | 500 | 5.7 |
| 8-H20-M36G | YD082S-M36 | 12.5 | M36 | 110 | 100 | 94 | 56 | 311 | 186 | 33 | 36 | 36 | 88 | 19 | 70 | 800 | 11.9 |
| 8-H20-M42G | YD082S-M42 | 15.6 | M42 | 110 | 100 | 98 | 63 | 318 | 186 | 33 | 42 | 36 | 88 | 19 | 70 | 800 | 12.0 |
| 8-H20-M48G | YD082S-M48 | 20.0 | M48 | 110 | 100 | 98 | 72 | 327 | 186 | 33 | 48 | 36 | 88 | 19 | 70 | 800 | 12.3 |
| 8-H20-M56G | YD082S-M56 | 22.0 | M56 | 123 | 110 | 110 | 84 | 363 | 199 | 35 | 56 | 36 | 97 | 19 | 80 | 800 | 16.4 |
| 8-H20-M64G | YD082S-M64 | 22.5 | M64 | 123 | 110 | 110 | 100 | 374 | 199 | 35 | 64 | 36 | 97 | 19 | 80 | 800 | 17.1 |
