| Страна бренда | Великобритания |
|---|---|
| Бренд | William Hackett |
| Грузоподъемность | От 0,4 до 20 тонн. Изделия с г/п от 20 тонн доступны по запросу |
| Назначение | Вертлюжная петля для подъема и кантовки грузов |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Диапазон рабочих температур | от -40°C до + 200°C |
| Коэффициент запаса прочности | 4:1 |
| Примечание | Изделие в исполнении INTERNAL THREAD не является каталожной позицией и доступно по запросу. |

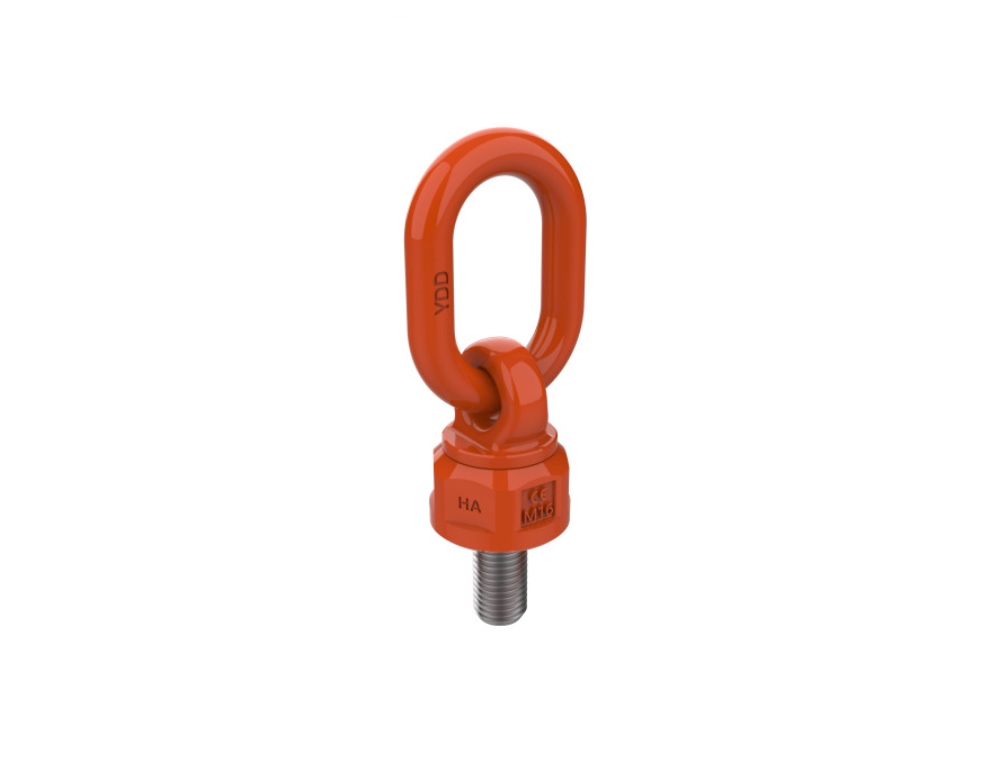

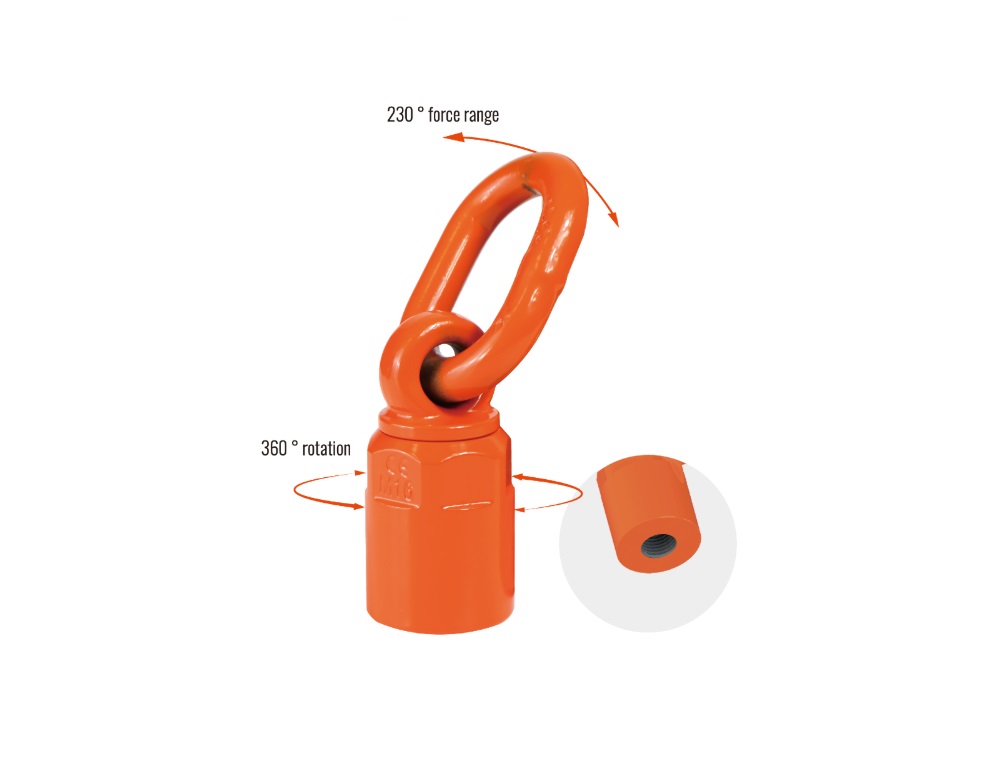

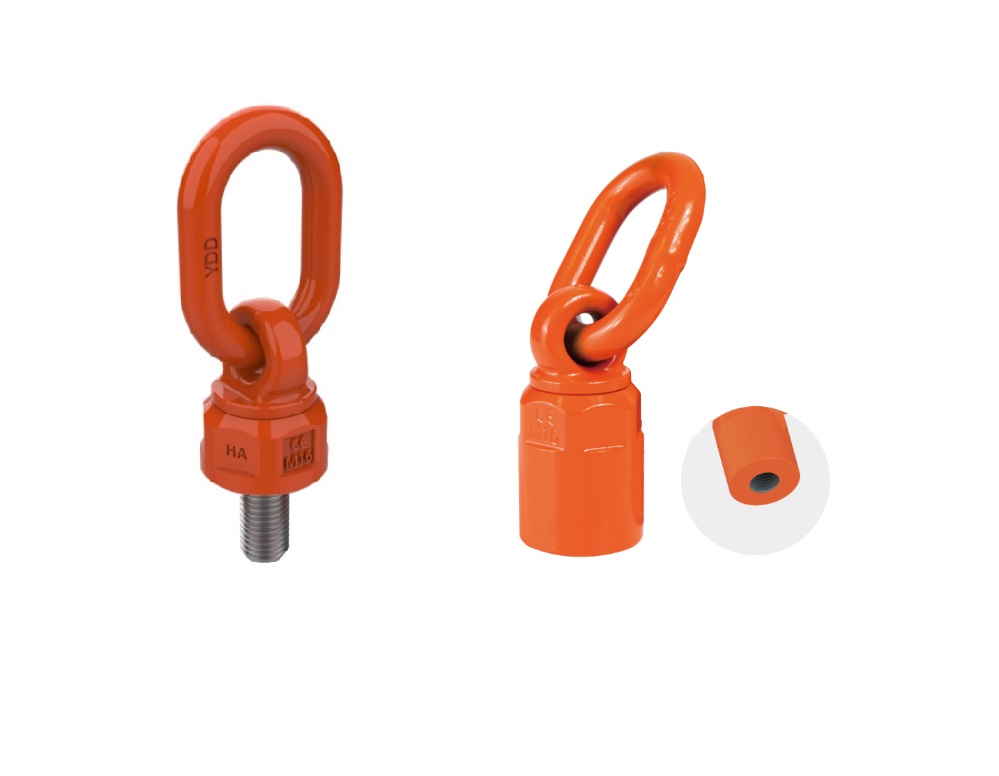

Универсальная поворотная точка (вертлюжная петля) – это такелажная точка, предназначенная для использования с грузами, имеющими резьбовые отверстия. Она оснащена внутренними шарикоподшипниками, обеспечивающими плавное вращение на 360° вокруг оси болта, даже под нагрузкой. Она также оснащена независимым соединительным звеном, которое может поворачиваться на 230°. Это позволяет устанавливать точку подъёма под необходимым углом, снижая риск повреждения.
Универсальная поворотная точка подходит как для верхнего, так и для бокового монтажа и сохраняет полную рабочую нагрузку даже при повороте на 90°.

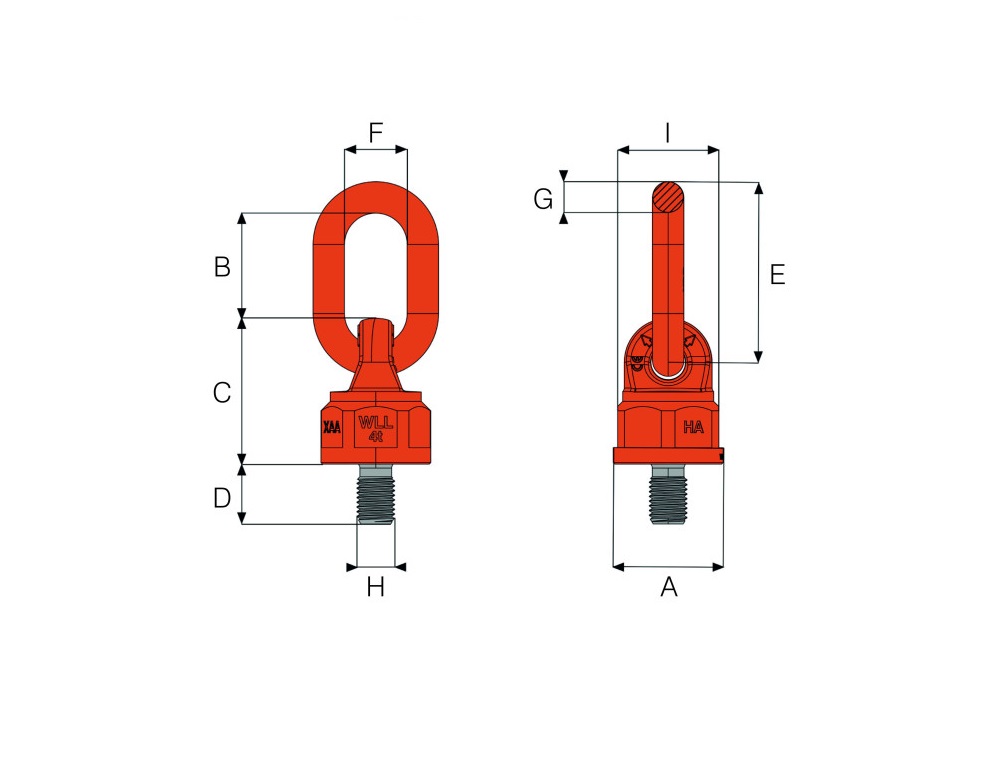

Технические характеристики
| Part-код | Артикул |
Г/П [т] |
Диаметр резьбы |
A [мм] |
B [мм] |
C [мм] |
D [мм] |
E [мм] |
F [мм] |
G [мм] |
H [мм] |
I [мм] |
Затяг. [Н х М] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8-H21-M08 | YD083-M8 | 0.4 | M8 | 40.0 | 43.5 | 54.0 | 12.0 | 70.5 | 30.0 | 12.0 | 8.0 | 37.0 | 15 | 0.44 |
| 8-H21-M10 | YD083-M10 | 0.6 | M10 | 40.0 | 43.5 | 54.0 | 19.0 | 70.5 | 30.0 | 12.0 | 10.0 | 37.0 | 15 | 0.45 |
| 8-H21-M12 | YD083-M12 | 0.7 | M12 | 40.0 | 43.5 | 54.0 | 19.0 | 70.5 | 30.0 | 12.0 | 12.0 | 37.0 | 20 | 0.45 |
| 8-H21-M16 | YD083-M16B | 1.5 | M16 | 40.0 | 43.5 | 54.0 | 31.8 | 70.5 | 30.0 | 12.0 | 16.0 | 37.0 | 55 | 0.45 |
| 8-H21-M20 | YD083-M20B | 2.5 | M20 | 70.0 | 67.0 | 93.0 | 38.1 | 114.0 | 40.0 | 20.0 | 20.0 | 64.5 | 120 | 2.30 |
| 8-H21-M24 | YD083-M24 | 4.0 | M24 | 70.0 | 67.0 | 93.0 | 38.1 | 114.0 | 40.0 | 20.0 | 24.0 | 64.5 | 200 | 2.35 |
| 8-H21-M30 | YD083-M30B | 6.0 | M30 | 79.0 | 95.0 | 111.0 | 50.0 | 148.0 | 51.0 | 22.0 | 30.0 | 74.0 | 350 | 3.75 |
| 8-H21-M36 | YD083-M36 | 10.0 | M36 | 79.0 | 95.0 | 111.0 | 54.0 | 148.0 | 51.0 | 22.0 | 36.0 | 74.0 | 410 | 3.90 |
| 8-H21-M42 | YD083-M42 | 13.0 | M42 | 93.0 | 108.0 | 122.5 | 63.0 | 169.0 | 65.0 | 26.0 | 42.0 | 85.0 | 550 | 5.90 |
| 8-H21-M48 | YD083-M48 | 14.0 | M48 | 93.0 | 108.0 | 122.5 | 68.0 | 169.0 | 65.0 | 26.0 | 48.0 | 85.0 | 550 | 6.15 |
| 8-H21-M56 | YD083-M56 | 20.0 | M56 | 105.0 | 120.0 | 158.0 | 84.0 | 194.0 | 70.0 | 32.0 | 56.0 | 95.0 | 700 | 10.00 |
| 8-H21-M64 | YD083-M64 | 20.0 | M64 | 105.0 | 120.0 | 158.0 | 95.0 | 194.0 | 70.0 | 32.0 | 64.0 | 95.0 | 800 | 10.70 |

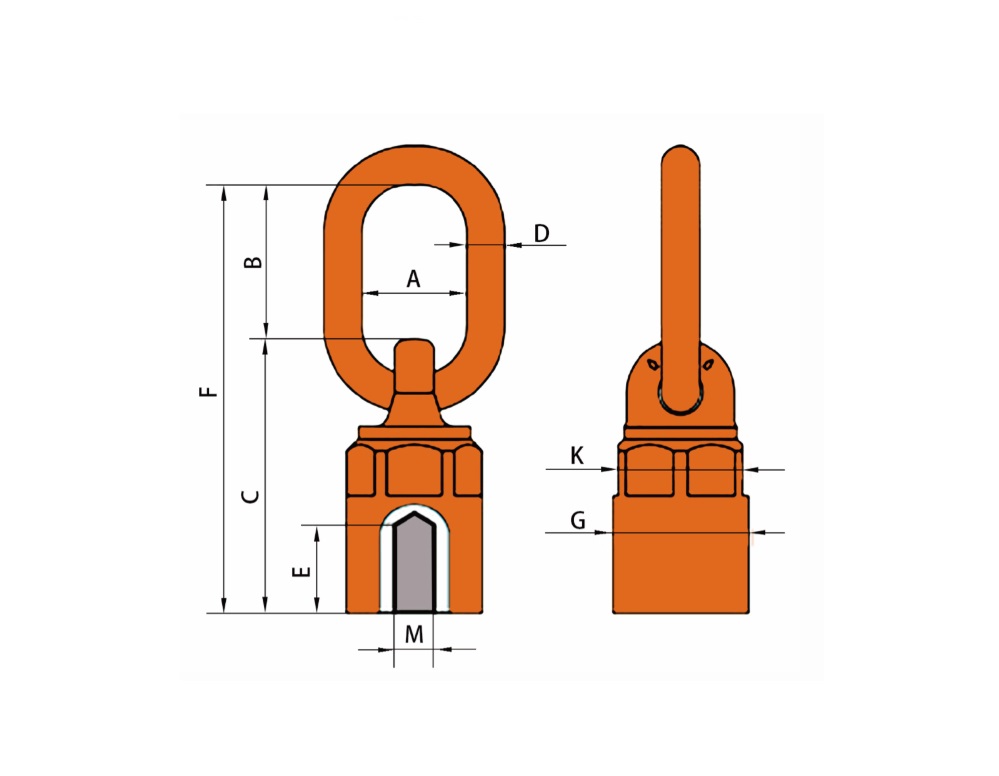

Исполнение IT (internal thread) вертлюжной петли с внутренней резьбой
Исполнение с внутренней резьбой и шарикоподшипником является специальным изделием. Обжимное соединение предотвращает перегиб звена. Качественное покрытие обеспечивает оптимальную защиту от коррозии.
Изделие не является каталожной позицией и доступно по запросу.
| Part-код | Артикул |
Г/П [т] |
Диаметр резьбы [мм] |
e [мм] |
a+-2 [мм] |
b+-3 [мм] |
c [мм] |
d [мм] |
f3 [мм] |
g [мм] |
k [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8IT-H21 | YD-0832-M8 | 0.40 | M8x1.25 | 15 | 30 | 43.5 | 82 | 12 | 125.5 | 40 | 37.0 | 0.6 |
| 8IT-H21 | YD-0832-M10 | 0.60 | M10x1.50 | 15 | 30 | 43.5 | 82 | 12 | 125.5 | 40 | 37.0 | 0.6 |
| 8IT-H21 | YD-0832-M12 | 0.70 | M12x1.75 | 15 | 30 | 43.5 | 82 | 12 | 125.5 | 40 | 37.0 | 0.6 |
| 8IT-H21 | YD-0832-M14 | 1.25 | M14x2.00 | 20 | 30 | 43.5 | 82 | 12 | 125.5 | 40 | 37.0 | 0.6 |
| 8IT-H21 | YD-0832-M16 | 1.50 | M16x2.00 | 20 | 30 | 43.5 | 82 | 12 | 125.5 | 40 | 37.0 | 0.6 |
| 8IT-H21 | YD-0832-M18 | 2.00 | M18x2.50 | 25 | 40 | 67.0 | 128.0 | 20 | 195.0 | 70 | 64.5 | 3.2 |
| 8IT-H21 | YD-0832-M20 | 2.50 | M20x2.50 | 25 | 40 | 67.0 | 128.0 | 20 | 195.0 | 70 | 64.5 | 3.2 |
| 8IT-H21 | YD-0832-M22 | 2.50 | M22x2.50 | 25 | 40 | 67.0 | 128.0 | 20 | 195.0 | 70 | 64.5 | 3.2 |
| 8IT-H21 | YD-0832-M24 | 4.00 | M24x3.00 | 30 | 40 | 67.0 | 128.0 | 20 | 195.0 | 70 | 64.5 | 3.2 |
| 8IT-H21 | YD-0832-M30 | 6.00 | M30x3.50 | 40 | 51 | 95.0 | 164.0 | 22 | 259.0 | 79 | 74.0 | 5.3 |
| 8IT-H21 | YD-0832-M33 | 7.50 | M33x3.50 | 40 | 51 | 95.0 | 164.0 | 22 | 259.0 | 79 | 74.0 | 5.3 |
| 8IT-H21 | YD-0832-M36 | 10.00 | M36x4.00 | 45 | 51 | 95.0 | 164.0 | 22 | 259.0 | 79 | 74.0 | 5.3 |
| 8IT-H21 | YD-0832-M39 | 10.00 | M39x4.00 | 45 | 51 | 95.0 | 164.0 | 22 | 259.0 | 79 | 74.0 | 5.3 |
| 8IT-H21 | YD-0832-M42 | 13.00 | M42x4.50 | 63 | 65 | 108.0 | 190.5 | 26 | 298.5 | 93 | 85.0 | 8.7 |
| 8IT-H21 | YD-0832-M45 | 13.00 | M45x4.50 | 68 | 65 | 108.0 | 190.5 | 26 | 298.5 | 93 | 85.0 | 8.7 |
| 8IT-H21 | YD-0832-M48 | 14.00 | M48x5.00 | 68 | 65 | 108.0 | 190.5 | 26 | 298.5 | 93 | 85.0 | 8.7 |
| 8IT-H21 | YD-0832-M56 | 20.00 | M56x5.50 | 84 | 70 | 120.0 | 254.0 | 32 | 374.0 | 105 | 95.0 | 14.0 |
| 8IT-H21 | YD-0832-M60 | 20.00 | M60x5.50 | 90 | 70 | 120.0 | 254.0 | 32 | 374.0 | 105 | 95.0 | 14.0 |
| 8IT-H21 | YD-0832-M64 | 20.00 | M64x6.00 | 95 | 70 | 120.0 | 254.0 | 32 | 374.0 | 105 | 95.0 | 14.0 |
| 8IT-H21 | YD-0832-M72 | 31.50 | M72x6.00 | 108 | 90 | 138.0 | 347.0 | 48 | 485.0 | 169 | 155.0 | 47.0 |
| 8IT-H21 | YD-0832-M80 | 35.00 | M80x6.00 | 120 | 90 | 138.0 | 352.0 | 48 | 490.0 | 169 | 155.0 | 48.0 |
| 8IT-H21 | YD-0832-M90 | 40.00 | M90x6.00 | 135 | 90 | 138.0 | 388.0 | 48 | 526.0 | 169 | 155.0 | 51.0 |
| 8IT-H21 | YD-0832-M100 | 40.00 | M100x6.00 | 135 | 90 | 138.0 | 388.0 | 48 | 526.0 | 169 | 155.0 | 50.0 |
