| Страна производства | Германия |
|---|---|
| Бренд | Yale |
| Усилие | От 10 до 200 тонн |
| Назначение | Гидравлический пресс для мастерской, не требующий дополнительных устройств безопасности |
| Исполнение | Доступно множество вариаций исполнения пресса Yale в зависимости от рабочих задач заказчика |
| Ход штока цилиндра | От 150 до 500 мм |
| Насос | Ручной, электрический |
| Способ возврата штока | Пружинный, гидравлический |
| Примечание | Прессы с усилием от 50 до 200 тонн оснащены поворотной консолью насоса |

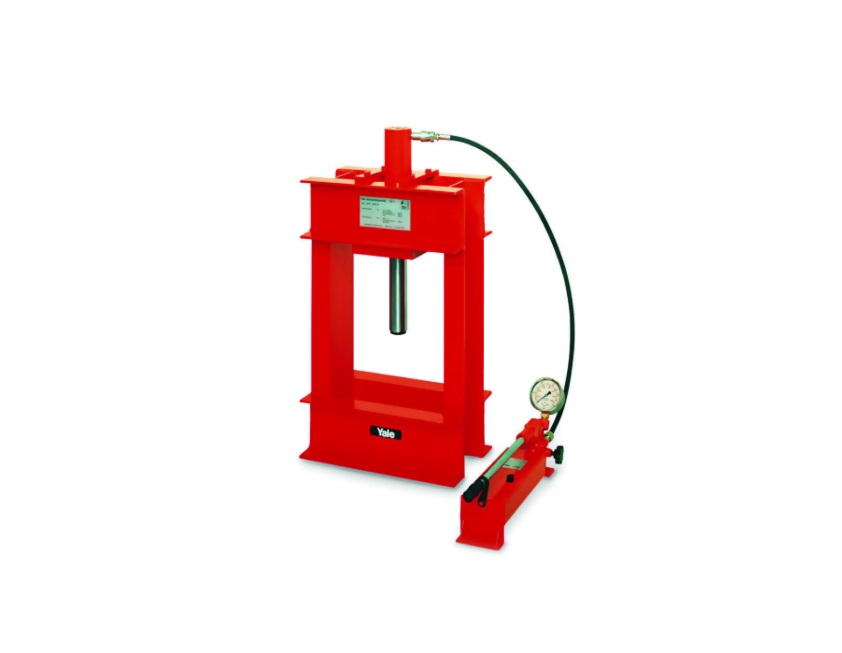

Yale RPES, RPY - это универсальные прессы для мастерских и производственных цехов. Прессы Yale можно использовать без дополнительных устройств безопасности, так как скорость поршня не превышает 10 мм/с, однако, на заказ поставляются защитные сетки и двуручная пусковая система.
Прессы компонуются индивидуально из рамы, гидравлического цилиндра и насоса, поэтому можно создать индивидуально подходящее для Ваших целей устройство.
Характеристики гидравлических цилиндров
- цилиндры изготовлены из хромо-молибденовой стали, термообработанные
- метрическая резьба на штоке
- две бронзовые направляющие штока
- возврат штока пружинный или гидравлический
- ход штока от 150 до 500 мм
Характеристики ручных насосов
- все ручные насосы двуступенчатые
- насосы снабжены манометрами, заполненными глицерином, диаметр шкалы 63 мм, класс точности 1,6 %
- шланги высокого давления длиной 2 м, со штоком БРС
Характеристики электрических насосов
- прессы от 50 т поставляются с электрическими двухступенчатыми насосами
- клапан настройки давления — по заказу (при электромагнитном управлении в стандартной комплектации)
- электрические насосы снабжены манометрами, заполненными глицерином, диаметр шкалы 100 мм, класс точности 1,0%
- управление клапанами ручное или электромагнитное
Технические характеристики
| Модель | Исполнение |
Усилие [т] |
Xод штока цилиндра [мм] |
Способ возврата штока | Вид насоса | Управление потоком |
|---|---|---|---|---|---|---|
| RPY-1015 M-2 | настольный | 10 | 150 | пружинный | ручной | ручное |
| RPY-1025 EM-PYE 07 | настольный | 10 | 250 | пружинный | электр. | ручное |
| RPY-2316 M-2 | настольный | 23 | 160 | пружинный | ручной | ручное |
| RPY-2325 M-2 | настольный | 23 | 250 | пружинный | ручной | ручное |
| RPY-2325 EM-PYE 07 | настольный | 23 | 250 | пружинный | электр. | ручное |
| RPES-1015 M-2 | напольный | 10 | 150 | пружинный | ручной | ручное |
| RPES-1025 EM-PYE 07 | напольный | 10 | 250 | пружинный | электр. | ручное |
| RPES-2316 M-2 | напольный | 23 | 160 | пружинный | ручной | ручное |
| RPES-2325 M-2 | напольный | 23 | 250 | пружинный | ручной | ручное |
| RPES-2325 EM-PYE 07 | напольный | 23 | 250 | пружинный | электр. | ручное |
| RPY-5015 EM | напольный | 50 | 150 | гидравл. | электр. | ручное |
| RPY-5035 EM | напольный | 50 | 350 | гидравл. | электр. | ручное |
| RPY-5035 EE | напольный | 50 | 350 | гидравл. | электр. | электромагн |
| RPY-5050 EE | напольный | 50 | 500 | гидравл. | электр. | электромагн |
| RPY-10035 EM | напольный | 100 | 350 | гидравл. | электр. | ручное |
| RPY-10035 EE | напольный | 100 | 350 | гидравл. | электр. | электромагн |
| RPY-10050 EM | напольный | 100 | 500 | гидравл. | электр. | ручное |
| RPY-10050 EE | напольный | 100 | 500 | гидравл. | электр. | электромагн |
| RPY-20035 EM | напольный | 200 | 350 | гидравл. | электр. | ручное |
| RPY-20035 EE | напольный | 200 | 350 | гидравл. | электр. | электромагн |
| RPY-20050 EM | напольный | 200 | 500 | гидравл. | электр. | ручное |
| RPY-20050 EE | напольный | 200 | 500 | гидравл. | электр. | электромагн |

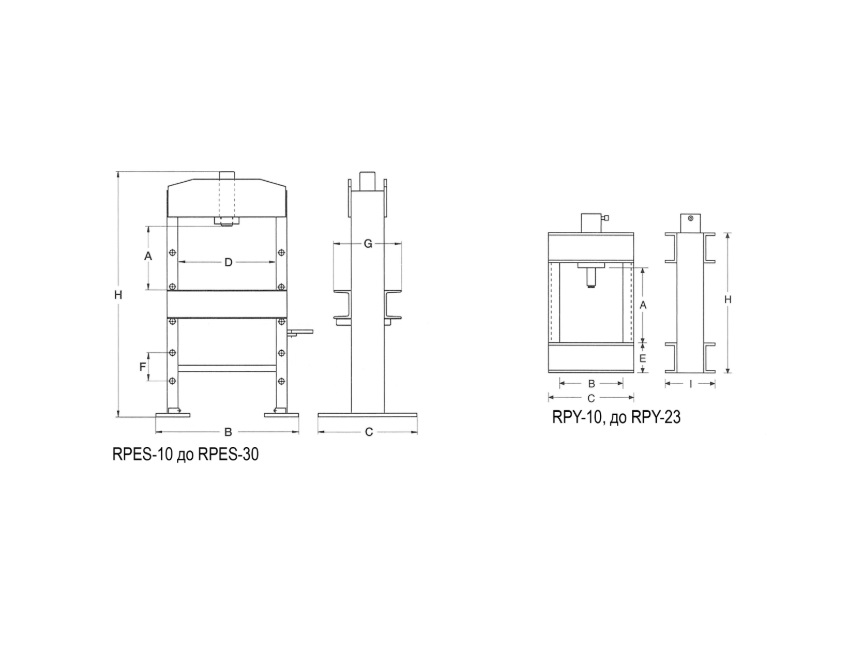

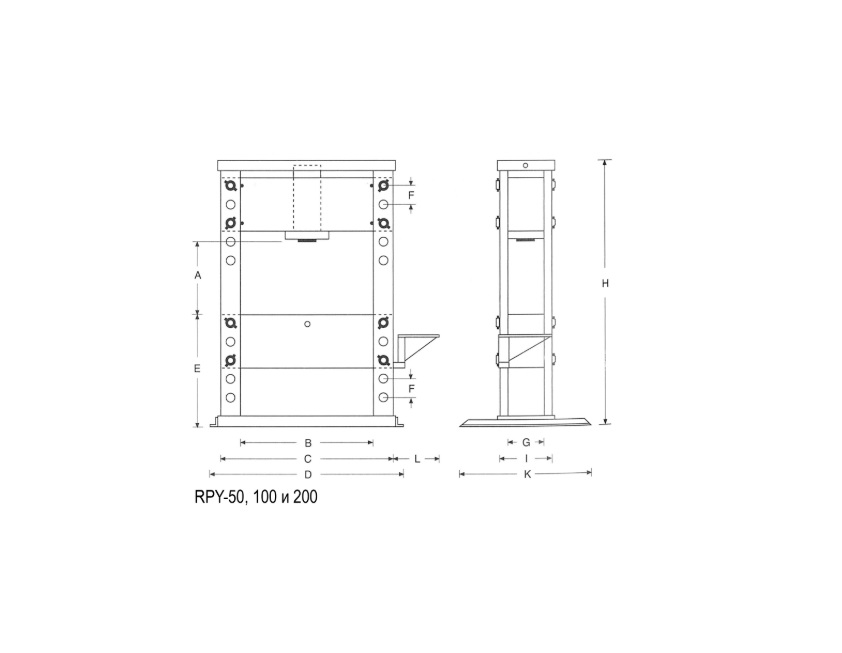

Схемы
