| Страна производства | Германия |
|---|---|
| Бренд | Yale |
| Грузоподъемность | от 125 кг до 980 кг |
| Корпус | Штампованная сталь |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |

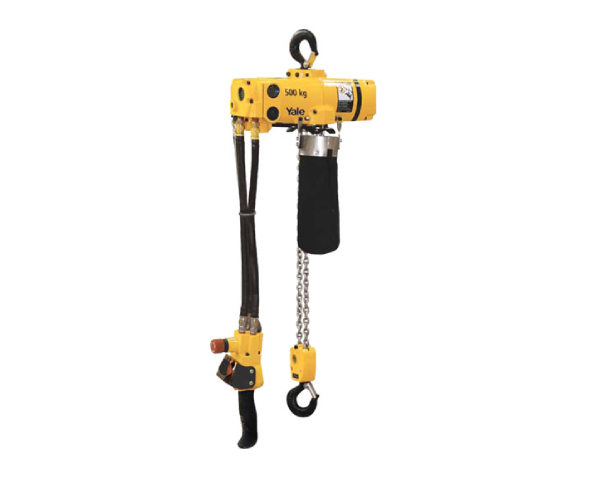

Таль компактного дизайна с малыми габаритными размерами для разностороннего применения при монтаже и сервисе.
Совет производителя — Помните, с целью обеспечения безупречной работы цепной тали с пневматическим приводом сжатый воздух для привода должен быть отфильтрован и промаслен!
Особенности
- Чувствительное управление с помощью подвесного пульта управления с 2 кнопками и кнопкой аварийного отключения, или с тросовым управлением (модель CPA 10-9);
- Сниженный уровень шума за счет шумопоглотителя;
- Рабочее давление 5-7 бар;
- Концевые выключатели;
- Надежная тормозная система;
- Взрывобезопасность;
Дополнительные опции

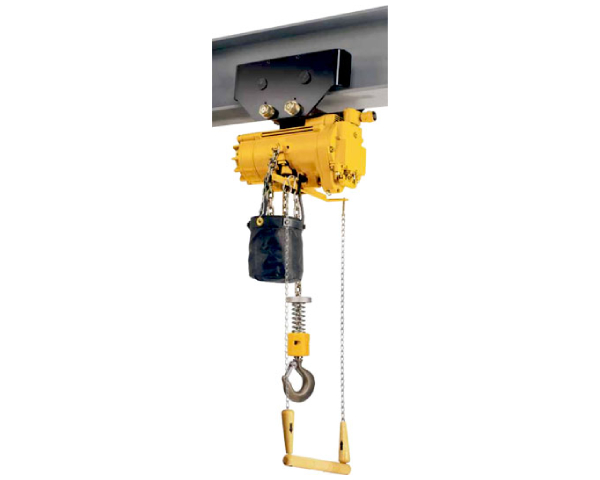

- Крантележки с ручным цепным приводом и без привода;
- Блок подготовки воздуха;
- Трасовое управление;
- Контейнер для сбора цепи;
Параметры моделей
| Модель |
Грузоподъёмность [кг] |
Кол-во ветвей цепи |
Cкорость подъёма при номин. нагрузке [м/мин] |
Скорость подъёма без нагрузки [м/мин] |
Скорость опускания при номин. нагрузке [м/мин] |
Расход воздуха при номин. нагрузке [м3/мин] |
Мощность двигателя [кВт] |
Вес при высоте подъёма 3м [кг] |
|---|---|---|---|---|---|---|---|---|
| CPA 1-13 | 125 | 1 | 13,1 | 17,1 | 11,3 | 0,9 | 0,4 | 15,4 |
| CPA 2-10 | 250 | 1 | 9,8 | 17,1 | 13,7 | 0,9 | 0,4 | 15,4 |
| CPA 5-5 | 500 | 2 | 4,6 | 7,9 | 6,7 | 0,9 | 0,4 | 17,2 |
| CPA 10-9 | 980 | 2 | 8,5 | 16,2 | 14,9 | 1,27 | 1,33 | 27,7 |

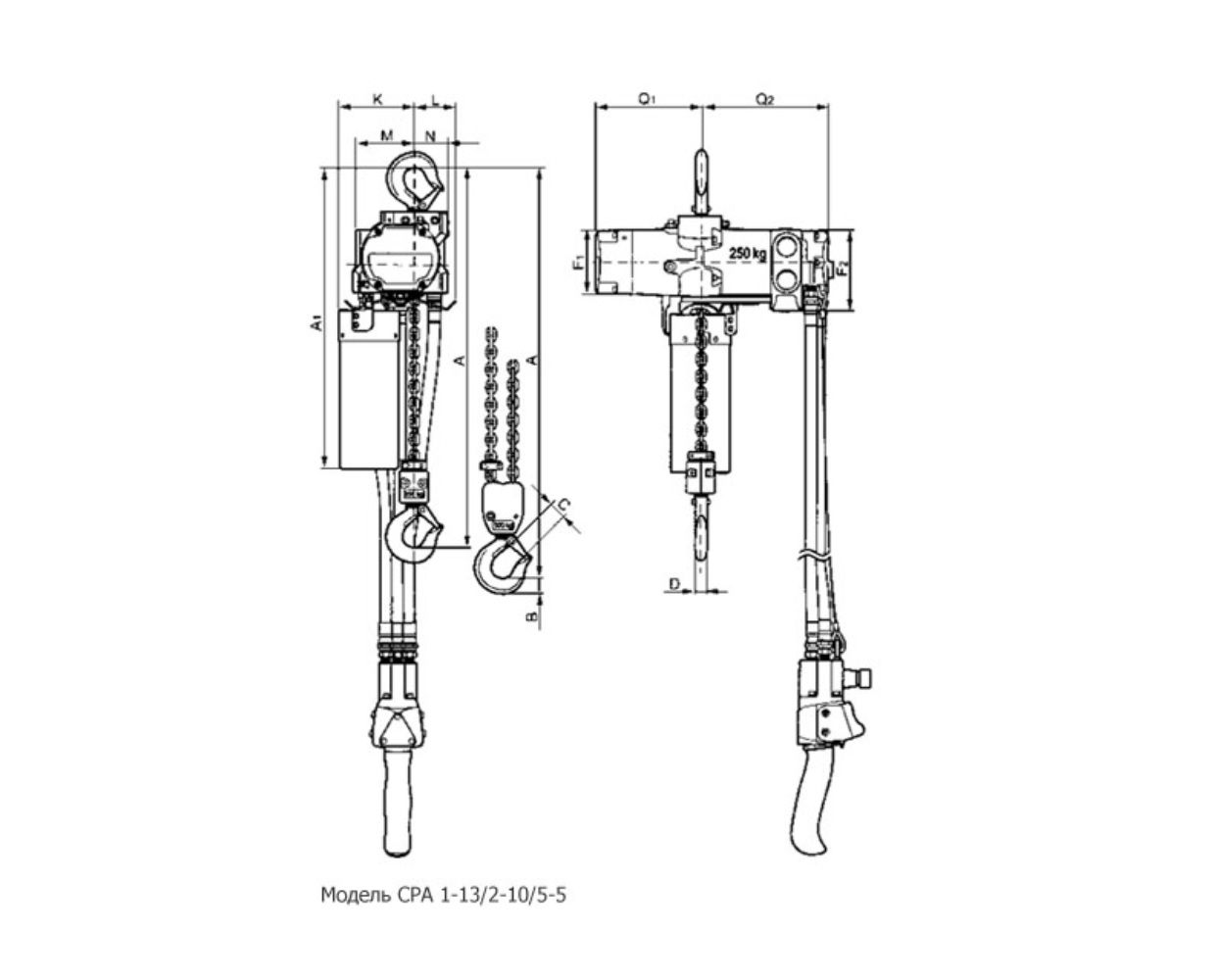

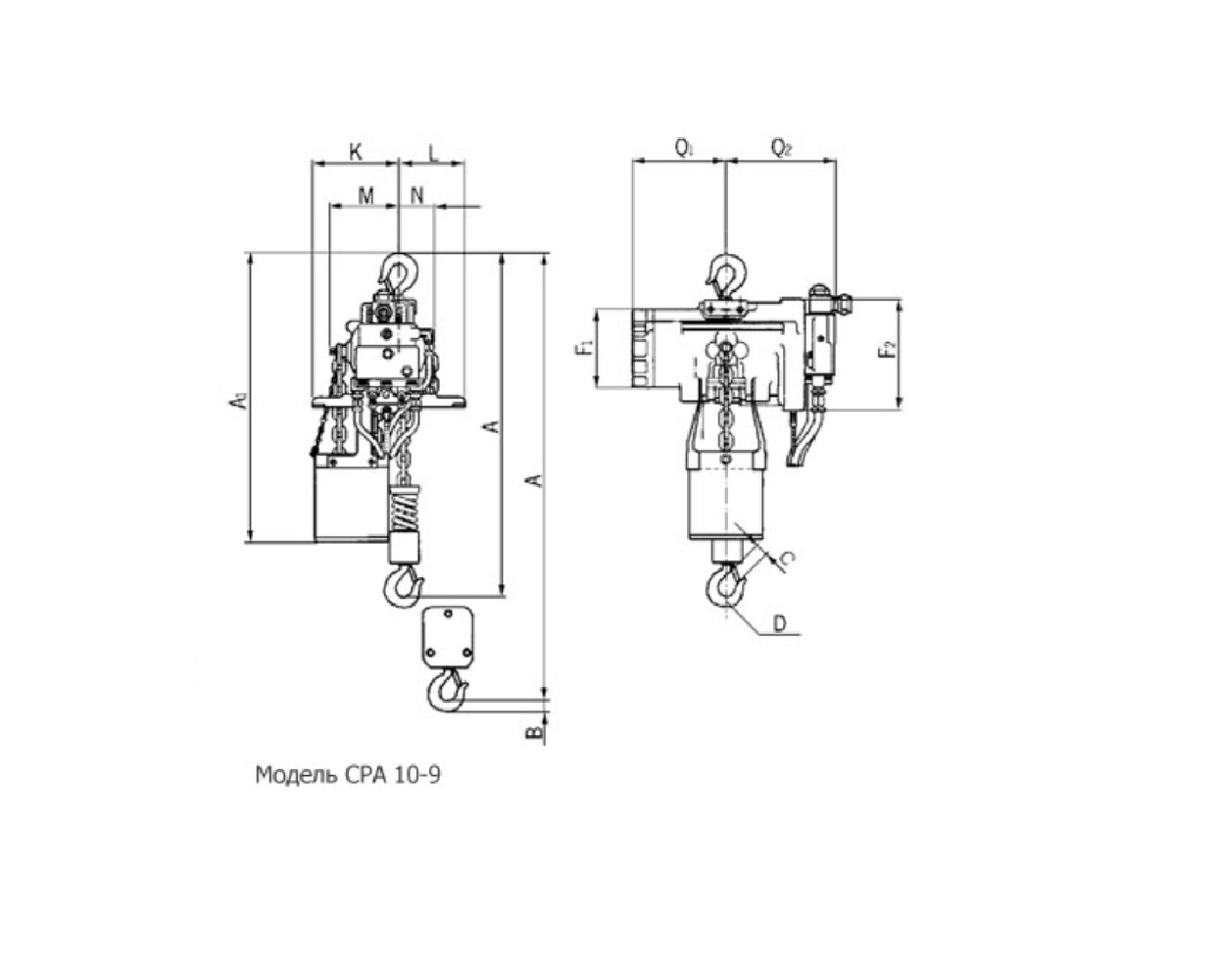

Размеры
| Модель | CPA 1-13 | CPA 2-10 | CPA 5-5 | CPA 10-9 |
|---|---|---|---|---|
|
A [мм] |
292 | 292 | 324 | 457 |
|
A1 [мм] |
410 | 410 | 410 | 508 |
|
B [мм] |
21 | 21 | 14 | 27 |
|
C [мм] |
20 | 20 | 24 | 28 |
|
D [мм] |
16 | 16 | 14 | 28 |
|
F1 [мм] |
90 | 90 | 90 | 130 |
|
F2 [мм] |
120 | 120 | 120 | 180 |
|
K [мм] |
103 | 103 | 103 | 165 |
|
L [мм] |
57 | 57 | 57 | 83 |
|
M [мм] |
120 | 120 | 120 | 135 |
|
N [мм] |
50 | 50 | 50 | 25 |
|
Q1 [мм] |
142 | 142 | 142 | 162 |
|
Q2 [мм] |
183 | 183 | 183 | 181 |
