| Страна производства | Германия |
|---|---|
| Бренд | Yale |
| Грузоподъемность | от 750 кг до 6 тонн |
| Корпус | Штампованная сталь |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Высота подъёма | 1.5 м |
| Безопасность | Кованые крюки при перегрузке не ломаются, а плавно разгибаются, обеспечивая безопасность оператору и окружающим, а литые предохранительные защёлки надёжно удерживают груз в крюке |
Рычажная таль Yale серии UNOplus-A на заказ выпускается во взрывобезопасном исполнении для применения в средах с горючей пылью или газами, а также для применения в шахтах. Тали в части взрывозащиты соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ГОСТ 31441.1-2011 (EN 13463-1:2001) «Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах.
Особенности
- Сертификат взрывобезопасного оборудования ТР ТС 012/2011;
- Детали тормоза, направляющая и разделитель цепи защищены от коррозии гальваническим покрытием;
- Все важные для пользователя характеристики, функции и особенности ручных талей серии UNOplus-A сохраняются и во взрывобезопасном исполнении;
- Прочный корпус из штампованной стали, удобный и надёжный переключатель направления, прочные крюки, не ломающиеся при перегрузке, высококачественные калиброванные цепи из легированной стали с оцинковкой, и прочие;
- Диапазон рабочих температур от -20 до +40 °С;
Параметры моделей UNOplus-A ATEX
| Модель |
Г/П [кг] |
Число ветвей цепи |
Размеры цепи (d × t) [мм] |
Высота подъёма при 1 обороте рычага [мм] |
Усилие на рычаге при номинальной нагрузке [кгс] |
Вес при стандартной высоте подъёма (1,5 м) [кг] |
|---|---|---|---|---|---|---|
|
UNOplus-А 750
|
750 | 1 | 5,6 × 17,1 | 27 | 22 | 6,3 |
|
UNOplus-А 1500
|
1500 | 1 | 7,1 × 21 | 22 | 35 | 9,2 |
|
UNOplus-А 3000
|
3000 | 1 | 10 × 28 | 20 | 40 | 16,9 |
|
UNOplus-А 6000
|
6000 | 2 | 10 × 28 | 10 | 43 | 28,6 |
На заказ:
- Противоперегрузочное устройство;
- Грузовая цепь из нержавеющей стали;

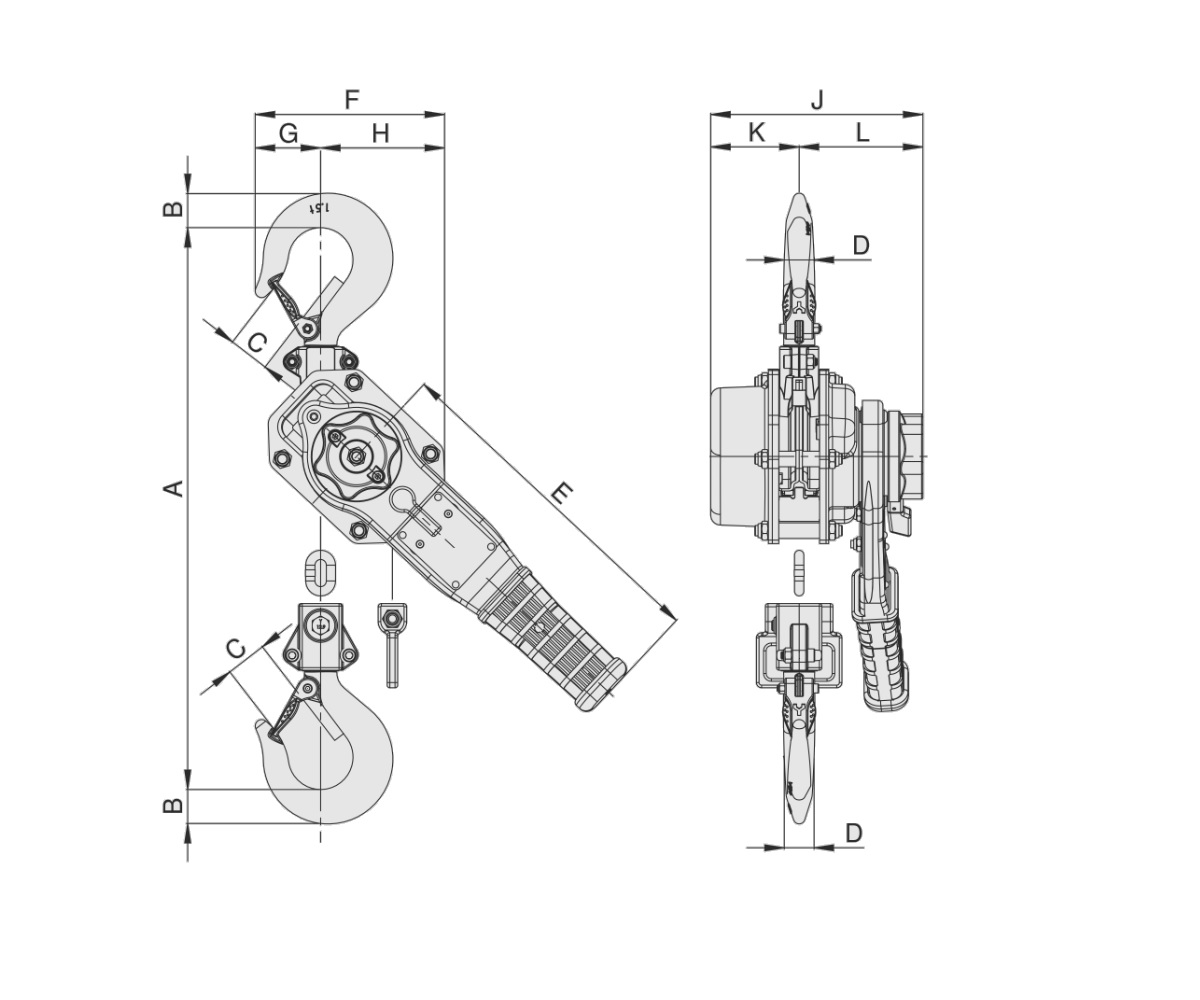

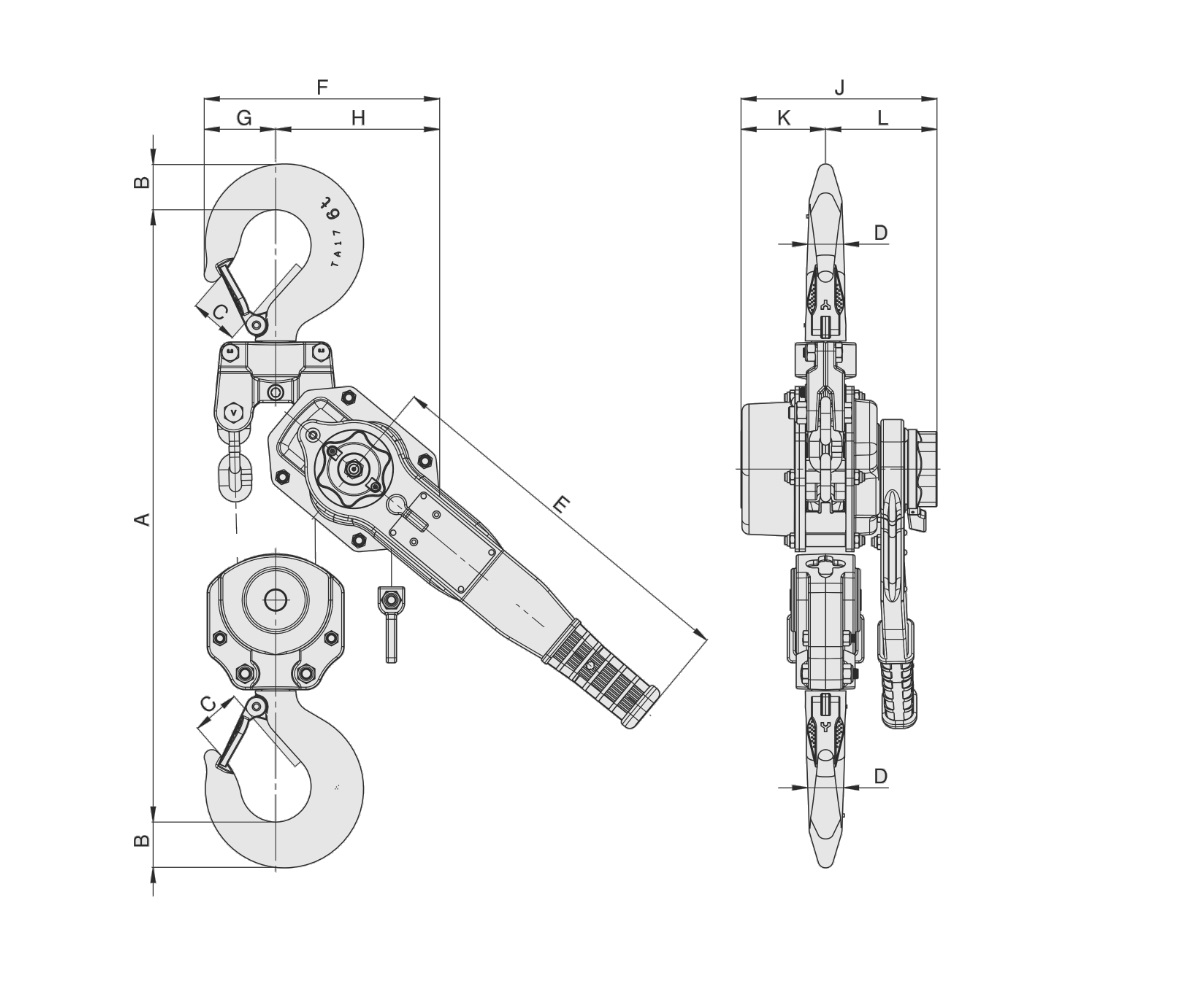

Размеры моделей
| Модель | UNOplus-A ATEX 750 | UNOplus-A ATEX 1500 | UNOplus-A ATEX 3000 | UNOplus-A ATEX 6000 |
|---|---|---|---|---|
|
A min. [мм] |
312 | 375 | 445 | 563 |
|
B [мм] |
20 | 26 | 37 | 45 |
|
C [мм] |
27 | 31 | 40 | 44 |
|
D [мм] |
18 | 21 | 28 | 35 |
|
E [мм] |
267 | 267 | 376 | 376 |
|
F [мм] |
121 | 146 | 180 | 232 |
|
G [мм] |
40 | 51 | 57 | 71 |
|
H [мм] |
81 | 95 | 123 | 161 |
|
J [мм] |
144 | 164 | 193 | 193 |
|
K [мм] |
53 | 68 | 83 | 83 |
|
L [мм] |
91 | 96 | 110 | 110 |
