| Страна производства | Германия |
|---|---|
| Бренд | Yale |
| Грузоподъемность | от 750 кг до 6 тонн |
| Корпус | Штампованная сталь |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Высота подъёма | 1.5 м |
| Безопасность | Кованые крюки при перегрузке не ломаются, а плавно разгибаются, обеспечивая безопасность оператору и окружающим, а литые предохранительные защёлки надёжно удерживают груз в крюке |

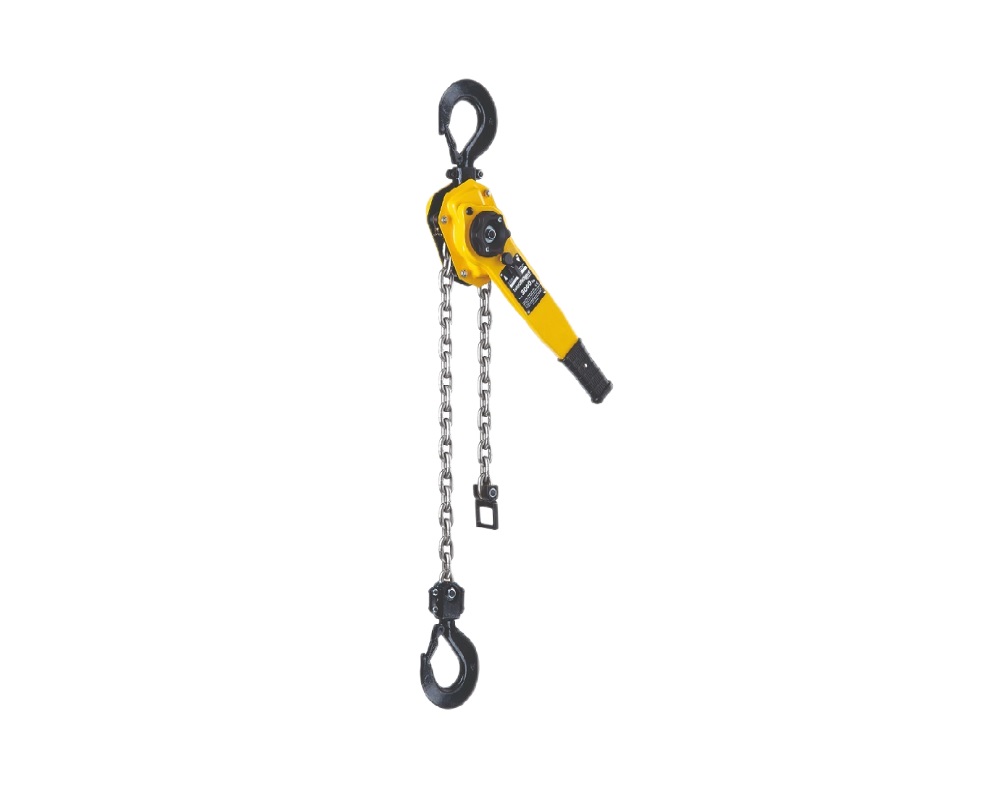

Таль Yale UNOplus серии А является результатом усовершенствования давно известной миру рычажной тали Yale UNOplus. Это таль с корпусом из штампованной стали, с плавно работающим механизмом свободной протяжки цепи, подходит для нормального режима эксплуатации. У новой модели улучшены эргономичность и некоторые технические характеристики, и значительно уменьшена масса, что делает её ещё более удобным инструментом.
Особенности
- направляющая цепи, разделитель цепи и детали тормоза покрыты цинком и хромом для защиты от коррозии;
- оптимизированный редуктор и улучшенные подшипники облегчают работу даже с коротким рычагом;
- литой наконечник цепи удобно использовать при свободной протяжке цепи, а его форма такова, что ни при каких условиях он не сможет войти в механизм тали и застрять там;
- прочный корпус выдерживает не самое деликатное обращение;
- конструкция тормоза, разработанная Томасом Уэстоном в 1875 году, доказавшая свою эффективность за все эти годы, до сих пор с успехом применяется в наших талях;
- механизм свободной протяжки цепи работает плавно и легко, даже одной рукой, и исключает возможность случайного переключения в нейтральный режим под нагрузкой;
- эргономичная резиновая накладка на рукоятке;
- кованые крюки при перегрузке не ломаются, а плавно разгибаются, обеспечивая безопасность оператору и окружающим, а литые предохранительные защёлки надёжно удерживают груз в крюке;
Параметры моделей UNOplus-A
| Модель |
Г/П [кг] |
Число ветвей цепи |
Размеры цепи (d × t) [мм] |
Высота подъёма при 1 обороте рычага [мм] |
Усилие на рычаге при номинальной нагрузке [кгс] |
Вес при стандартной высоте подъёма (1,5 м) [кг] |
|---|---|---|---|---|---|---|
|
UNOplus-A 750
|
750 | 1 | 5,6 × 17,1 | 27 | 22 | 6,3 |
|
UNOplus-А 1500
|
1500 | 1 | 7,1 × 21 | 22 | 35 | 9,2 |
|
UNOplus-А 3000 |
3000 | 1 | 10 × 28 | 20 | 40 | 16,9 |
|
UNOplus-А 6000 |
6000 | 2 | 10 × 28 | 10 | 43 | 28,6 |

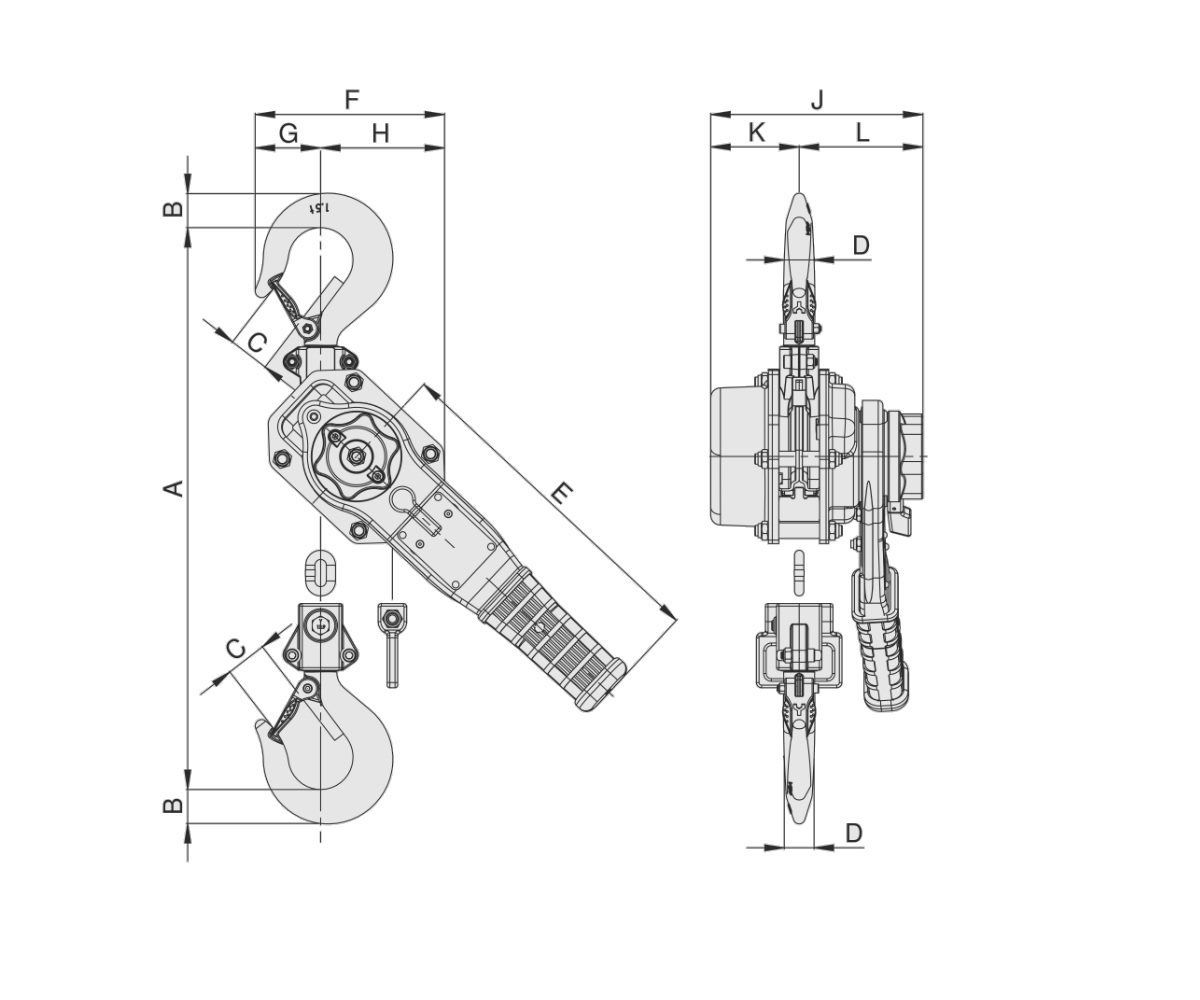

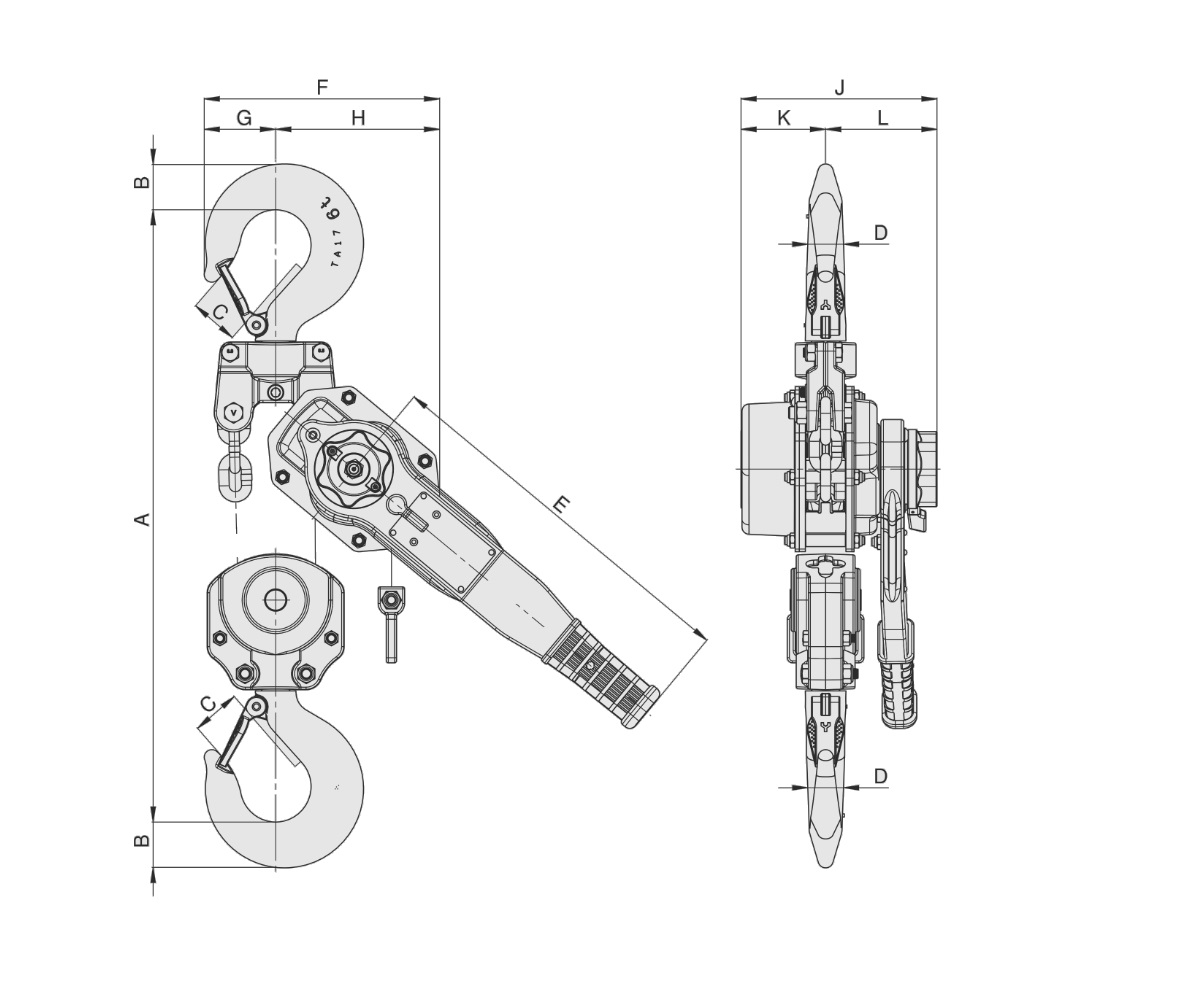

Размеры моделей
| Модель | UNOplus-A 750 | UNOplus-A 1500 | UNOplus-A 3000 | UNOplus-A 6000 |
|---|---|---|---|---|
|
A min. [мм] |
312 | 375 | 445 | 563 |
|
B [мм] |
20 | 26 | 37 | 45 |
|
C [мм] |
27 | 31 | 40 | 44 |
|
D [мм] |
18 | 21 | 28 | 35 |
|
E [мм] |
267 | 267 | 376 | 376 |
|
F [мм] |
121 | 146 | 180 | 232 |
|
G [мм] |
40 | 51 | 57 | 71 |
|
H [мм] |
81 | 95 | 123 | 161 |
|
J [мм] |
144 | 164 | 193 | 193 |
|
K [мм] |
53 | 68 | 83 | 83 |
|
L [мм] |
91 | 96 | 110 | 110 |
