| Страна производства | Германия |
|---|---|
| Бренд | Yale |
| Грузоподъемность | от 750 кг до 3 тонн |
| Корпус | Алюминиевый |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Высота подъёма | 1.5 м |
| Цепь | Оцинкованная, калиброванная, в соответствии с международными стандартами и нормами |

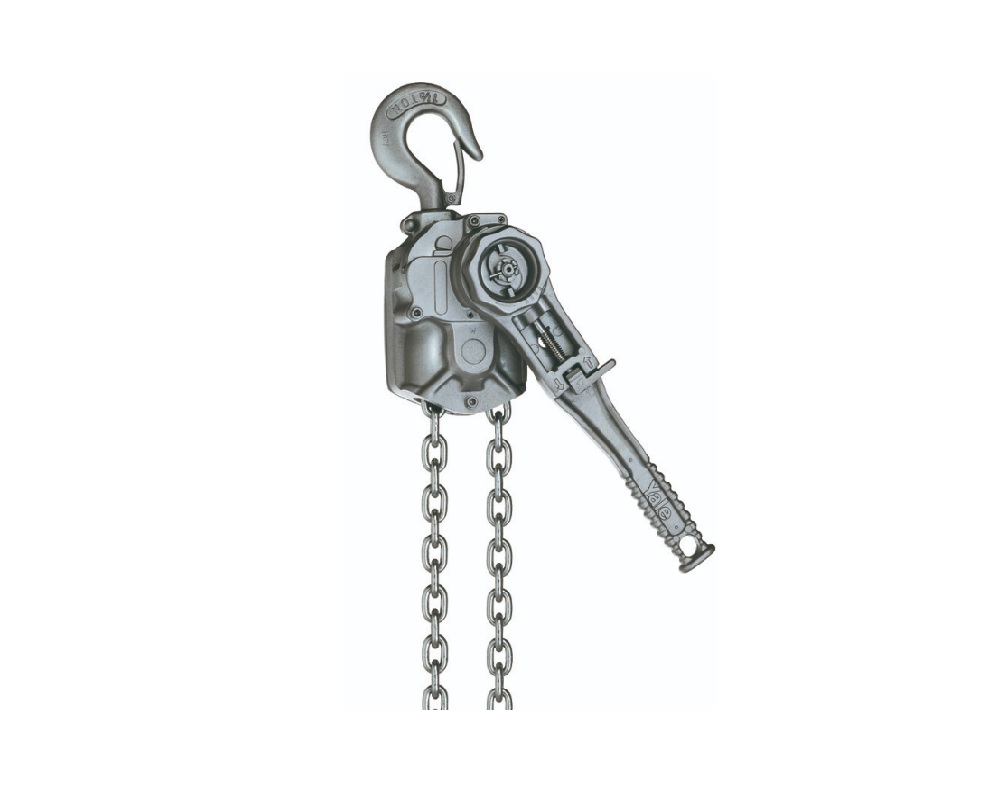

В качестве грузоподъёмного элемента выступает цепь, которая проходит через цепной шкив тали, соединённый с рычагом напрямую или через редуктор. Движение груза осуществляется вращением или качающими движениями рычага. При этом, ручное усилие, требуемое для вращения рычага тали, лежит в диапазоне от 10 до 40 кгс.
Особенности
- Закрытый алюминиевый корпус не допускает попадание грязи внутрь тали. Антикоррозийное исполнение;
- Закрытый корпус и рычаг, выполнены из высококачественного алюминия;
- Минимум усилий при работе с рычагом. Благодаря точно подобранным игольчатым подшипникам, с талью возможно работать с минимальными усилиями;
- Стандартный механизм освобождения цепи для быстрого прикрепления груза или прогона цепи через таль в обоих направлениях;
- Направляющая цепи отлита в составе основной конструкции, что обеспечивает дополнительную жесткость;
- Цепь оцинкованная, калиброваная, выполнена в соответствии с международными стандартами и нормами;
- Стандартная цепь может быть заменена на стальную нержавеющую цепь;
Параметры моделей
| Модель |
Грузоподъемность [кг] |
Кол-во ветвей цепи |
Калибр цепи [мм] |
Высота подъема при повороте рычага на 360° [мм] |
Ручное усилие при подъеме груза с макс. весом [кгс] |
Собственный вес при высоте подъема 1.5м [кг] |
|---|---|---|---|---|---|---|
| AL 750 | 750 | 1 | 6,3×19,1 | 30 | 16 | 6,4 |
| AL 1000 | 1000 | 1 | 6,3×19,1 | 30 | 22 | 6,6 |
| AL 1500 | 1500 | 1 | 7,1×21,2 | 16 | 18 | 10,0 |
| AL 3000 | 3000 | 1 | 10×30,2 | 14 | 28 | 18,0 |

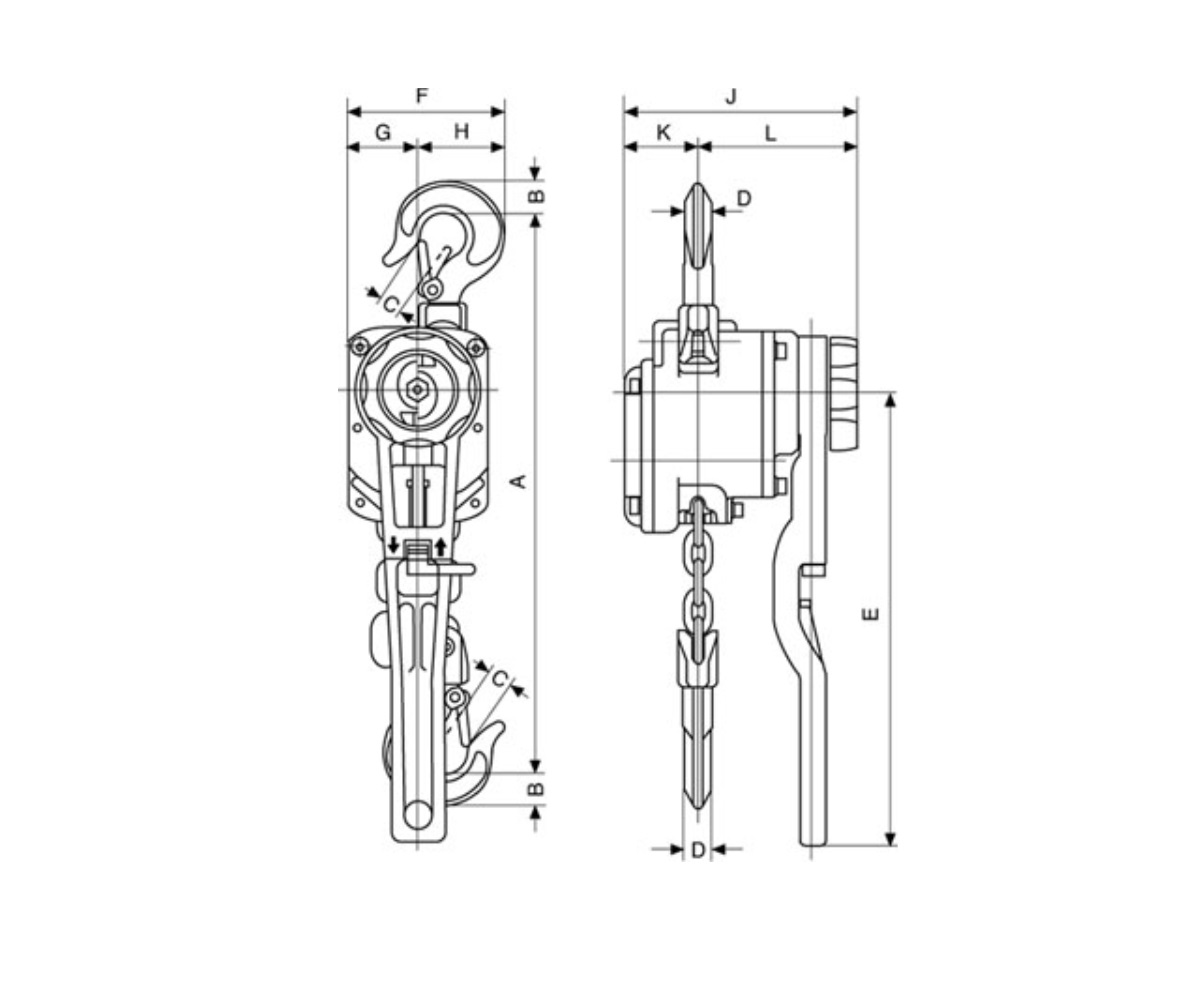

Размеры
| Модель | AL 750 | AL 1000 | AL 1500 | AL 3000 |
|---|---|---|---|---|
|
A мин. [мм] |
315 | 325 | 380 | 455 |
|
B [мм] |
20 | 23 | 27 | 36 |
|
C [мм] |
22 | 23 | 26 | 33 |
|
D [мм] |
14 | 16 | 20 | 24 |
|
E [мм] |
300 | 300 | 300 | 400 |
|
F [мм] |
106 | 109 | 138 | 168 |
|
G [мм] |
47 | 47 | 60 | 75 |
|
H [мм] |
59 | 62 | 78 | 93 |
|
J [мм] |
154 | 154 | 177 | 212 |
|
K [мм] |
49 | 49 | 74 | 94 |
|
L [мм] |
105 | 105 | 103 | 118 |
