| Страна производства | Германия |
|---|---|
| Бренд | Yale |
| Грузоподъемность | от 500 кг до 50 т |
| Цепь | Оцинкованная, калиброванная |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Высота подъёма | 3 м |
Особенности
- Прочные болты, соединяющие боковины корпуса, крышку редуктора и крышку ручного цепного механизма;
- Прецизионно выполненные направляющие ролики делают движение цепи плавным;
- Подшипники в редукторе, боковины, и шкив грузовой цепи — высококачественные детали, обеспечивающие большой срок службы;
- Детали тормоза с оцинковкой и жёлтым хромовым покрытием защищены от коррозии;
- Во избежание трения цепи и травмирования оператора входное отверстие для цепи и крепление верхнего крюка покрыты защитным материалом;
На заказ
- Противоперегрузочное устройство;
- Контейнер для сборки цепи;
- Крантележки с ручным цепным приводом;
Технические данные модели VSIII
| Модель | Грузоподъёмность [кг] / кол-во ветвей цепи |
Калибр цепи (d x p) [мм] — класс |
Подъём груза при протяжке 1м ручной цепи [мм] |
Ручное усилие при номинальном грузе [кгс] |
Масса с цепями на высоту подъёма 3 м [кг] |
|---|---|---|---|---|---|
| VSIII 0,5/1 | 500/1 | 5 x 15 — T | 26 | 21 | 9,0 |
| VSIII 1,0/1 | 1000/1 | 6 x 18 — T | 24 | 24 | 11,5 |
| VSIII 2,0/1 | 2000/1 | 8 x 24 — T | 19 | 32 | 19,0 |
| VSIII 3,0/1 | 3000/1 | 10 x 30 — T | 12 | 40 | 31,0 |
| VSIII 5,0/2 | 5000/2 | 10 x 30 — T | 8 | 41 | 4,0 |
| VSIII 10/4 | 10000/4 | 10 x 30 — T | 2.84 | 37 | 78,5 |
| VSIII 20/8 | 20000/8 | 10 x 30 — T | 1,42 | 44,5 | 197 |
| VSIII 30/12 | 30000/12 | 10 x 30 — T | 0,83 | 46,3 | 268 |
| VSIII 50/18 | 50000/18 | 10 x 30 — T | 0,56 | 53,6 | 540 |

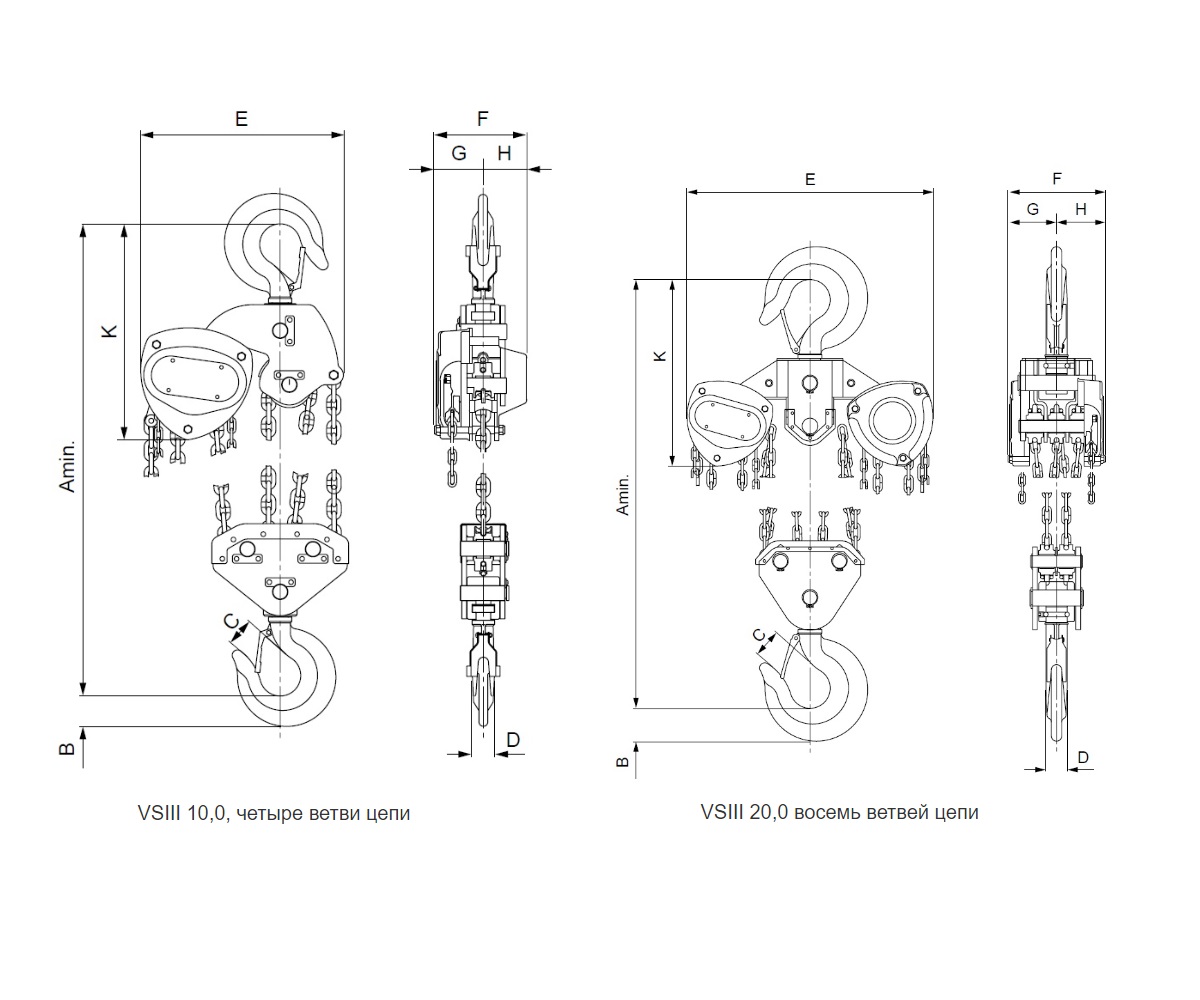

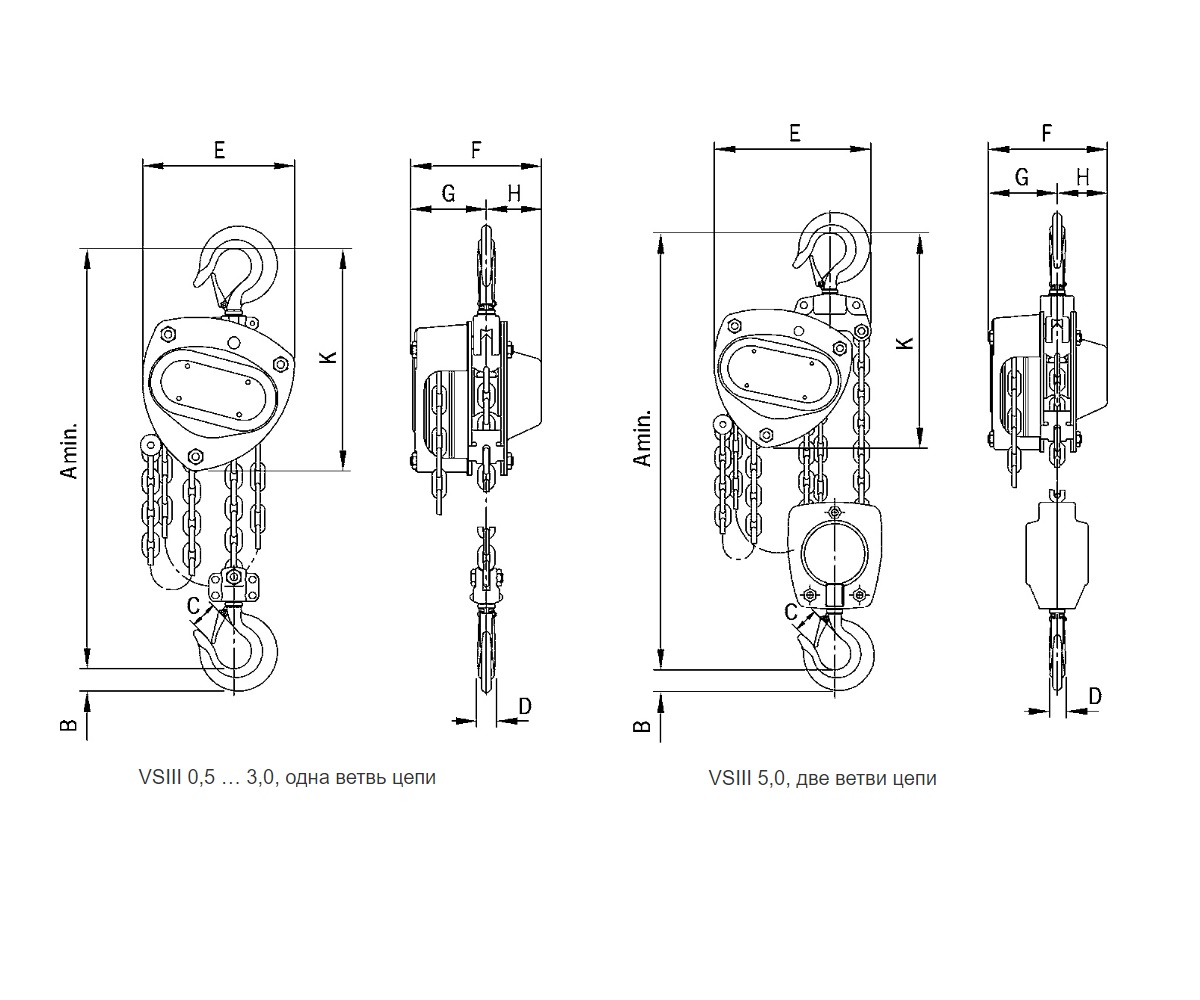

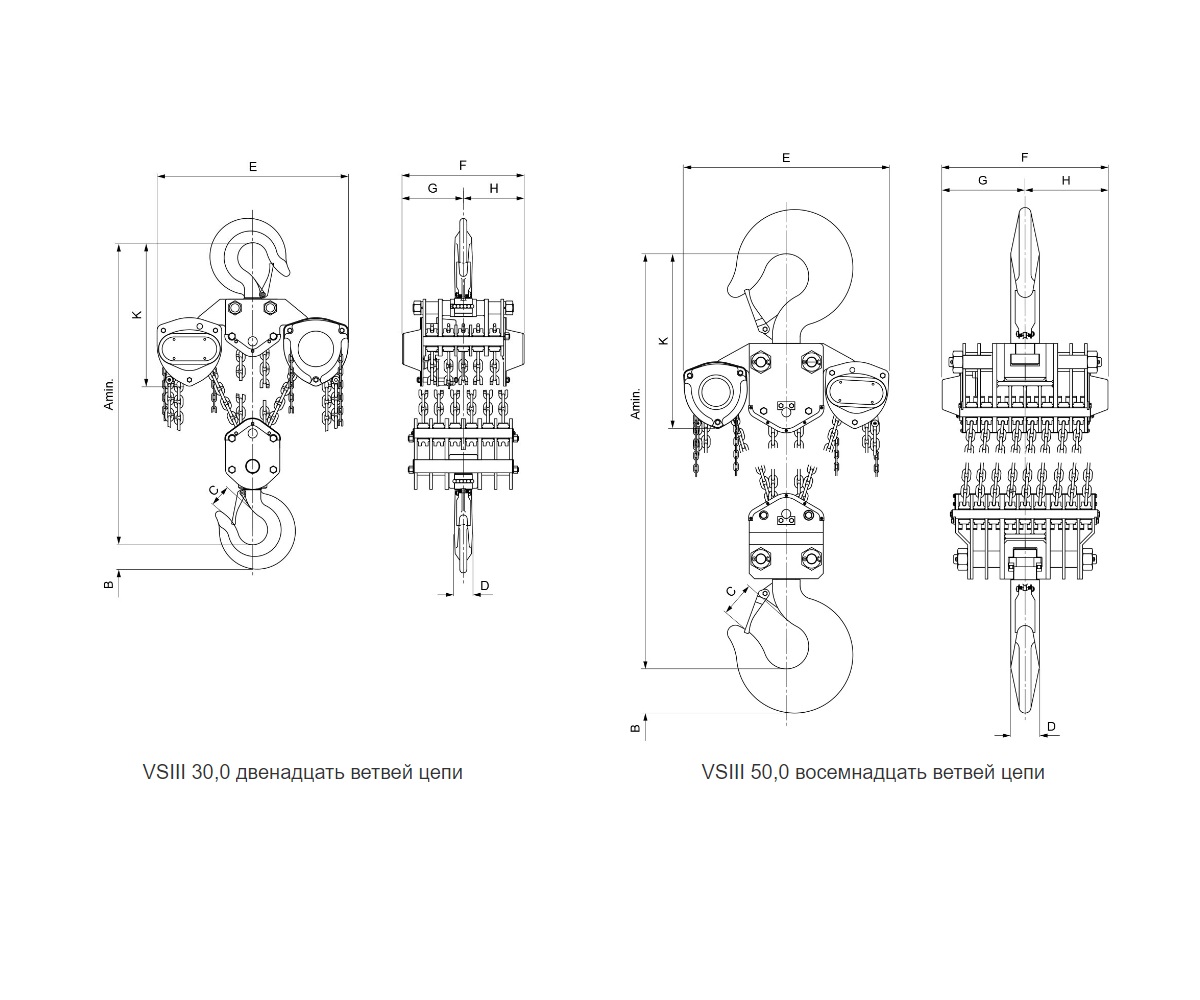

Размеры модели VSIII
| Модель | VSIII 0,5/1 | VSIII 1,0/1 | VSIII 2,0/1 | VSIII 3,0/1 | VSIII 5,0/2 | VSIII 10/4 | VSIII 20/8 | VSIII 30/12 | VSIII 50/18 |
|---|---|---|---|---|---|---|---|---|---|
|
Amin. [мм] |
350 | 380 | 460 | 570 | 700 | 860 | 950 | 1112 | 1700 |
|
В [мм] |
21 | 27 | 37 | 46 | 56 | 63 | 90 | 90 | 165 |
|
C [мм] |
28 | 32 | 41 | 44 | 50 | 65 | 86 | 85 | 135 |
|
D [мм] |
16 | 19 | 27 | 31 | 37 | 47 | 69 | 67 | 108 |
|
E [мм] |
145 | 158 | 205 | 240 | 250 | 463 | 860 | 704 | 776 |
|
F [мм] |
140 | 155 | 180 | 210 | 190 | 104 | 200 | 410 | 627 |
|
G [мм] |
80 | 87 | 94 | 110 | 95 | 55 | 100 | 225 | 314 |
|
H [мм] |
60 | 68 | 86 | 100 | 95 | 50 | 100 | 186 | 314 |
|
K [мм] |
240 | 270 | 320 | 370 | 410 | 448 | 508 | 528 | 656 |
