| Страна производства | Германия |
|---|---|
| Бренд | Yale |
| Грузоподъемность | от 500 кг до 20 т |
| Корпус | Штампованная сталь |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Высота подъёма | 3 м |

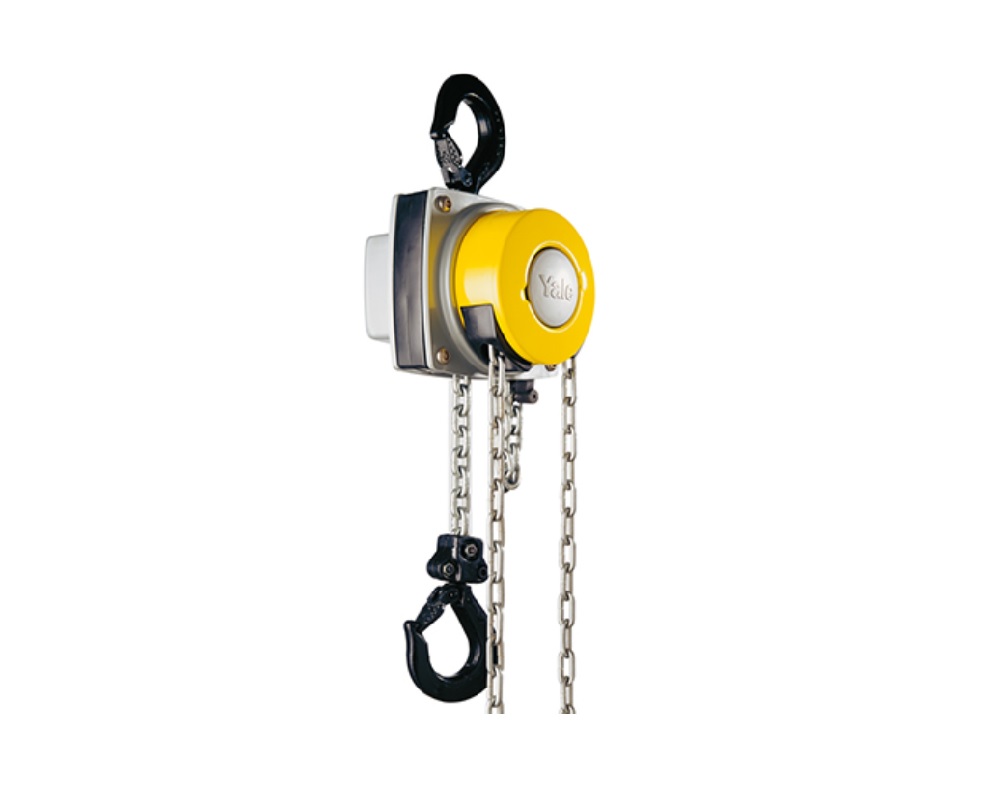

Эта таль с инновационным дизайном и патентованной конструцкцией разработана для эксплуатации в тяжёлых условиях. Кожух ручной цепи вращается на 360° и позволяет тем самым осуществлять работу в любом положении, в том числе в отдалении от груза.
Особенности
- Закрытый прочный корпус из штампованной стали защищает все внутренние детали даже в очень тяжелых условиях;
- Чрезвычайно малая габаритная высота позволяет максимально использовать высоту помещения;
- Революционная вращающаяся на 360 градусов направляющая тяговой цепи позволяет оператору работать с практически любого угла: в ограниченном пространстве или над грузом. Талью Yalelift можно управлять даже в стороне от груза, что делает возможным ее использование для горизонтального перетягивания или закрепления. Благодаря дополнительной маневренности, оператор не будет находиться в опасной зоне под грузом;
На заказ
- Фрикционная муфта для защиты от перегрузки;
- Контейнер цепи;
- Цепи из нержавеющей стали;
- Антикоррозийное исполнение;
Параметры моделей
| Модель |
Грузоподъемность [кг] |
Кол-во ветвей цепи |
Калибр цепи [мм] |
Прогон тяговой цепи для подъема груза на 1м [м] |
Ручное усилие при подъеме груза с макс. весом [кгс] |
Собственный вес при высоте подъема 3м [кг] |
|---|---|---|---|---|---|---|
| YL 500 | 500 | 1 | 5×15 | 30 | 21 | 9 |
| YL 1000 | 1000 | 1 | 6×18 | 49 | 30 | 13 |
| YL 2000 | 2000 | 1 | 8×24 | 71 | 32 | 20 |
| YL 3000 | 3000 | 1 | 10×30 | 87 | 38 | 29 |
| YL 5000 | 5000 | 2 | 10×30 | 174 | 34 | 38 |
| YL 10000 | 10000 | 3 | 10×30 | 261 | 44 | 71 |
| YL 20000 | 20000 | 6 | 10×30 | 522 | 2×44 | 196 |

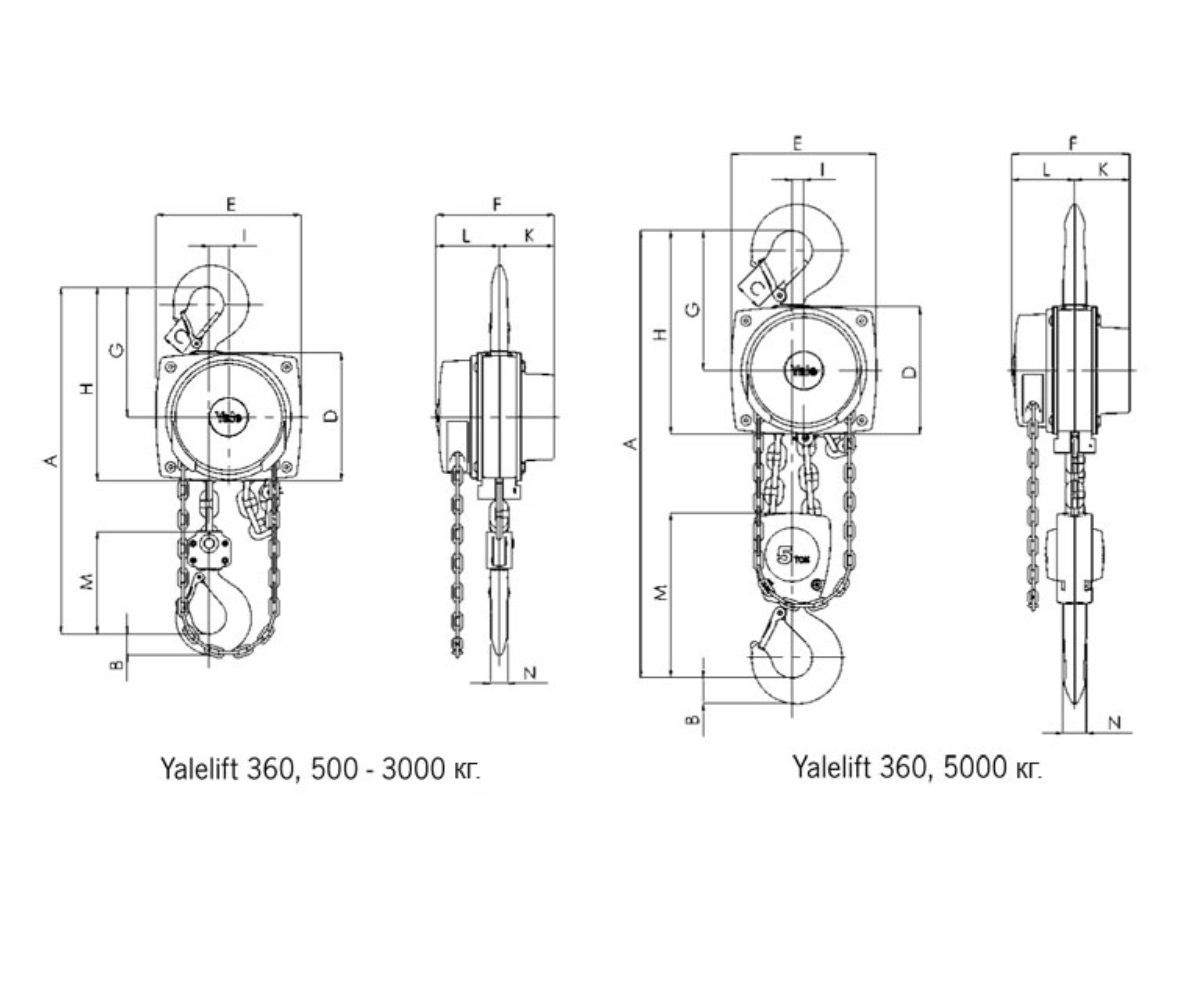

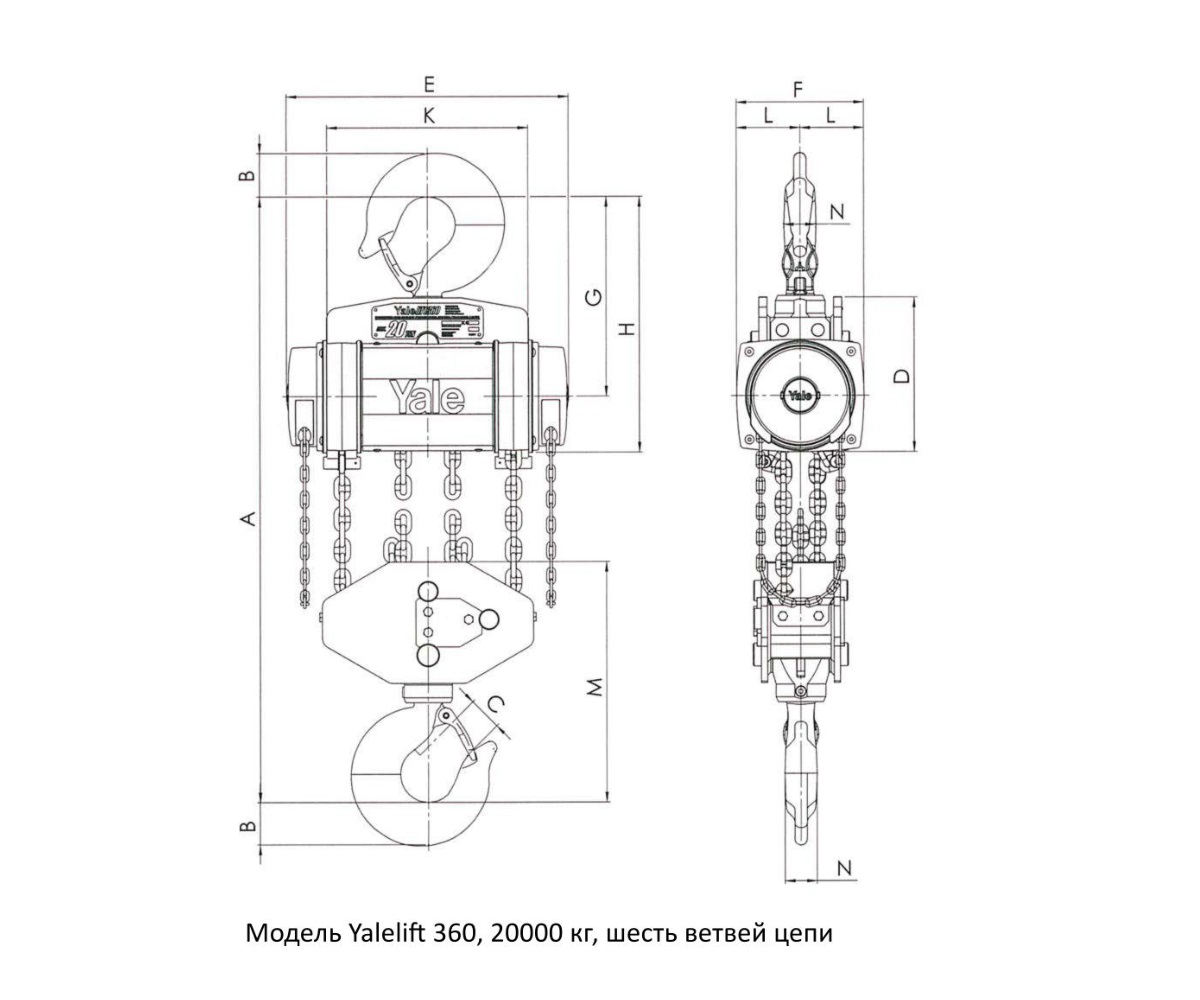

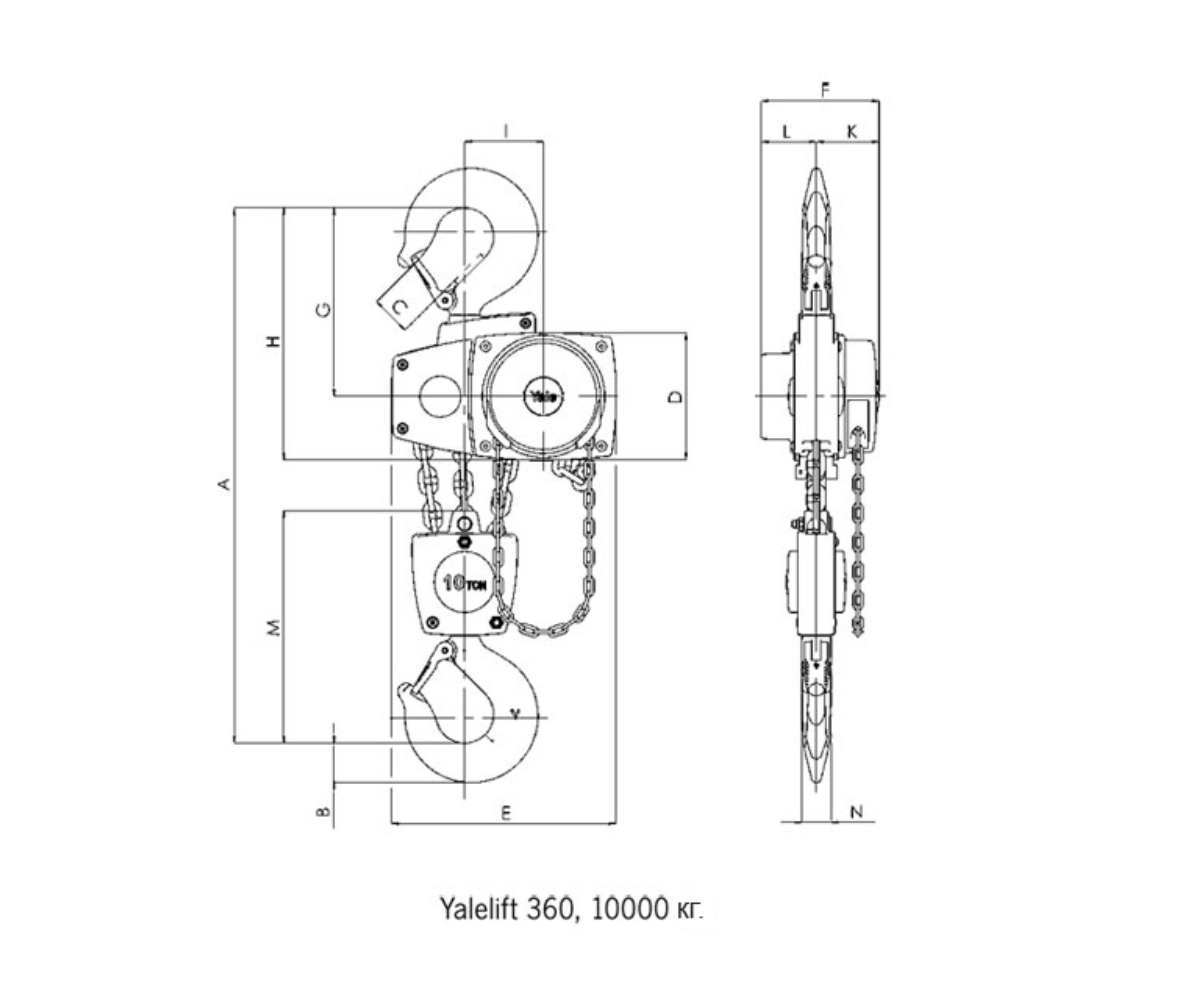

Размеры
| Модель | YL 500 | YL 1000 | YL 2000 | YL 3000 | YL 5000 | YL 10000 | YL 20000 |
|---|---|---|---|---|---|---|---|
|
A мин. [мм] |
300 | 335 | 395 | 520 | 654 | 825 | 1010 |
|
B [мм] |
17 | 22 | 30 | 38 | 45 | 68 | 85 |
|
C [мм] |
24 | 29 | 35 | 40 | 47 | 68 | 64 |
|
D [мм] |
133 | 156 | 182 | 220 | 220 | 220 | 303 |
|
E [мм] |
148 | 175 | 203 | 250 | 250 | 383 | 555 |
|
F [мм] |
148 | 167 | 194 | 219 | 219 | 219 | 250 |
|
G [мм] |
139 | 164 | 192 | 225 | 242 | 326 | 391 |
|
H [мм] |
206 | 242 | 283 | 335 | 352 | 436 | 501 |
|
I [мм] |
24 | 24 | 31 | 34 | 21 | 136 | — |
|
K [мм] |
61 | 70 | 83 | 95 | 95 | 95 | 396 |
|
L [мм] |
87 | 97 | 111 | 124 | 124 | 124 | 125 |
|
M [мм] |
110 | 125 | 156 | 178 | 285 | 401 | 471 |
|
N [мм] |
14 | 19 | 22 | 30 | 37 | 50 | 56 |
