| Страна производства | Германия |
|---|---|
| Бренд | Yale |
| Грузоподъемность | от 500 до 20 т |
| Модели | ITP — Серия моделей с холостой крантележкой; ITG — Серия моделей с приводной крантележкой |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Высота подъёма | 3 м |
Особенности
- Малая строительная высота;
- Монтаж крантележки на балку осуществляется без разборки;
- Ролики крантележки имеют сложный профиль, поэтому подходят для кранаблок с параллельными гранями и с гранями под углом;
- Ролики установлены на высококачественных герметичных шарикоподшипниках, снабжены смазкой на весь срок службы;
- Устройства предотвращения падения и опрокидывания в стандартном варианте исплонения;
- Два исполнения по ширине кранбалки: Диапазон А: для полки балки до 180 мм, для талей до 5 т; Диапазон B: для полки балки до 180-300 мм, для всех г/п;
Дополнительные опции
- Противоперегрузочное устройство;
- Буферные амортизаторы;
- Стопорное устройство;
Параметры моделей
| Модель |
Грузоподъемность [кг] |
Количество ветвей цепи | Исполнение крантележи по ширине |
Ширина полки балки b [мм] |
Толщина полки балки t макс. [мм] |
Радиус дуги мин. [м] |
Собственный вес при высоте подъема 3м, P [кг] |
Собственный вес при высоте подъема 3м, G [кг] |
Собственный вес при высоте подъема 3м со стопором, P [кг] |
Собственный вес при высоте подъема 3м со стопором, G [кг] |
|---|---|---|---|---|---|---|---|---|---|---|
| YLIT 500 | 500 | 1 | A | 50-180 | 19 | 0,9 | 20 | 24 | 26 | 31 |
| YLIT 500 | 500 | 1 | B | 180-300 | 19 | 0,9 | 21 | 25 | 27 | 32 |
| YLIT 1000 | 1000 | 1 | A | 50-180 | 19 | 0,9 | 27 | 32 | 35 | 40 |
| YLIT 1000 | 1000 | 1 | B | 180-300 | 19 | 0,9 | 29 | 33 | 37 | 41 |
| YLIT 2000 | 2000 | 1 | A | 58-180 | 19 | 1,15 | 44 | 49 | 52 | 57 |
| YLIT 2000 | 2000 | 1 | B | 180-300 | 19 | 1,15 | 46 | 50 | 54 | 58 |
| YLIT 3000 | 3000 | 1 | A | 74-180 | 27 | 1,5 | 77 | 82 | 86 | 91 |
| YLIT 3000 | 3000 | 1 | B | 180-300 | 27 | 1,4 | 79 | 84 | 88 | 93 |
| YLIT 5000 | 5000 | 2 | A | 98-180 | 27 | 2,0 | 125 | 130 | 135 | 140 |
| YLIT 5000 | 5000 | 2 | B | 180-300 | 27 | 1,8 | 129 | 134 | 139 | 144 |
| YLIT 10000 | 10000 | 3 | B | 125-310 | 40 | 1,8 | по запросу | по запросу | по запросу | по запросу |
| YLIT 20000 | 20000 | 6 | B | 180-310 | 40 | по запросу | по запросу | по запросу | по запросу | по запросу |

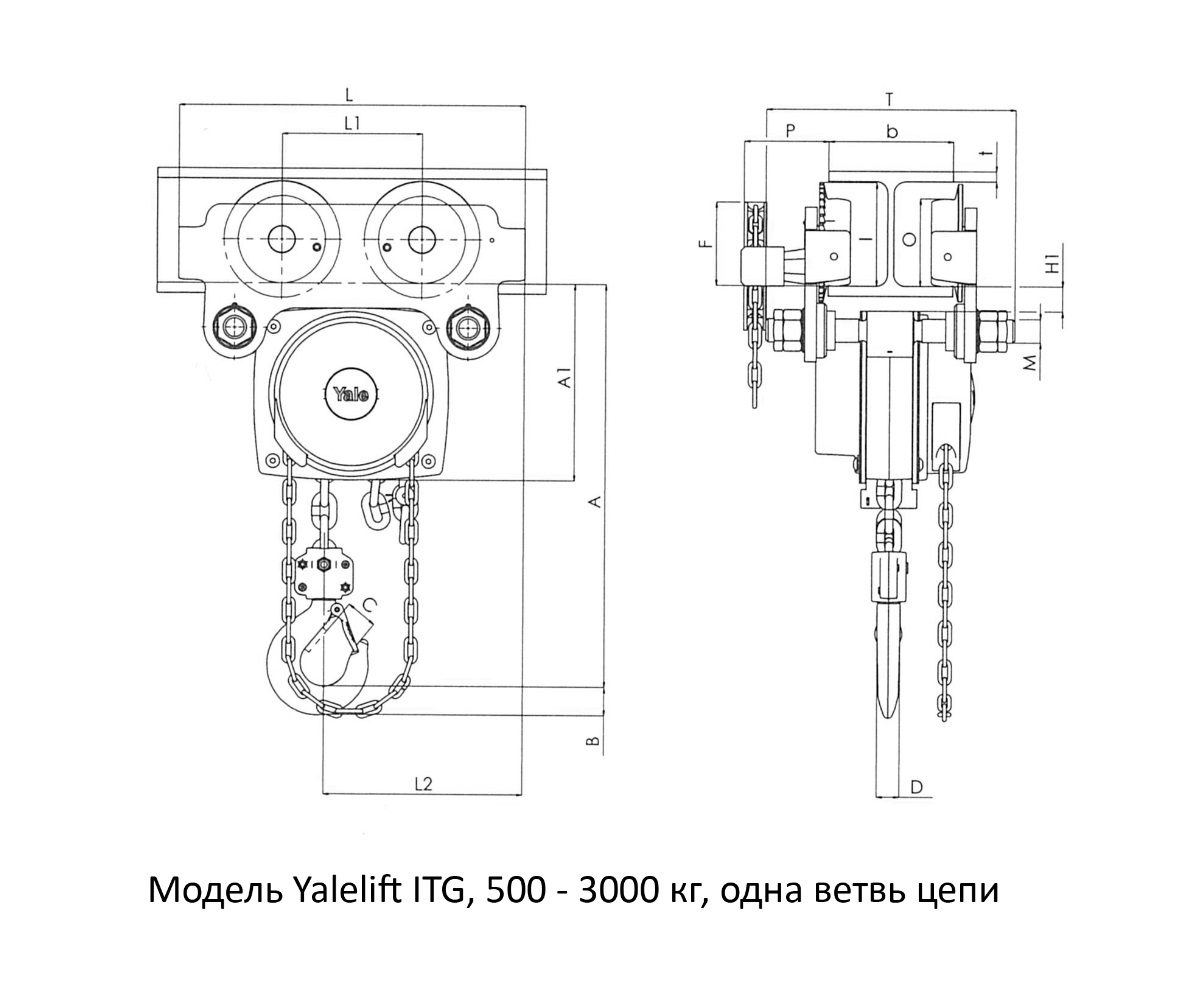

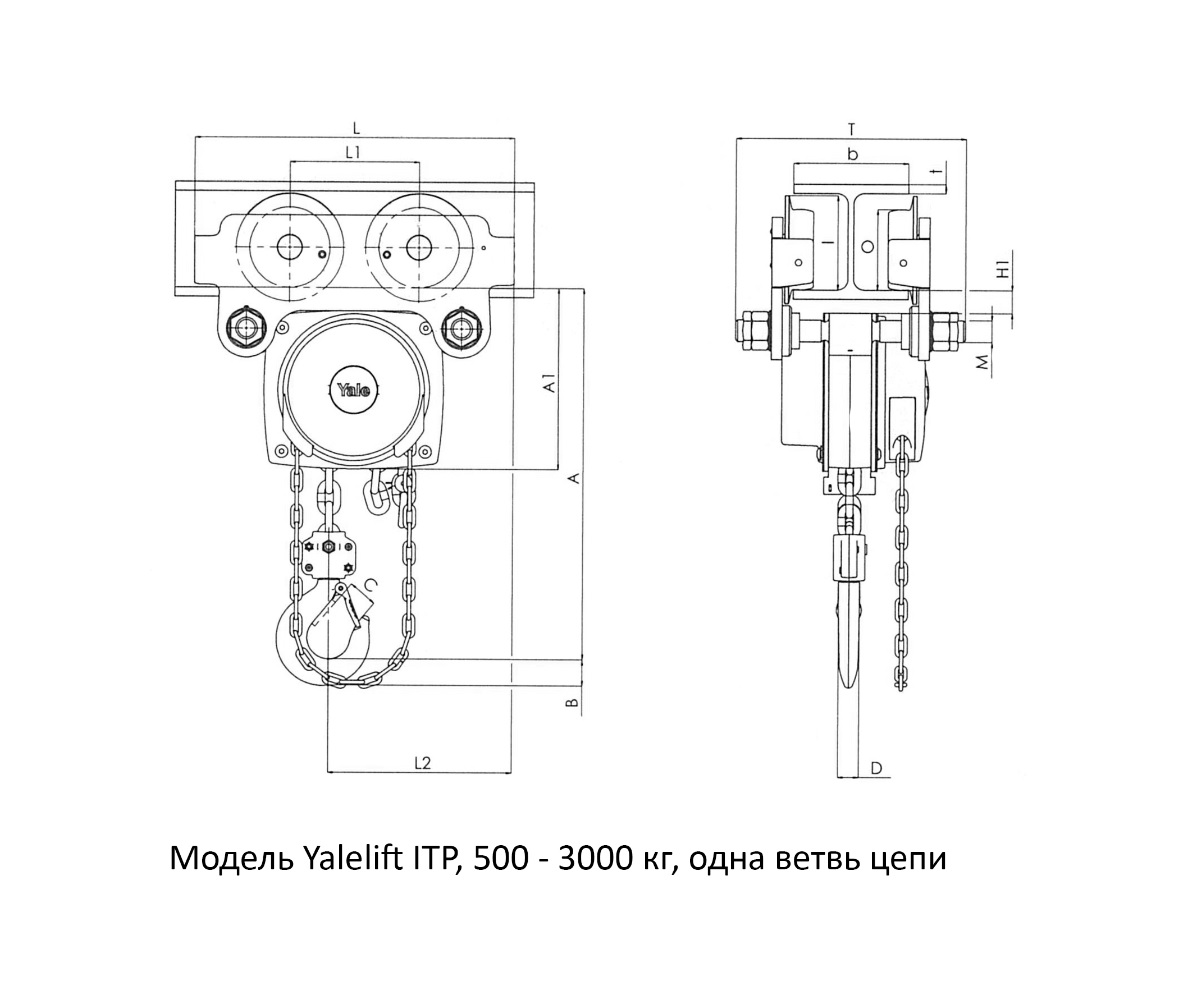

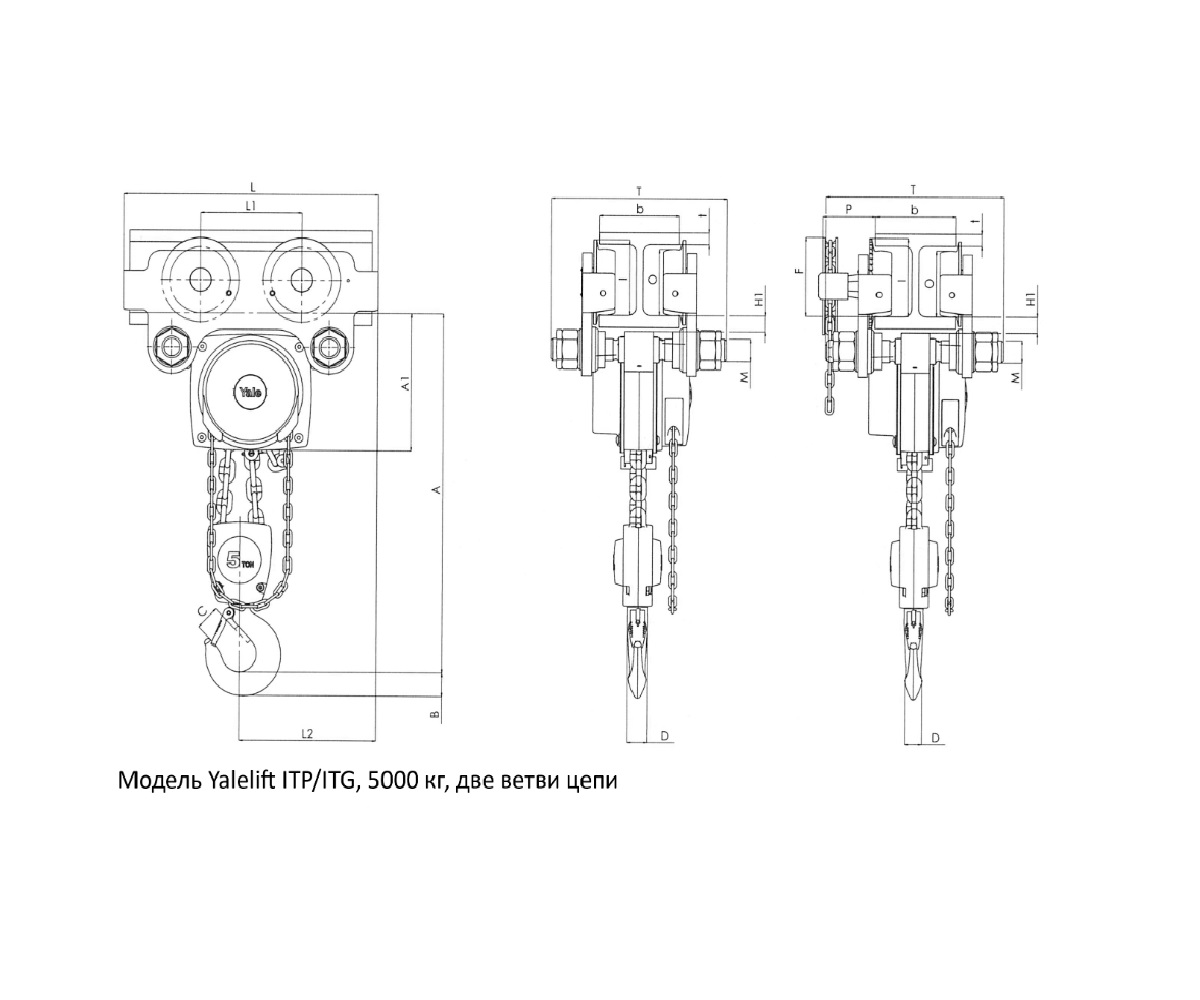

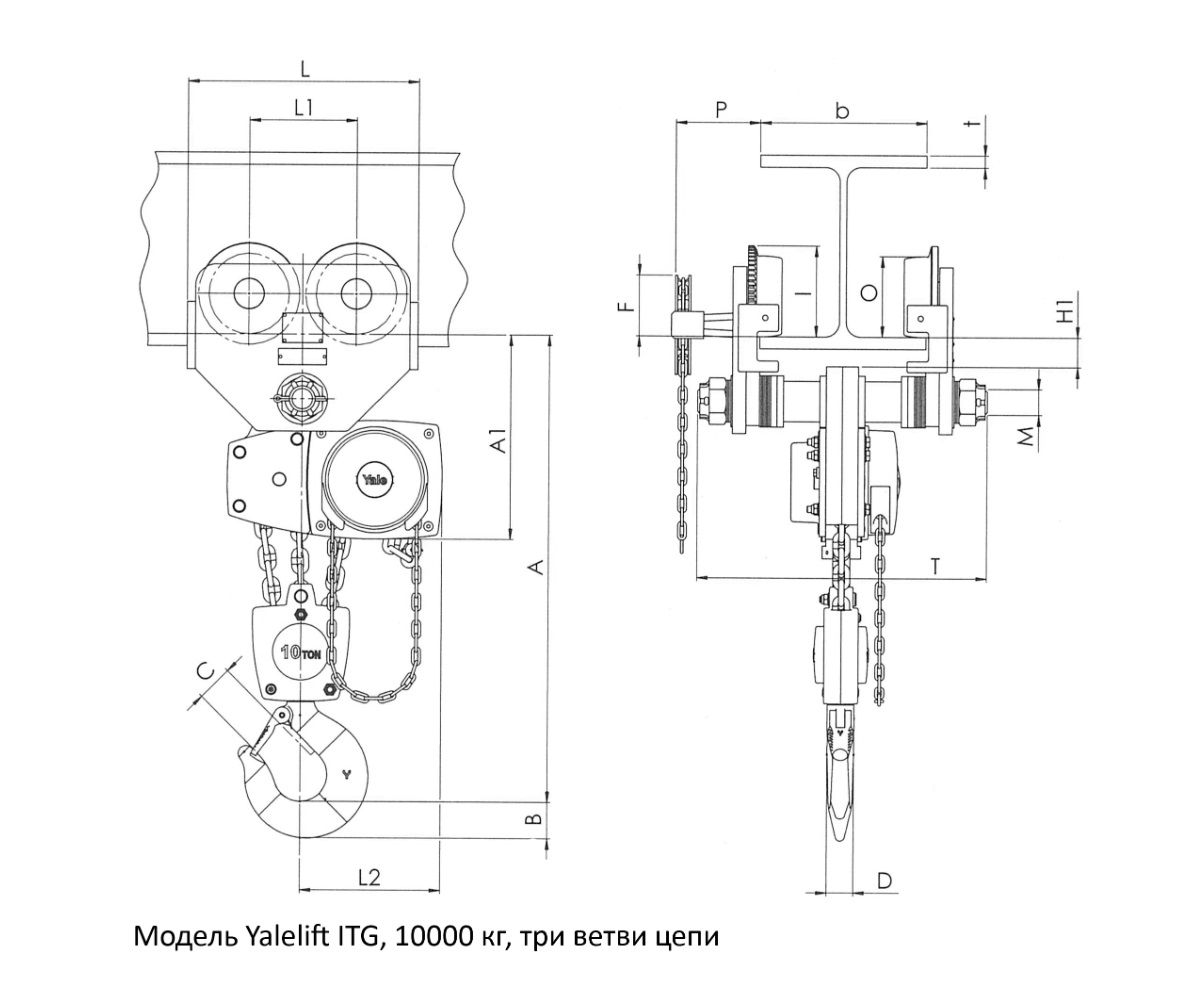

Размеры
| Модель | YLIT 500 | YLIT 1000 | YLIT 2000 | YLIT 3000 | YLIT 5000 | YLIT 10000 | YLIT 20000 |
|---|---|---|---|---|---|---|---|
|
A мин. [мм] |
245 | 272 | 323 | 382 | 550 | 784 | По запросу |
|
A1 [мм] |
158 | 178 | 205,5 | 252 | 260,5 | 380 | |
|
A2 [мм] |
— | — | — | — | — | — | |
|
B [мм] |
17 | 22 | 30 | 38 | 45 | 68 | |
|
C [мм] |
24 | 29 | 35 | 40 | 47 | 68 | |
|
D [мм] |
14 | 19 | 22 | 30 | 37 | 50 | |
|
F(приводная крантележка) [мм] |
92 | 92 | 91 | 107 | 149,5 | 113 | |
|
H1 [мм] |
24,5 | 24 | 23,5 | 32 | 30,5 | 55 | |
|
I(холостая крантележка) [мм] |
71,5 | 71,5 | 95,5 | 131 | 142,5 | 169 | |
|
I(Приводная крантележка) [мм] |
76,5 | 76,5 | 98 | 132,5 | 148,5 | 169 | |
|
L [мм] |
270 | 310 | 360 | 445 | 525 | 430 | |
|
L1 [мм] |
130 | 135 | 150 | 180 | 209 | 200 | |
|
L2 [мм] |
159 | 175 | 207 | 256 | 283 | 261 | |
|
L3 [мм] |
— | — | — | — | — | — | |
|
L4 [мм] |
— | — | — | — | — | — | |
|
M [мм] |
M 18 | M 22 | M 27 | M 30 | M 42 | M 48 | |
|
O [мм] |
60 | 60 | 80 | 112 | 125 | 150 | |
|
P (приводная крантележка) [мм] |
108 | 110 | 112 | 112 | 117 | 158 | |
|
T (диапазон A) [мм] |
280 | 290 | 305 | 320 | 364 | — | |
|
T (диапазон B) [мм] |
400 | 410 | 425 | 440 | 484 | 540 |
