| Страна производства | Германия |
|---|---|
| Бренд | Tigrip |
| Грузоподъемность | от 1 т до 25 т |
| Назначение | Траверса Tigrip предназначена для предотвращения прогибания и смещения длинных грузов, так и для грузов, вес которых должен быть правильно распределен |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |

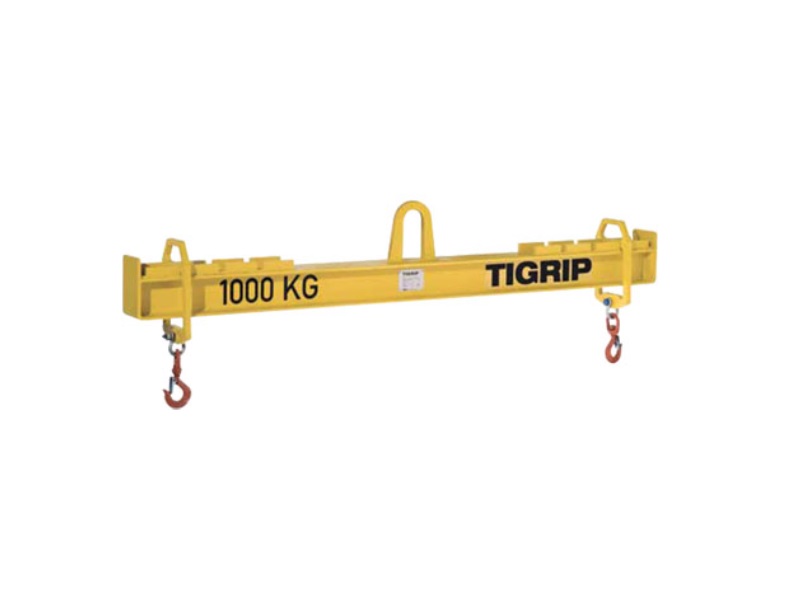

Траверсы Tigrip — это практичный и безопасный в эксплуатации выбор, как для предотвращения прогибания и смещения длинных грузов, так и для грузов, вес которых должен быть правильно распределен, или же должна быть обеспечена необходимая поддержка в нескольких точках.
Обширная программа стандартных исполнений предлагает широкий диапазон грузоподъемностей, размеров и крюков.
Серийные изделия, ориентированные на рентабельность и тяжелый режим работы, могуть быть дополнены различными опциями. Это могут быть траверсы с крюками для плоского груза или с C-образными крюками, кранвилами или захватами для объемных и длинных грузов; специальные конструкции с фиксированными крюками, закрепленными сбоку со стропами, для подъема рулонов, труб и схожих объектов.
Также доступны траверсы для подъема грузов цилиндрической формы, а также четырехсторонние траверсы с 4 крюками, которые, как и другие траверсы Tigrip, являются простыми в эксплуатации, наджеными и безопасными.
Параметры моделей
| Модель |
Грузоподъемность [кг] |
Рабочая ширина (Z) [мм] |
Зев крюка [мм] |
Вес [кг] |
|---|---|---|---|---|
| TTS 1.0/1500 | 1000 | 700 — 1500 | 18 | 40 |
| TTS 2.0/1500 | 2000 | 700 — 1500 | 18 | 41 |
| TTS 3.0/1500 | 3000 | 700 — 1500 | 21 | 53 |
| TTS 5.0/1500 | 5000 | 700 — 1500 | 23 | 79 |
| TTS 7.5/1500 | 7500 | 700 — 1500 | 32 | 98 |
| TTS 10.0/1500 | 10000 | 700 — 1500 | 32 | 117 |
| TTS 12.5/1500 | 12500 | 700 — 1500 | 40 | 116 |
| TTS 15.0/1500 | 15000 | 700 — 1500 | 40 | 137 |
| TTS 20.0/1500 | 20000 | 700 — 1500 | 50 | 180 |
| TTS 25.0/1500 | 25000 | 700 — 1500 | 50 | 226 |
| TTS 1.0/2500 | 1000 | 1500 — 2500 | 18 | 58 |
| TTS 2.0/2500 | 2000 | 1500 — 2500 | 18 | 84 |
| TTS 3.0/2500 | 3000 | 1500 — 2500 | 21 | 105 |
| TTS 5.0/2500 | 5000 | 1500 — 2500 | 23 | 127 |
| TTS 7.5/2500 | 7500 | 1500 — 2500 | 32 | 178 |
| TTS 10.0/2500 | 10000 | 1500 — 2500 | 32 | 215 |
| TTS 12.5/2500 | 12500 | 1500 — 2500 | 40 | 198 |
| TTS 15.0/2500 | 15000 | 1500 — 2500 | 40 | 237 |
| TTS 20.0/2500 | 20000 | 1500 — 2500 | 50 | 287 |
| TTS 25.0/2500 | 25000 | 1500 — 2500 | 50 | 342 |
| TTS 1.0/3500 | 1000 | 1700 — 3500 | 18 | 95 |
| TTS 2.0/3500 | 2000 | 1700 — 3500 | 18 | 137 |
| TTS 3.0/3500 | 3000 | 1700 — 3500 | 21 | 162 |
| TTS 7.5/3500 | 7500 | 1700 — 3500 | 32 | 278 |
| TTS 10.0/3500 | 10000 | 1700 — 3500 | 32 | 317 |
| TTS 12.5/3500 | 12500 | 1700 — 3500 | 40 | 295 |
| TTS 15.0/3500 | 15000 | 1700 — 3500 | 40 | 340 |
| TTS 20.0/3500 | 20000 | 1700 — 3500 | 50 | 451 |
| TTS 25.0/3500 | 25000 | 1700 — 3500 | 50 | 512 |
| TTS 1.0/5000 | 1000 | 2000 — 5000 | 18 | 190 |
| TTS 2.0/5000 | 2000 | 2000 — 5000 | 18 | 219 |
| TTS 3.0/5000 | 3000 | 2000 — 5000 | 21 | 260 |
| TTS 5.0/5000 | 5000 | 2000 — 5000 | 23 | 372 |
| TTS 7.5/5000 | 7500 | 2000 — 5000 | 32 | 423 |
| TTS 10.0/5000 | 10000 | 2000 — 5000 | 32 | 531 |
| TTS 12.5/5000 | 12500 | 2000 — 5000 | 40 | 449 |
| TTS 15.0/5000 | 15000 | 2000 — 5000 | 40 | 568 |
| TTS 20.0/5000 | 20000 | 2000 — 5000 | 50 | 691 |
| TTS 1.0/8000 | 1000 | 3000 — 8000 | 18 | 342 |
| TTS 2.0/8000 | 2000 | 3000 — 8000 | 18 | 458 |
| TTS 3.0/8000 | 3000 | 3000 — 8000 | 21 | 547 |
| TTS 5.0/8000 | 5000 | 3000 — 8000 | 23 | 788 |
| TTS 7.5/8000 | 7500 | 3000 — 8000 | 32 | 883 |
| TTS 10.0/8000 | 10000 | 3000 — 8000 | 32 | 1319 |
| TTS 12.5/8000 | 12500 | 3000 — 8000 | 40 | 979 |
| TTS 15.0/8000 | 15000 | 3000 — 8000 | 40 | 1046 |

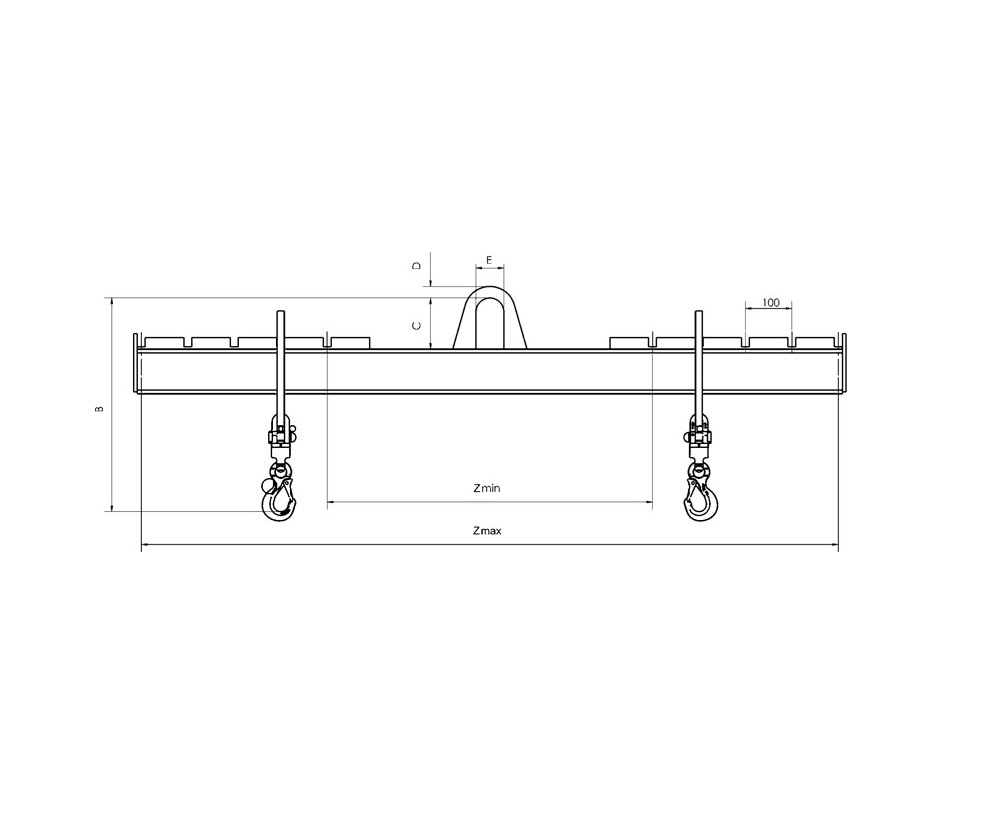

Размеры
| Модель | TTS 1.0/1500 | TTS 2.0/1500 | TTS 3.0/1500 | TTS 5.0/1500 | TTS 7.5/1500 | TTS 10.0/1500 | TTS 12.5/1500 | TTS 15.0/1500 | TTS 20.0/1500 | TTS 25.0/1500 |
|---|---|---|---|---|---|---|---|---|---|---|
|
B [мм] |
410 | 440 | 540 | 625 | 710 | 805 | 835 | 880 | 990 | 1200 |
|
C [мм] |
110 | 135 | 160 | 180 | 200 | 260 | 260 | 260 | 260 | 300 |
|
D [мм] |
25 | 30 | 35 | 40 | 60 | 70 | 75 | 85 | 90 | 100 |
|
E [мм] |
60 | 75 | 90 | 100 | 130 | 130 | 140 | 140 | 160 | 160 |
| Модель | TTS 1.0/2500 | TTS 2.0/2500 | TTS 3.0/2500 | TTS 5.0/2500 | TTS 7.5/2500 | TTS 10.0/2500 | TTS 12.5/2500 | TTS 15.0/2500 | TTS 20.0/2500 | TTS 25.0/2500 |
|---|---|---|---|---|---|---|---|---|---|---|
|
B [мм] |
410 | 475 | 580 | 645 | 755 | 850 | 885 | 925 | 1030 | 1225 |
|
C [мм] |
110 | 135 | 160 | 180 | 200 | 260 | 260 | 260 | 260 | 300 |
|
D [мм] |
25 | 30 | 35 | 40 | 60 | 70 | 75 | 85 | 90 | 100 |
|
E [мм] |
60 | 75 | 90 | 100 | 130 | 130 | 140 | 140 | 160 | 160 |
| Модель | TTS 1.0/3500 | TTS 2.0/3500 | TTS 3.0/3500 | TTS 5.0/3500 | TTS 7.5/3500 | TTS 10.0/3500 | TTS 12.5/3500 | TTS 15.0/3500 | TTS 20.5/3500 | TTS 25.0/3500 |
|---|---|---|---|---|---|---|---|---|---|---|
|
B [мм] |
410 | 500 | 605 | 685 | 780 | 875 | 905 | 950 | 1085 | 1270 |
|
C [мм] |
110 | 135 | 160 | 180 | 200 | 260 | 260 | 260 | 260 | 300 |
|
D [мм] |
25 | 30 | 35 | 40 | 60 | 70 | 75 | 85 | 90 | 100 |
|
E [мм] |
60 | 75 | 90 | 100 | 130 | 130 | 140 | 140 | 160 | 160 |
| Модель | TTS 1.0/2500 | TTS 2.0/2500 | TTS 3.0/2500 | TTS 5.0/2500 | TTS 7.5/2500 | TTS 10.0/2500 | TTS 12.5/2500 | TTS 15.0/2500 | TTS 20.0/2500 | TTS 25.0/2500 |
|---|---|---|---|---|---|---|---|---|---|---|
|
B [мм] |
410 | 475 | 580 | 645 | 755 | 850 | 885 | 925 | 1030 | 1225 |
|
C [мм] |
110 | 135 | 160 | 180 | 200 | 260 | 260 | 260 | 260 | 300 |
|
D [мм] |
25 | 30 | 35 | 40 | 60 | 70 | 75 | 85 | 90 | 100 |
|
E [мм] |
60 | 75 | 90 | 100 | 130 | 130 | 140 | 140 | 160 | 160 |
| Модель | TTS 1.0/5000 | TTS 2.0/5000 | TTS 3.0/5000 | TTS 5.0/5000 | TTS 7.5/5000 | TTS 10.0/5000 | TTS 12.5/5000 | TTS 15.0/5000 | TTS 20.0/5000 |
|---|---|---|---|---|---|---|---|---|---|
|
B [мм] |
465 | 520 | 625 | 710 | 800 | 920 | 950 | 995 | 1125 |
|
C [мм] |
110 | 135 | 160 | 180 | 200 | 260 | 260 | 260 | 260 |
|
D [мм] |
25 | 30 | 35 | 40 | 60 | 70 | 75 | 85 | 90 |
|
E [мм] |
60 | 75 | 90 | 100 | 130 | 130 | 140 | 140 | 160 |
| Модель | TTS 1.0/8000 | TTS 2.0/8000 | TTS 3.0/8000 | TTS 5.0/8000 | TTS 7.5/8000 | TTS 10.0/8000 | TTS 12.5/8000 | TTS 15.0/8000 |
|---|---|---|---|---|---|---|---|---|
|
B [мм] |
485 | 560 | 670 | 755 | 865 | 980 | 1015 | 1055 |
|
C [мм] |
110 | 135 | 160 | 180 | 200 | 260 | 260 | 260 |
|
D [мм] |
25 | 30 | 35 | 40 | 60 | 70 | 75 | 85 |
|
E [мм] |
60 | 75 | 90 | 100 | 130 | 130 | 140 | 140 |
