| Страна производства | Германия |
|---|---|
| Бренд | Tigrip |
| Грузоподъемность | от 1 т до 10 т |
| Назначение | Траверса Tigrip предназначена для предотвращения прогибания и смещения длинных грузов, так и для грузов, вес которых должен быть правильно распределен |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |

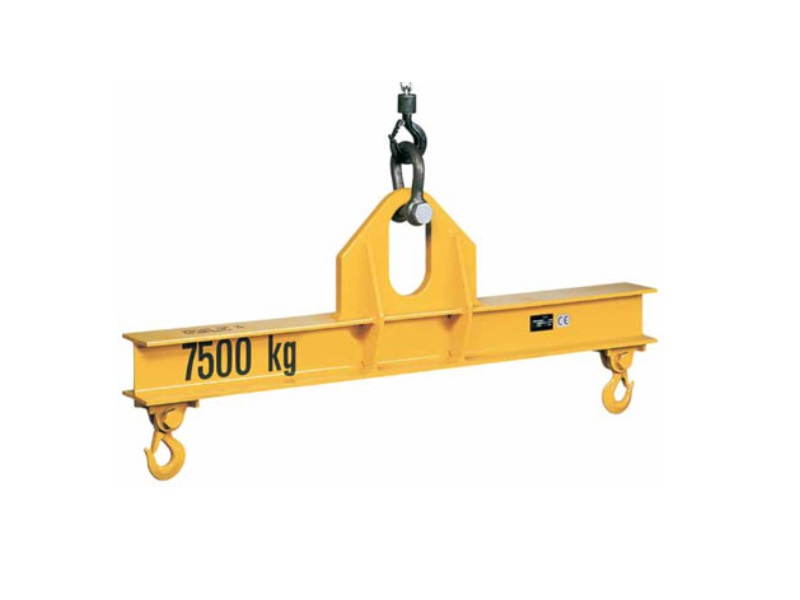

Траверсы Tigrip — это практичный и безопасный в эксплуатации выбор, как для предотвращения прогибания и смещения длинных грузов, так и для грузов, вес которых должен быть правильно распределен, или же должна быть обеспечена необходимая поддержка в нескольких точках.
Обширная программа стандартных исполнений предлагает широкий диапазон грузоподъемностей, размеров и крюков.
Серийные изделия, ориентированные на рентабельность и тяжелый режим работы, могуть быть дополнены различными опциями. Это могут быть траверсы с крюками для плоского груза или с C-образными крюками, кранвилами или захватами для объемных и длинных грузов; специальные конструкции с фиксированными крюками, закрепленными сбоку со стропами, для подъема рулонов, труб и схожих объектов.
Также доступны траверсы для подъема грузов цилиндрической формы, а также четырехсторонние траверсы с 4 крюками, которые, как и другие траверсы Tigrip, являются простыми в эксплуатации, наджеными и безопасными.
Параметры моделей
| Модель |
Грузоподъемность [кг] |
Рабочая ширина (A) [мм] |
Зев крюка [мм] |
Вес [кг] |
|---|---|---|---|---|
| TTS 1.0/1000 E | 1000 | 1000 | 23 | 23 |
| TTS 2.0/1000 E | 2000 | 1000 | 23 | 25 |
| TTS 3.0/1000 E | 3000 | 1000 | 30 | 28 |
| TTS 5.0/1000 E | 5000 | 1000 | 38 | 41 |
| TTS 7.5/1000 E | 7500 | 1000 | 42 | 50 |
| TTS 10.0/1000 E | 10000 | 1000 | 42 | 61 |
| TTS 1.0/1500 E | 1000 | 1500 | 23 | 31 |
| TTS 2.0/1500 E | 2000 | 1500 | 23 | 33 |
| TTS 3.0/1500 E | 3000 | 1500 | 30 | 41 |
| TTS 5.0/1500 E | 5000 | 1500 | 38 | 64 |
| TTS 7.5/1500 E | 7500 | 1500 | 42 | 74 |
| TTS 10.0/1500 E | 10000 | 1500 | 42 | 90 |
| TTS 1.0/2500 E | 1000 | 2500 | 23 | 46 |
| TTS 2.0/2500 E | 2000 | 2500 | 23 | 69 |
| TTS 3.0/2500 E | 3000 | 2500 | 30 | 88 |
| TTS 5.0/2500 E | 5000 | 2500 | 38 | 106 |
| TTS 7.5/2500 E | 7500 | 2500 | 42 | 148 |
| TTS 10.0/2500 E | 10000 | 2500 | 42 | 181 |
| TTS 1.0/3500 E | 1000 | 3500 | 23 | 77 |
| TTS 2.0/3500 E | 2000 | 3500 | 23 | 118 |
| TTS 3.0/3500 E | 3000 | 3500 | 30 | 138 |
| TTS 5.0/3500 E | 5000 | 3500 | 38 | 167 |
| TTS 7.5/3500 E | 7500 | 3500 | 42 | 235 |
| TTS 10.0/3500 E | 10000 | 3500 | 42 | 272 |
| TTS 1.0/5000 E | 1000 | 5000 | 23 | 163 |
| TTS 2.0/5000 E | 2000 | 5000 | 23 | 189 |
| TTS 3.0/5000 E | 3000 | 5000 | 30 | 223 |
| TTS 5.0/5000 E | 5000 | 5000 | 38 | 295 |
| TTS 7.5/5000 E | 7500 | 5000 | 42 | 372 |
| TTS 10.0/5000 E | 10000 | 5000 | 42 | 478 |

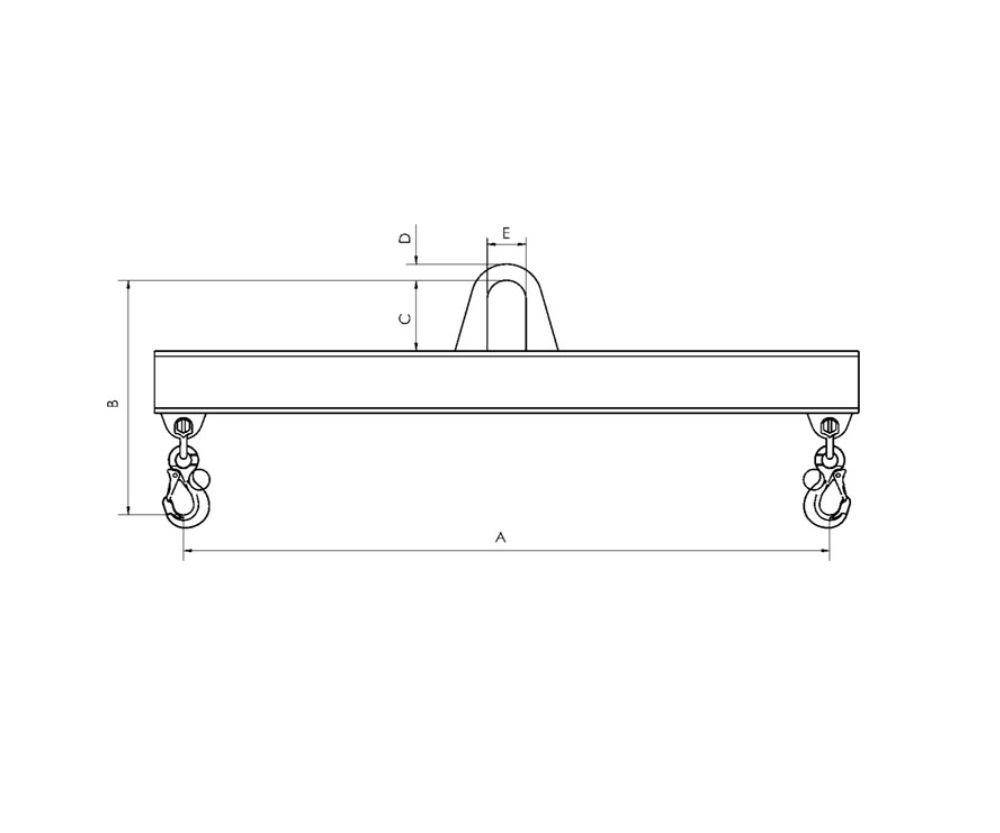

Размеры
| Модель | TTS 1.0/1000 E | TTS 2.0/1000 E | TTS 3.0/1000 E | TTS 5.0/1000 E | TTS 7.5/1000 E | TTS 10.0/1000 E | TTS 1.0/1500 E | TTS 2.0/1500 E | TTS 3.0/1500 E | TTS 5.0/1500 E |
|---|---|---|---|---|---|---|---|---|---|---|
|
B [мм] |
375 | 400 | 470 | 585 | 690 | 770 | 375 | 400 | 490 | 605 |
|
C [мм] |
110 | 135 | 160 | 180 | 200 | 260 | 110 | 135 | 160 | 180 |
|
D [мм] |
25 | 30 | 35 | 40 | 60 | 70 | 25 | 30 | 35 | 40 |
|
E [мм] |
60 | 75 | 90 | 100 | 130 | 130 | 60 | 75 | 90 | 100 |
| Модель | TTS 7.5/1500 E | TTS 10.0/1500 E | TTS 1.0/2500 E | TTS 2.0/2500 E | TTS 3.0/2500 E | TTS 5.0/2500 E | TTS 7.5/2500 E | TTS 10.0/2500 E | TTS 1.0/3500 E | TTS 2.0/3500 E |
|---|---|---|---|---|---|---|---|---|---|---|
|
B [мм] |
710 | 790 | 375 | 440 | 530 | 625 | 750 | 830 | 405 | 460 |
|
C [мм] |
200 | 260 | 110 | 135 | 160 | 180 | 200 | 260 | 110 | 135 |
|
D [мм] |
60 | 70 | 25 | 30 | 35 | 40 | 60 | 70 | 25 | 30 |
|
E [мм] |
130 | 130 | 60 | 75 | 90 | 100 | 130 | 130 | 60 | 75 |
| Модель | TTS 3.0/3500 E | TTS 5.0/3500 E | TTS 7.5/3500 E | TTS 10.0/3500 E | TTS 1.0/5000 E | TTS 2.0/5000 E | TTS 3.0/5000 E | TTS 5.0/5000 E | TTS 7.5/5000 E | TTS 10.0/5000 E |
|---|---|---|---|---|---|---|---|---|---|---|
|
B [мм] |
550 | 665 | 770 | 850 | 445 | 480 | 570 | 685 | 790 | 890 |
|
C [мм] |
160 | 180 | 200 | 260 | 110 | 135 | 160 | 180 | 200 | 260 |
|
D [мм] |
35 | 40 | 60 | 70 | 25 | 30 | 35 | 40 | 60 | 70 |
|
E [мм] |
90 | 100 | 130 | 130 | 60 | 75 | 90 | 100 | 130 | 130 |
