| Страна производства | Германия |
|---|---|
| Бренд | Tigrip |
| Грузоподъемность | от 500 до 7,5 т |
| Назначение | Крюки предназначены для горизонтальной транспортировки листов на небольшой высоте от земли |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |

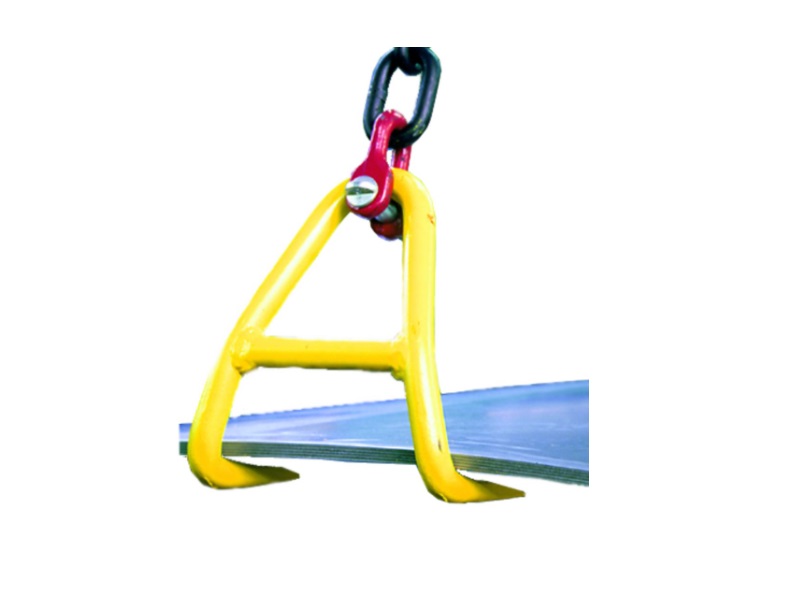

Крюки Tigrip BVH предназначены для горизонтальной транспортировки листов на небольшой высоте от земли. Крюки используются попарно, с цепным или канатным стропом. Опорная поверхность крюка снабжена насечкой для предотвращения скольжения.
Угол наклона стропа от вертикали должен быть в пределах от 30 до 45 °.
Технические характеристики модели Tigrip BVH
| Модель |
Грузоподъёмность 1 шт. [кг] |
Вес [кг] |
|---|---|---|
| BVH 0,5 | 500 | 1,2 |
| BVH 1,12 | 1120 | 1,4 |
| BVH 1,5 | 1500 | 2,4 |
| BVH 2,0 | 2000 | 3,9 |
| BVH 2,5 | 2500 | 8,2 |
| BVH 3,2 | 3200 | 8,3 |
| BVH 4,0 | 4000 | 13,6 |
| BVH 5,0 | 5000 | 21,0 |
| BVH 6,0 | 6000 | 39,0 |
| BVH 7,5 | 7500 | 60,0 |

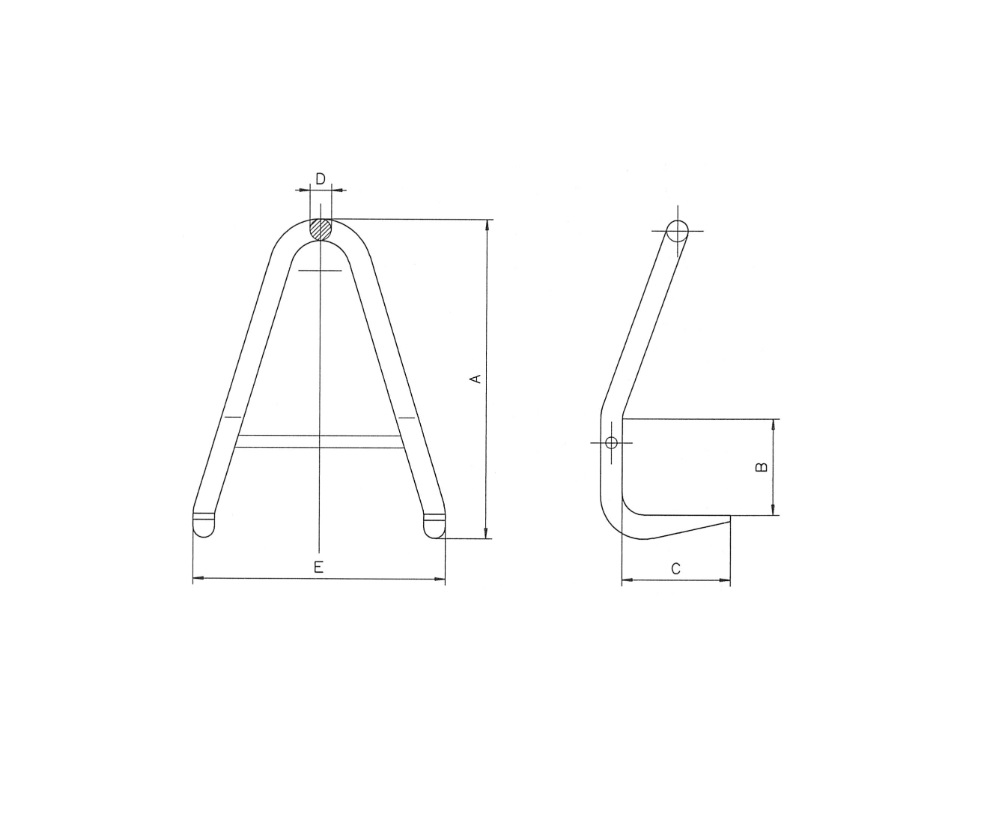

Размеры Tigrip BVH
| Модель | BVH 0,5 | BVH 1,12 | BVH 1,5 | BVH 2,0 | BVH 2,5 | BVH 3,2 | BVH 4,0 | BVH 5,0 | BVH 6,0 | BVH 7,5 |
|---|---|---|---|---|---|---|---|---|---|---|
|
A [мм] |
180 | 210 | 240 | 280 | 340 | 400 | 530 | 660 | 800 | 980 |
|
B [мм] |
50 | 60 | 70 | 80 | 100 | 120 | 160 | 200 | 250 | 300 |
|
C [мм] |
80 | 95 | 105 | 115 | 120 | 140 | 180 | 210 | 250 | 300 |
|
D [мм] |
18 | 20 | 22 | 26 | 32 | 32 | 36 | 40 | 50 | 60 |
|
E [мм] |
150 | 170 | 200 | 220 | 270 | 320 | 420 | 520 | 640 | 760 |
