| Страна производства | Германия |
|---|---|
| Бренд | Tigrip |
| Грузоподъемность | от 500 кг до 3 т |
| Назначение | Принятие и снятие груза при его вертикальном или горизонтальном положении |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |

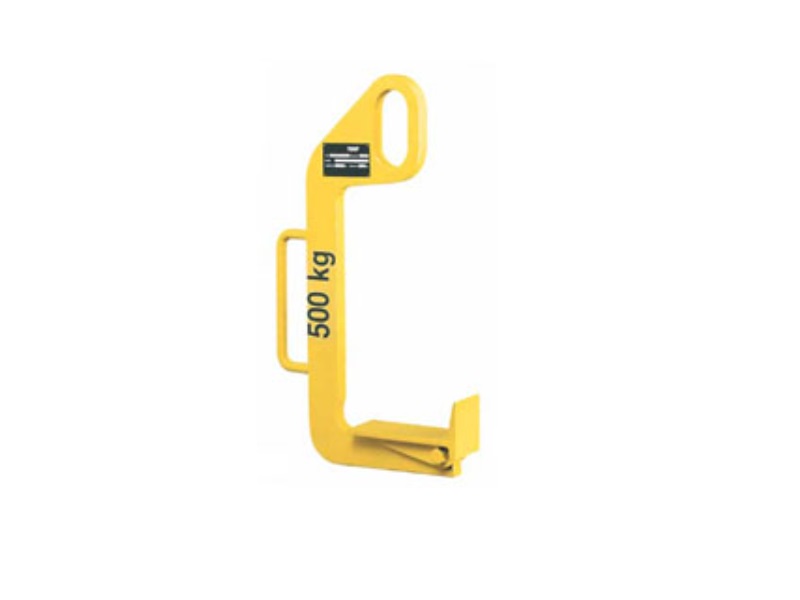

Tigrip TCS представляет собой универсальный крюк.
Благодаря шарнирно закреплённому Г-образному носу крюка возможно принятие и снятие груза (например рулона) при его вертикальном или горизонтальном положении. При этом нос вращается на 90 градусов и принятие или снятие груза происходит без рывков.
Выступ носа также предотвращает соскальзывание груза с крюка. Универсальный крюк для различных грузоподъемных задач.
Параметры моделей
| Модель |
Грузоподъемность [кг] |
Вес [кг] |
|---|---|---|
| TCS 0.5/120 | 500 | 6,9 |
| TCS 0.5/200 | 500 | 9,6 |
| TCS 1.0/200 | 1000 | 15,4 |
| TCS 1.0/300 | 1000 | 20,0 |
| TCS 2.0/200 | 2000 | 24,8 |
| TCS 2.0/300 | 2000 | 33,4 |
| TCS 3.0/200 | 3000 | 45,0 |
| TCS 3.0/300 | 3000 | 51,0 |

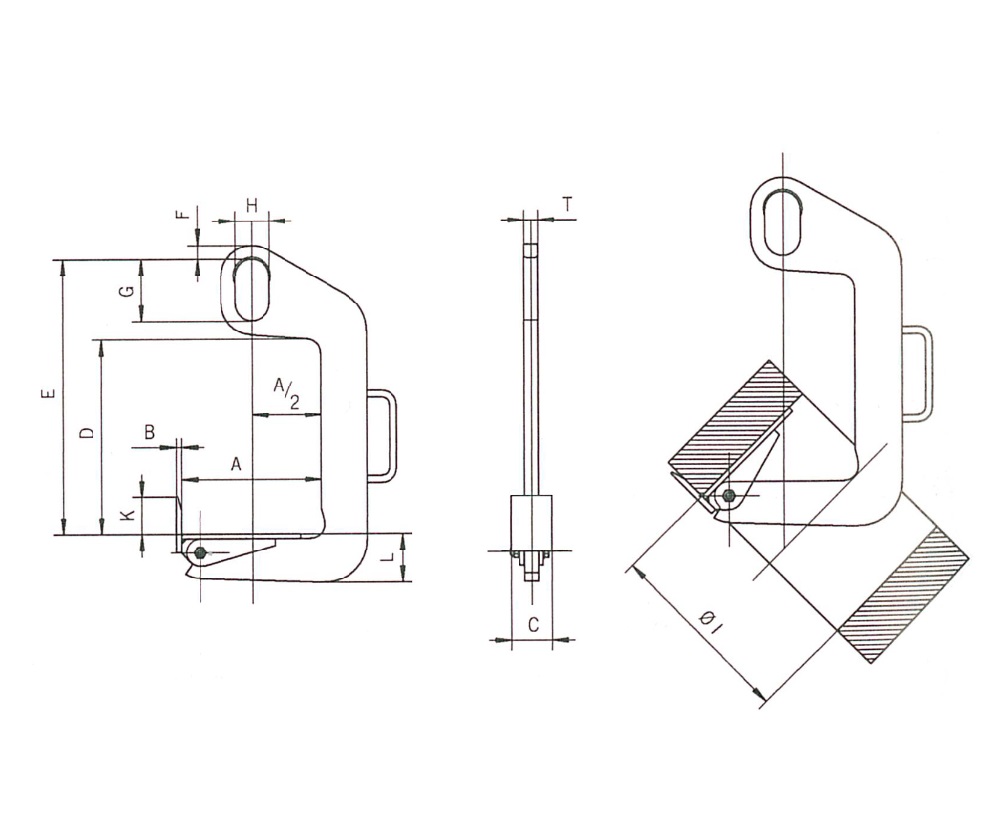

Размеры
| Модель | TCS 0.5/120 | TCS 0.5/200 | TCS 1.0/200 | TCS 1.0/300 | TCS 2.0/200 | TCS 2.0/300 | TCS 3.0/200 | TCS 3.0/300 |
|---|---|---|---|---|---|---|---|---|
|
Ширина рулона A мин [мм] |
50 | 100 | 100 | 200 | 100 | 200 | 100 | 200 |
|
Ширина рулона A макс [мм] |
120 | 200 | 200 | 300 | 200 | 300 | 200 | 300 |
|
B [мм] |
10 | 10 | 10 | 10 | 12 | 12 | 15 | 15 |
|
C [мм] |
60 | 60 | 80 | 80 | 90 | 90 | 100 | 100 |
|
D [мм] |
330 | 330 | 460 | 460 | 420 | 420 | 610 | 610 |
|
E [мм] |
470 | 470 | 600 | 600 | 600 | 600 | 820 | 820 |
|
F [мм] |
20 | 20 | 20 | 20 | 30 | 30 | 40 | 40 |
|
G [мм] |
110 | 110 | 110 | 110 | 135 | 135 | 160 | 160 |
|
H [мм] |
60 | 60 | 60 | 60 | 75 | 75 | 90 | 90 |
|
K [мм] |
50 | 50 | 60 | 60 | 80 | 80 | 100 | 100 |
|
L [мм] |
45 | 50 | 65 | 70 | 85 | 95 | 100 | 110 |
|
T [мм] |
20 | 20 | 25 | 25 | 30 | 30 | 35 | 35 |
|
I [мм] |
220 | 300 | 300 | 400 | 300 | 400 | 300 | 400 |
