| Страна производства | Германия |
|---|---|
| Бренд | Tigrip |
| Грузоподъемность | от 500 кг до 10 т |
| Назначение | Транспортировка бухт, рулонов листовой стали, колец и пр. |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
Бухты, рулоны листовой стали, кольца и прочий похожий груз надежно транспортируются при помощи С-образных крюков Tigrip.
Длина лапы и внутренняя высота крюка подобраны под наиболее распространённые типоразмеры рулонов металла.

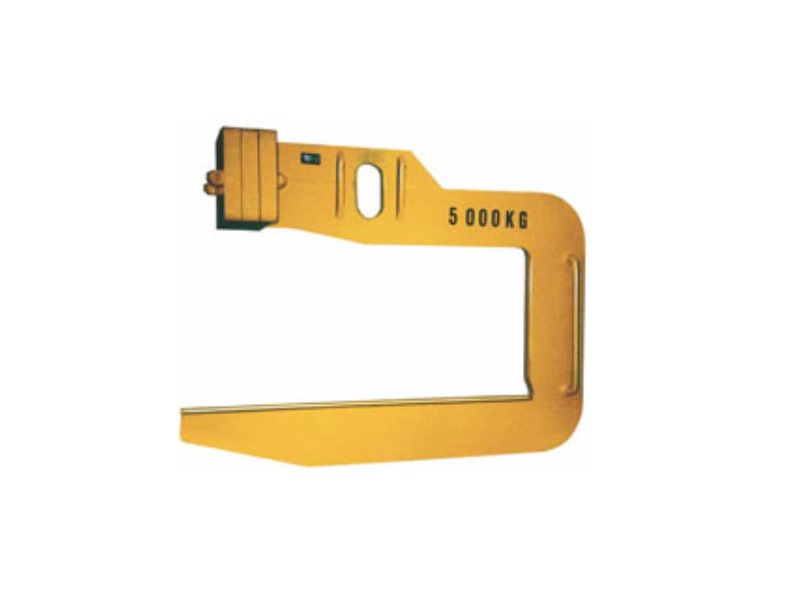

С-образный крюк Tigrip TCK без проблем справляется с работой по перемещению различных колец, бухт и рулонов стали. Другие грузоподъёмности, размеры и исполнения возможны под заказ.
Параметры моделей
| Модель |
Грузоподъемность [кг] |
Вес [кг] |
|---|---|---|
| TCK 0.5/300 | 500 | 21 |
| TCK 0.5/500 | 500 | 30 |
| TCK 0.5/800 | 500 | 46 |
| TCK 1.0/300 | 1000 | 28 |
| TCK 1.0/500 | 1000 | 40 |
| TCK 1.0/800 | 1000 | 95 |
| TCK 2.0/300 | 2000 | 45 |
| TCK 2.0/500 | 2000 | 90 |
| TCK 2.0/800 | 2000 | 140 |
| TCK 2.0/1000 | 2000 | 180 |
| TCK 3.0/300 | 3000 | 68 |
| TCK 3.0/500 | 3000 | 127 |
| TCK 3.0/800 | 3000 | 165 |
| TCK 3.0/1000 | 3000 | 215 |
| TCK 5.0/500 | 5000 | 184 |
| TCK 5.0/800 | 5000 | 238 |
| TCK 5.0/1000 | 5000 | 286 |
| TCK 5.0/1250 | 5000 | 364 |
| TCK 7.5/800 | 7500 | 390 |
| TCK 7.5/1000 | 7500 | 520 |
| TCK 7.5/1250 | 7500 | 650 |
| TCK 7.5/1500 | 7500 | 767 |
| TCK 10.0/1000 | 10000 | 772 |
| TCK 10.0/1250 | 10000 | 810 |
| TCK 10.0/1500 | 10000 | 980 |

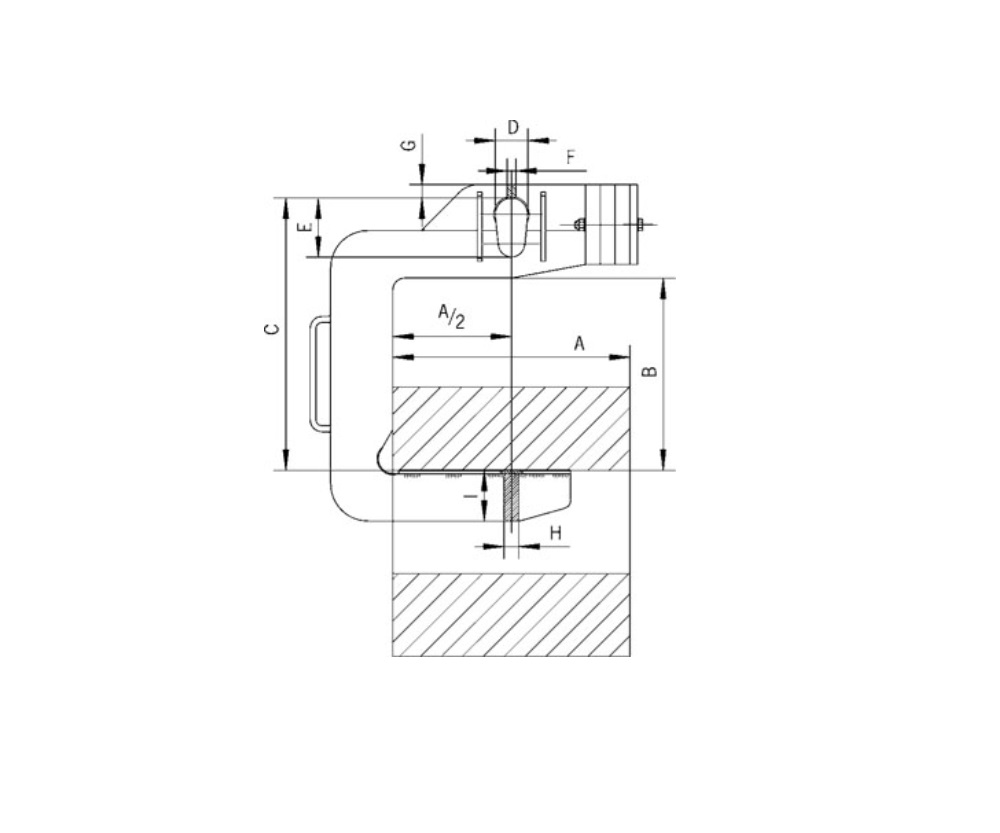

Размеры
| Модель | TCK 0.5/300 | TCK 0.5/500 | TCK 0.5/800 | TCK 1.0/300 | TCK 1.0/500 | TCK 1.0/800 | TCK 2.0/300 | TCK 2.0/500 | TCK 2.0/800 | TCK 2.0/1000 |
|---|---|---|---|---|---|---|---|---|---|---|
|
Ширина кольца A [мм] |
300 | 500 | 800 | 300 | 500 | 800 | 300 | 500 | 800 | 1000 |
|
Полезная высота B [мм] |
400 | 400 | 400 | 450 | 450 | 450 | 500 | 500 | 500 | 500 |
|
С [мм] |
570 | 580 | 580 | 620 | 630 | 630 | 700 | 700 | 720 | 720 |
|
D [мм] |
60 | 60 | 60 | 60 | 60 | 60 | 75 | 75 | 75 | 75 |
|
E [мм] |
120 | 120 | 120 | 120 | 120 | 120 | 150 | 150 | 150 | 150 |
|
F [мм] |
20 | 20 | 25 | 25 | 20 | 30 | 25 | 30 | 30 | 20 |
|
G [мм] |
25 | 23 | 23 | 23 | 23 | 23 | 38 | 38 | 38 | 35 |
|
H [мм] |
20 | 20 | 25 | 20 | 25 | 30 | 25 | 30 | 30 | 40 |
|
I [мм] |
50 | 65 | 70 | 70 | 80 | 90 | 90 | 110 | 125 | 125 |
| Модель | TCK 3.0/300 | TCK 3.0/500 | TCK 3.0/800 | TCK 3.0/1000 | TCK 5.0/500 | TCK 5.0/800 | TCK 5.0/1000 | TCK 5.0/1250 | TCK 7.5/800 | TCK 7.5/1000 |
|---|---|---|---|---|---|---|---|---|---|---|
|
Ширина кольца A [мм] |
300 | 500 | 800 | 1000 | 500 | 800 | 1000 | 1250 | 800 | 1000 |
|
Полезная высота B [мм] |
500 | 500 | 500 | 500 | 550 | 550 | 550 | 550 | 600 | 600 |
|
С [мм] |
700 | 700 | 720 | 720 | 800 | 800 | 820 | 820 | 900 | 900 |
|
D [мм] |
75 | 75 | 75 | 75 | 100 | 100 | 100 | 100 | 110 | 110 |
|
E [мм] |
150 | 150 | 150 | 150 | 200 | 200 | 200 | 200 | 220 | 220 |
|
F [мм] |
30 | 20 | 25 | 20 | 25 | 30 | 30 | 30 | 35 | 35 |
|
G [мм] |
38 | 40 | 40 | 40 | 45 | 45 | 45 | 45 | 50 | 50 |
|
H [мм] |
30 | 30 | 40 | 40 | 40 | 50 | 50 | 50 | 50 | 60 |
|
I [мм] |
105 | 125 | 140 | 155 | 145 | 160 | 180 | 200 | 200 | 200 |
| Модель | TCK 7.5/1250 | TCK 7.5/1500 | TCK 10.0/1000 | TCK 10.0/1250 | TCK 10.0/1500 |
|---|---|---|---|---|---|
|
Ширина кольца A [мм] |
1250 | 1500 | 1000 | 1250 | 1500 |
|
Полезная высота B [мм] |
600 | 600 | 650 | 650 | 650 |
|
С [мм] |
900 | 920 | 980 | 1000 | 1000 |
|
D [мм] |
110 | 110 | 130 | 130 | 130 |
|
E [мм] |
220 | 220 | 250 | 250 | 250 |
|
F [мм] |
35 | 35 | 40 | 45 | 45 |
|
G [мм] |
45 | 50 | 50 | 55 | 55 |
|
H [мм] |
60 | 70 | 70 | 70 | 80 |
|
I [мм] |
220 | 220 | 220 | 240 | 240 |
