| Страна производства | Германия |
|---|---|
| Бренд | Tigrip |
| Грузоподъемность | от 750 кг до 4,5 т |
| Назначение | Горизонтальное перемещение стальных балок |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |

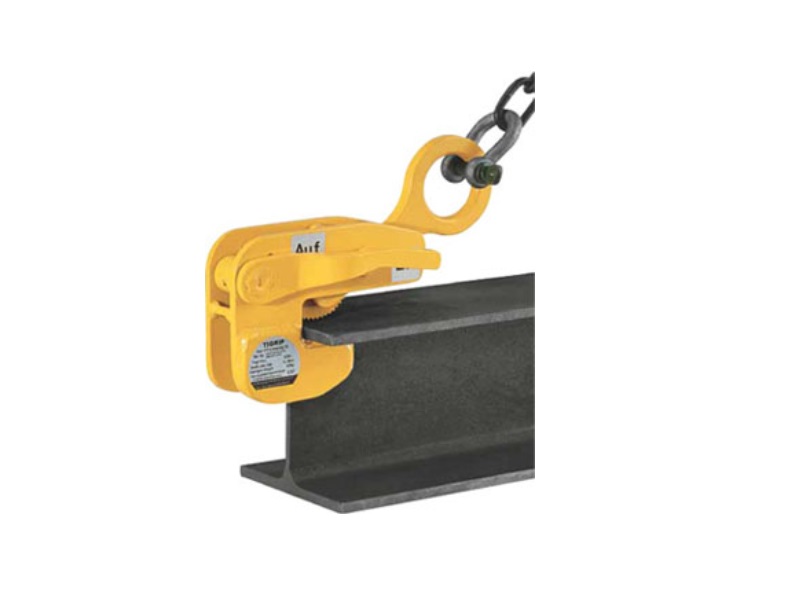

Захват модели Tigrip TTT используется для горизонтального перемещения стальных балок.
Поскольку конструкция зажима неподвижна и имеет специальную прорезь, этот захват обычно устанавливают с торца профиля по его центру. Захват этой модели должен применяться в паре с таким же захватом, при этом угол между ветвями не должен превышать 60 градусов! Специальный захват для горизонтального перемещения балок и профилей.
Предохранительная пружинная защелка-фиксатор надежно удерживает захват на конце балки даже до начала подъема.
Запорный рычаг используется для увеличения/уменьшения ширины зева, а также для его полного открытия.
Параметры моделей
| Модель |
Грузоподъемность [кг] |
Зев [мм] |
Вес [кг] |
|---|---|---|---|
| TTT 0.75 | 750 | 0 — 20 | 3 |
| TTT 1.5 | 1500 | 0 — 35 | 6 |
| TTT 3.0 | 3000 | 0 — 40 | 10 |
| TTT 4.5 | 4500 | 0 — 45 | 16 |

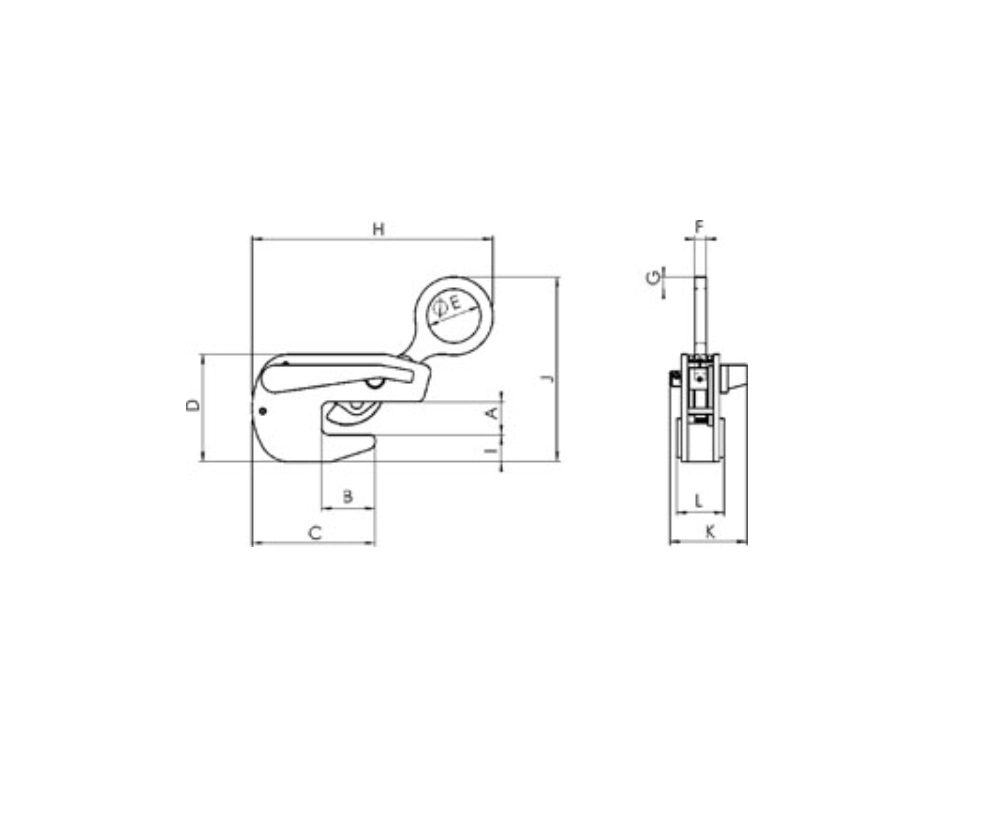

Размеры
| Модель | TTT 0.75 | TTT 1.5 | TTT 3.0 | TTT 4.5 |
|---|---|---|---|---|
|
A [мм] |
30 | 38 | 50 | 60 |
|
B [мм] |
70 | 70 | 75 | 90 |
|
C [мм] |
100 | 155 | 195 | 222 |
|
D [мм] |
142 | 150 | 195 | 222 |
|
E [мм] |
50 | 70 | 80 | 90 |
|
F [мм] |
16 | 19 | 19 | 22 |
|
G [мм] |
16 | 20 | 25 | 30 |
|
H [мм] |
225 | 335 | 400 | 450 |
|
I [мм] |
45 | 45 | 80 | 90 |
|
J [мм] |
200 | 210 | 214 | 248 |
|
K [мм] |
106 | 120 | 125 | 147 |
|
L [мм] |
52 | 66 | 80 | 88 |
