| Страна производства | Германия |
|---|---|
| Бренд | Tigrip |
| Грузоподъемность | от 200 кг до 1 т |
| Назначение | Захваты Tigrip TBG применимы для перемещения грузов с параллельными сторонами |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |

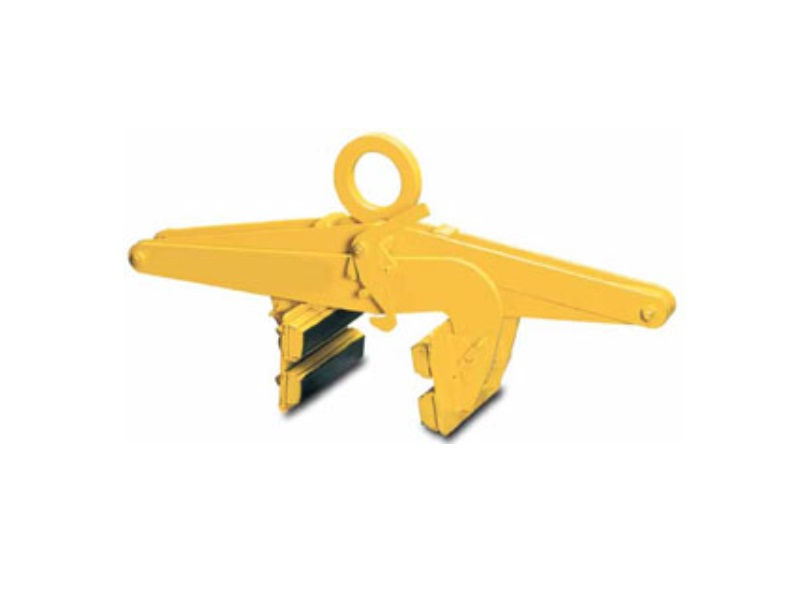

Захваты Tigrip TBG применимы для перемещения грузов с параллельными сторонами, способных выдерживать нажимное усилие колодок захвата, составляющее 2:1 от веса груза.
Отличный и надежный захват для грузов с параллельными поверхностями, требующими ширину зева не более 250 мм.
Серийно колодки оснащены пазами для протекторов и протекторами. Поверхность поднимаемого материала должна быть свободна от смазки.
Параметры моделей
| Модель |
Грузоподъемность [кг] |
Зев (Z) [мм] |
Вес [кг] |
|---|---|---|---|
| TBG 0,5/150 | 500 | 0 — 150 | 27 |
| TBG 1,0/250 | 1000 | 50 — 250 | 50 |
| TBG 0,2/500 | 200 | 200 — 500 | 49 |
| TBG 0,3/700 | 300 | 400 — 700 | 52 |
| TBG 0,5/900 | 500 | 600 — 900 | 55 |
| TBG 1,0/400 | 1000 | 100 — 400 | 51 |
| TBG 1,0/1100 | 1000 | 800 — 1100 | 72 |

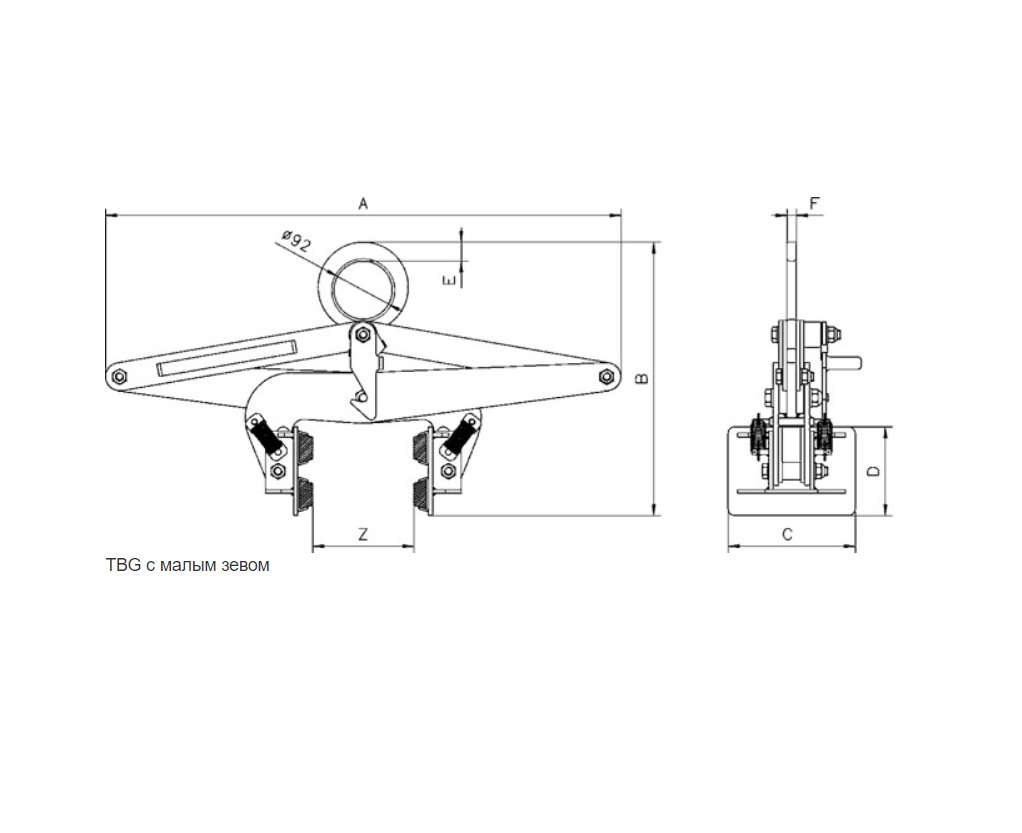

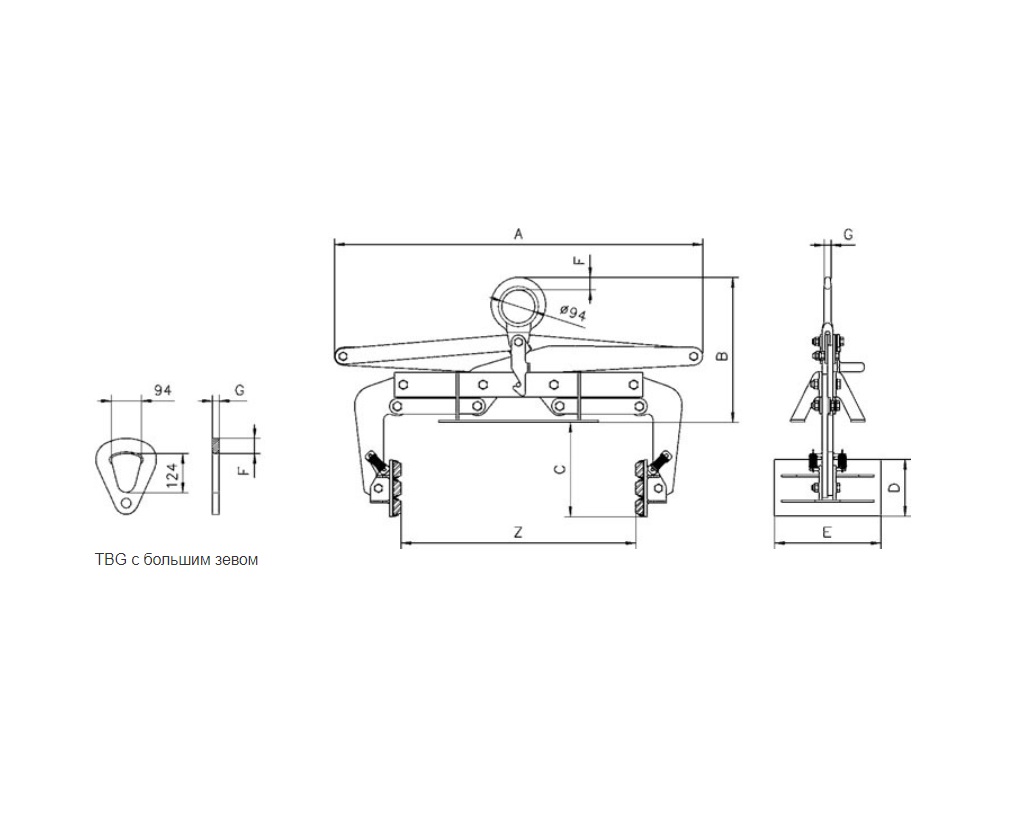

Размеры
| Модель | TBG 0.5/150 | TBG 1.0/250 | TBG 0.2/500 | TBG 0.3/700 | TBG 0.5/900 | TBG 1.0/400 | TBG 1,0/1100 |
|---|---|---|---|---|---|---|---|
|
A [мм] |
815 | 1050 | 1040 | 1040 | 1120 | 1040 | 1320 |
|
B,мин [мм] |
420 | 460 | 390 | 390 | 390 | 390 | 390 |
|
B,макс [мм] |
760 | 980 | 840 | 840 | 840 | 840 | 840 |
|
С [мм] |
200 | 250 | 275 | 275 | 275 | 250 | 275 |
|
D [мм] |
160 | 160 | 160 | 160 | 160 | 160 | 160 |
|
E [мм] |
30 | 29 | 300 | 300 | 300 | 300 | 300 |
|
F [мм] |
15 | 20 | 35 | 35 | 35 | 35 | 35 |
|
G [мм] |
— | — | 20 | 20 | 20 | 20 | 20 |
