| Страна производства | Германия |
|---|---|
| Бренд | Tigrip |
| Грузоподъемность | от 1500 кг до 3 т |
| Назначение | Подъемный механизм для вертикального перемещения бетонных труб и колец |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
Подъемный механизм для вертикального перемещения бетонных труб и колец должен быть очень универсален и гибок. Но наиболее важный момент — он должен быть абсолютно безопасен и легок в эксплуатации даже при самых жестких условиях работы.
Подъемная система Tigrip BTG удовлетворяет всем перечисленным требованиям.
Это трехветвевая система для безопасной и бережной транспортировки бетонных труб диаметром до 2000 мм и весом до 3 тонн.

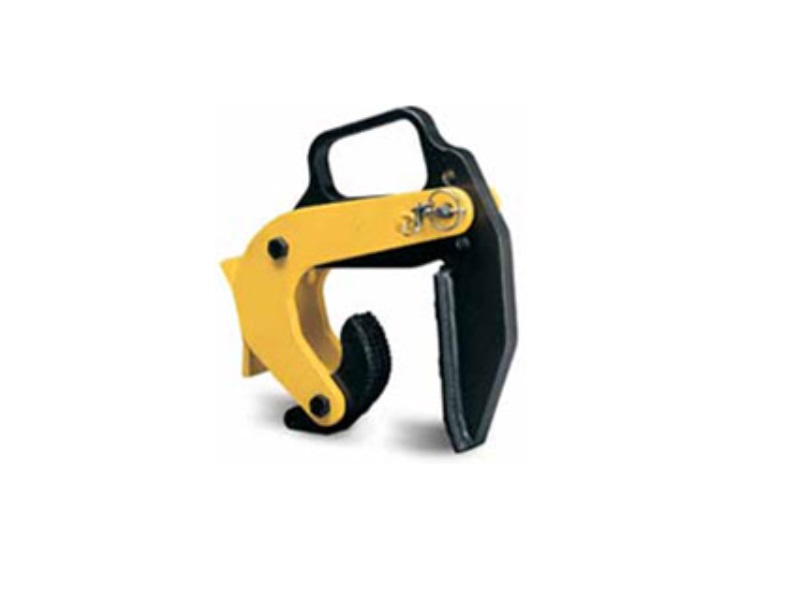

Трехветвевой подъемный механизм для бетонных труб и колец весом до 3 тонн с конструкцией, исключающей повреждение материала при работе.
Размер зева рассчитан на толщину материала — 40-200 мм. Давление колодок на бетонные стенки подобрано так, чтобы исключить разрушение бетона. Установка и снятие захватов выполняется легко благодаря специальным рукояткам, встроенным в каждый захват.
Особенности
- Крепкая конструкция
- Коэффициент запаса прочности 4:1
- Простая и безопасная эксплуатация
- Широкий зев
- Подходит для сложных условий работы
- Легкая конструкция
- Простота в обслуживании
Параметры моделей
| Модель |
Грузоподъемность [кг] |
Зев (Z) [мм] |
Глубина зева (E) [мм] |
Линия давления (F) [мм] |
Вес [кг] |
|---|---|---|---|---|---|
| BTG 1.5/120 | 1500 | 40 — 120 | 165 | 100 | 35 |
| BTG 3.0/180 TM-N | 3000 | 50 — 180 | 245 | 175 | 90 |
| BTG 3.0/220 TM-N | 3000 | 90 — 220 | 245 | 175 | 94 |
Грузоподъёмность указана для приспособления из трёх захватов на трёхветвевом стропе.

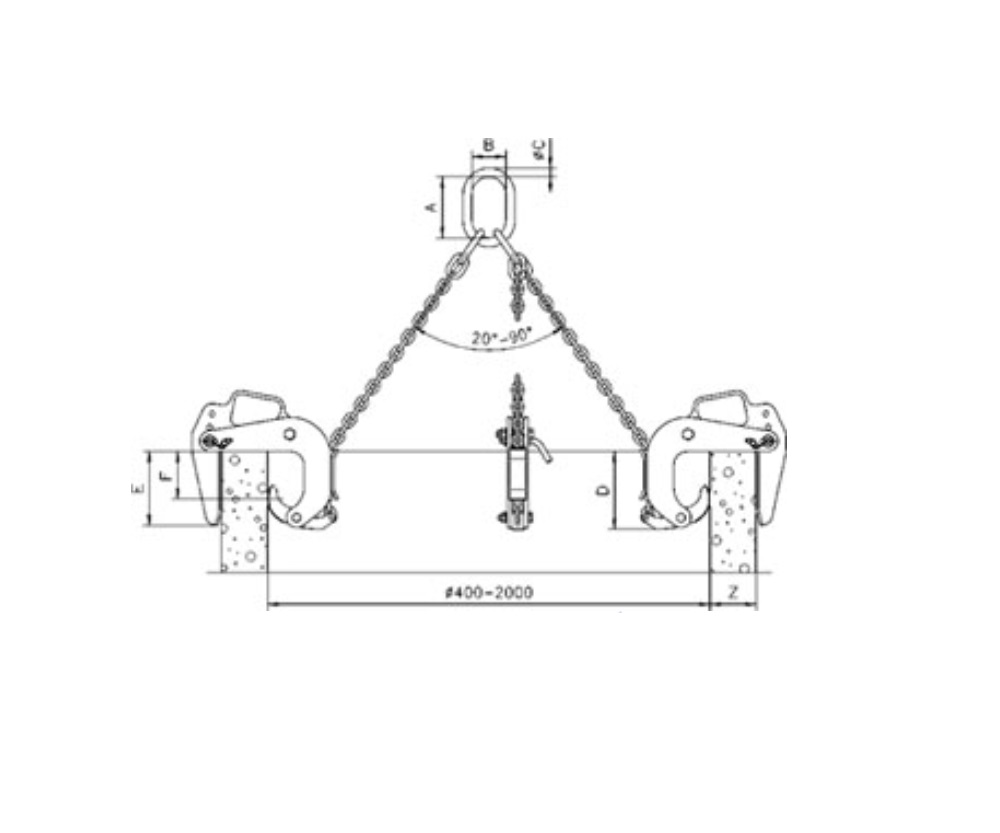

Размеры
| Модель | BTG 1.5/120 | BTG 3.0/180 TM-N | BTG 3.0/220 TM-N |
|---|---|---|---|
|
A [мм] |
135 | 180 | 180 |
|
B [мм] |
75 | 100 | 100 |
|
C [мм] |
18 | 26 | 26 |
|
D [мм] |
180 | 310 | 310 |
