| Страна производства | Германия |
|---|---|
| Бренд | Tigrip |
| Грузоподъемность | от 5 т до 12 т |
| Назначение | Захват разработан для подъёма и перемещения нескольких рельсов одного профиля одновременно |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
Захват Tigrip разработан для подъёма и перемещения нескольких рельсов одного профиля одновременно. Захват производится на заказ под конкретный профиль рельса.

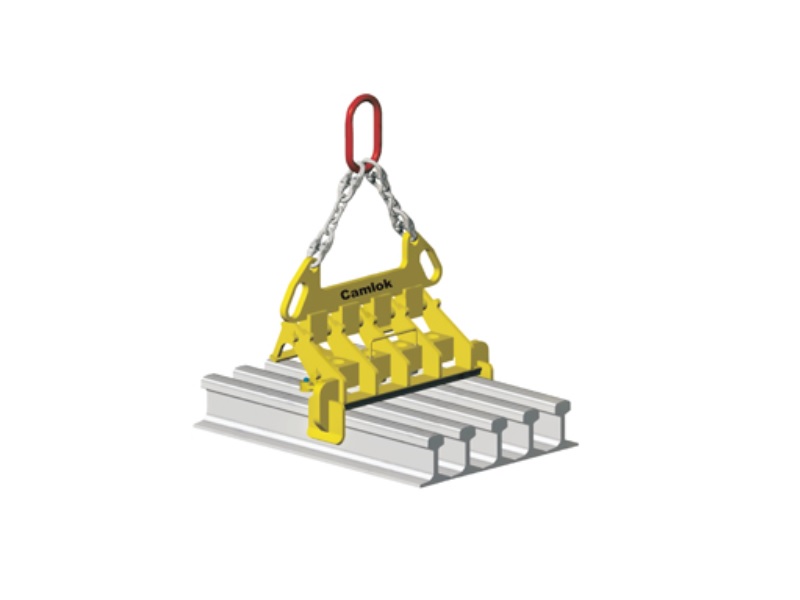

Рельсы захватываются под головками поворотными лапами захвата, а сверху прижимаются корпусом захвата с накладкой из жёсткой резины. Такая накладка обеспечивает прочную фиксацию рельсов в захвате и не повреждают головки рельсов.
Для подъёма рельсов до 20 м длиной рекомендуется использовать 2 захвата на расстоянии 50-60 % от длины рельса. Для более длинных рельсов, во избежание их прогиба, рекомендуется использовать 3 захвата, крайние захваты должны находиться на расстоянии 65-75 % от длины рельса.
Для правильного захвата рельсы должны быть уложены вплотную друг к другу. Все захватываемые рельсы должны быть одинакового профиля.

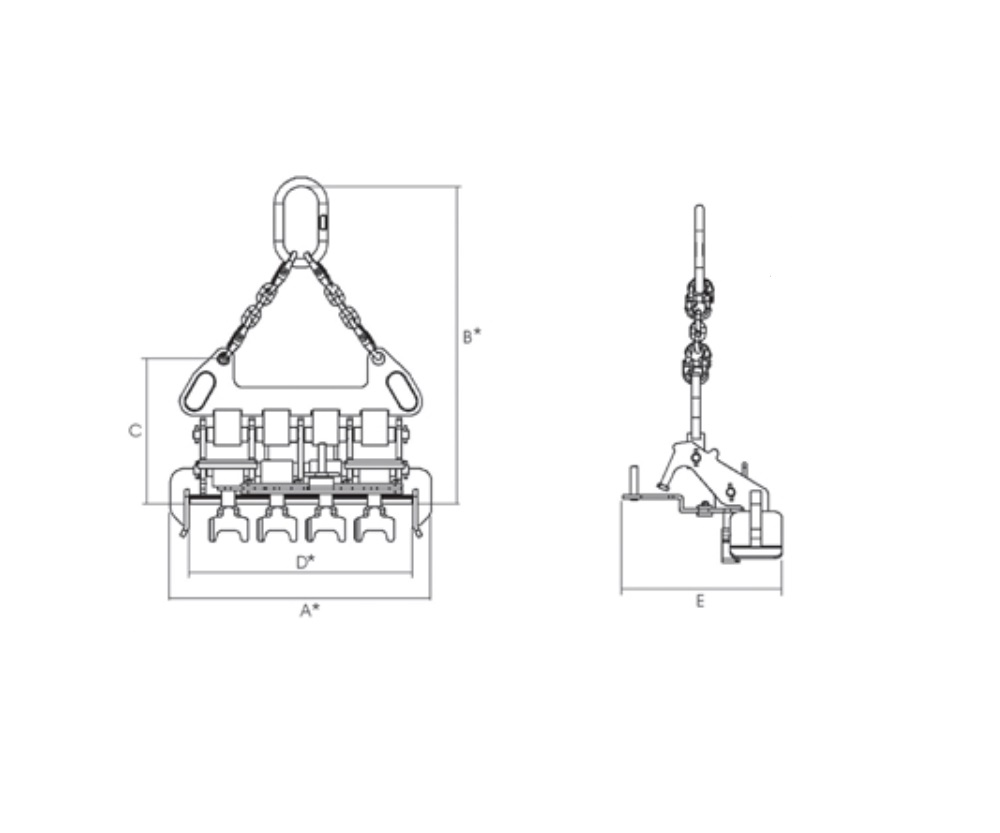

Параметры моделей Tigrip MR
| Модель | Кол-во рельсов |
Грузоподъемность [кг] |
Вес [кг] |
|---|---|---|---|
| MR3 | 3 | 5000 | 84 |
| MR4 | 4 | 5000 | 108 |
| MR5 | 5 | 5000 | 132 |
| MR6 | 6 | 6000 | 156 |
| MR7 | 7 | 7000 | 180 |
| MR8 | 8 | 8000 | 204 |
| MR10 | 10 | 10000 | 252 |
| MR12 | 12 | 12000 | 300 |
