| Страна производства | Германия |
|---|---|
| Бренд | Tigrip |
| Грузоподъемность | от 1,5 т до 5,5 т |
| Назначение | Захват модели Tigrip TCP подходит для вертикального позиционирования и транспортировки одиночных свай |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
Захват модели Tigrip TCP подходит для вертикального позиционирования и транспортировки одиночных свай.
При установке захвата на сваю в её отверстие входит арретирующий болт захвата. Для оттягивания болта и освобождения захвата следует потянуть за пятнадцатиметровый канат.

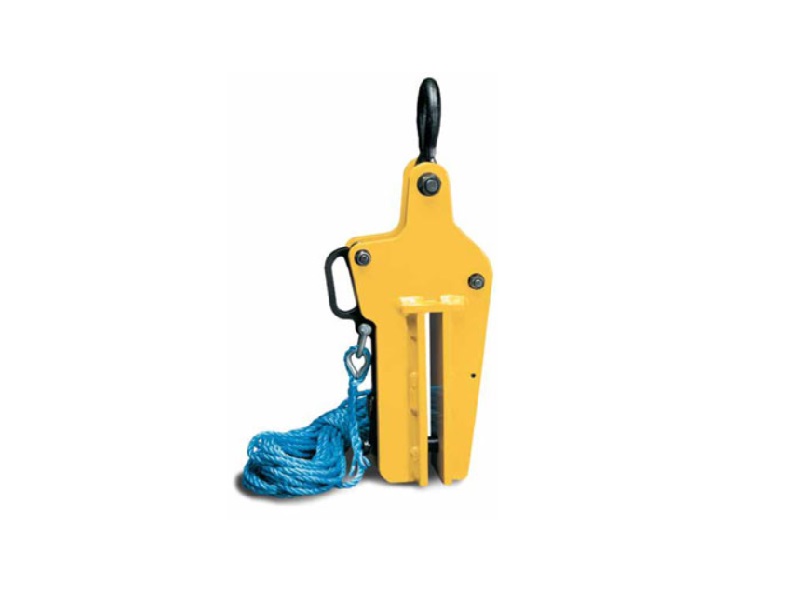

Tigrip TCP — специальный захват для вертикального перемещения одиночных свай.
Параметры моделей
| Модель |
Грузоподъемность [кг] |
Вес [кг] |
|---|---|---|
| TCP 1.5 | 1500 | 12,2 |
| TCP 3.0 | 3000 | 19,5 |
| TCP 5.5 | 5500 | 26,7 |

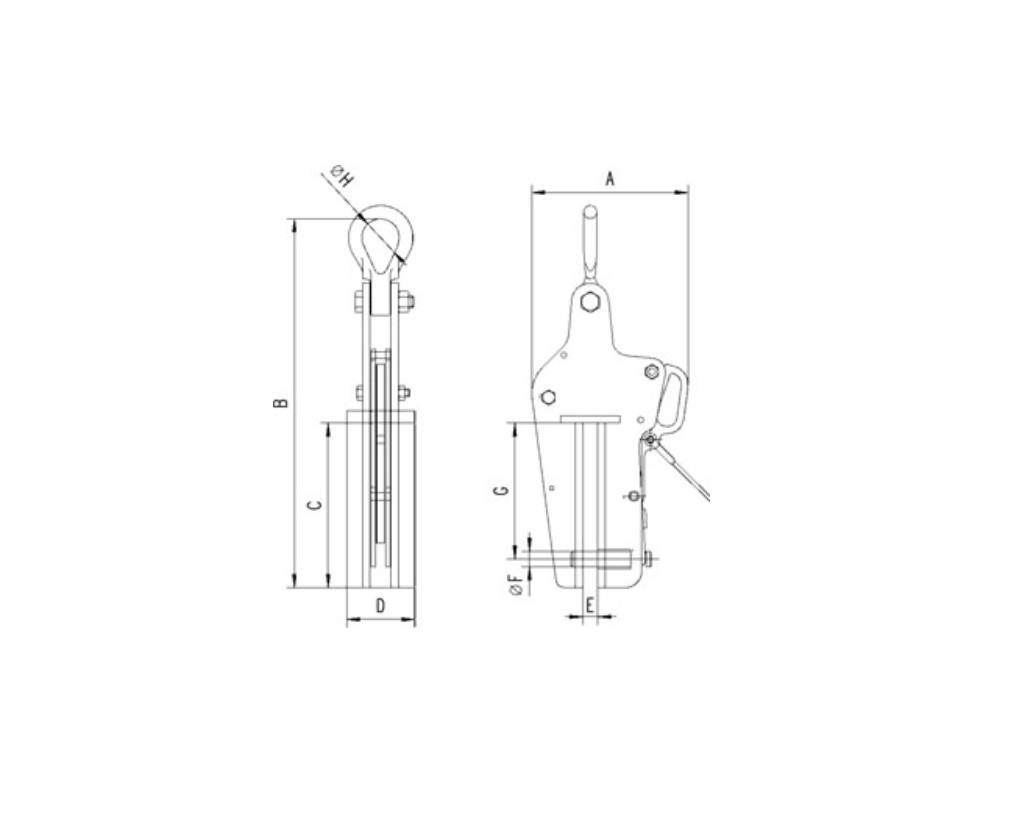

Размеры
| Модель | TCP 1.5 | TCP 3.0 | TCP 5.5 |
|---|---|---|---|
|
A [мм] |
207 | 226 | 269 |
|
B [мм] |
488 | 517 | 575 |
|
C [мм] |
218 | 218 | 218 |
|
D [мм] |
90 | 100 | 120 |
|
E [мм] |
18 | 24 | 24 |
|
F [мм] |
20 | 24 | 30 |
|
G [мм] |
180 | 180 | 180 |
|
H [мм] |
50 | 63 | 89 |
