| Страна производства | Германия |
|---|---|
| Бренд | Tigrip |
| Грузоподъемность | от 100 кг до 4 т |
| Назначение | Этот захват ножничного действия используется для материалов цилиндрической формы |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |

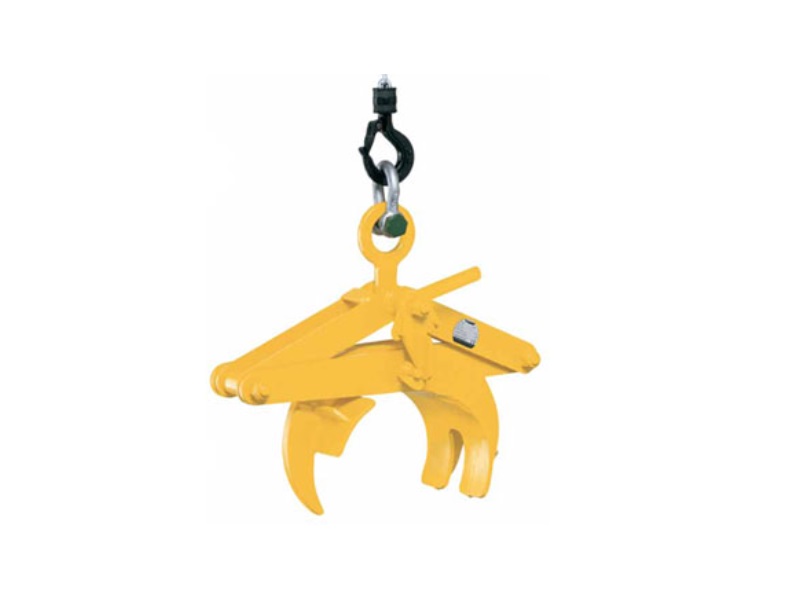

Этот захват Tigrip ножничного действия используется для материалов цилиндрической формы. Он легко и надёжно захватывает трубы и другие материалы цилиндрической формы диаметром до 600 мм.
Надежный захват материалов цилиндрической формы диаметром до 600 мм.
Для защиты поверхности восприимчивых грузов возможно применение специальных протекторов. Протектор также предотвращает выскальзывание из захвата груза со смещенным центром тяжести.
При использовании протекторов необходимо, чтобы поверхность груза была сухой и обезжиренной. В стандартном исполнении захват модели Tigrip TRU поставляется без протекторов.
Параметры моделей
| Модель |
Грузоподъемность [кг] |
Зев (Z) [мм] |
Вес [кг] |
|---|---|---|---|
| TRU 0.1/150 | 100 | 50 — 150 | 3,9 |
| TRU 0.5/200 | 500 | 35 — 200 | 13,6 |
| TRU 1.0/200 | 1000 | 35 — 200 | 13,6 |
| TRU 1.5/300 | 1500 | 80 — 300 | 27,0 |
| TRU 3.0/300 | 3000 | 80 — 300 | 49,0 |
| TRU 4.0/600 | 4000 | 200 — 600 | 204,0 |

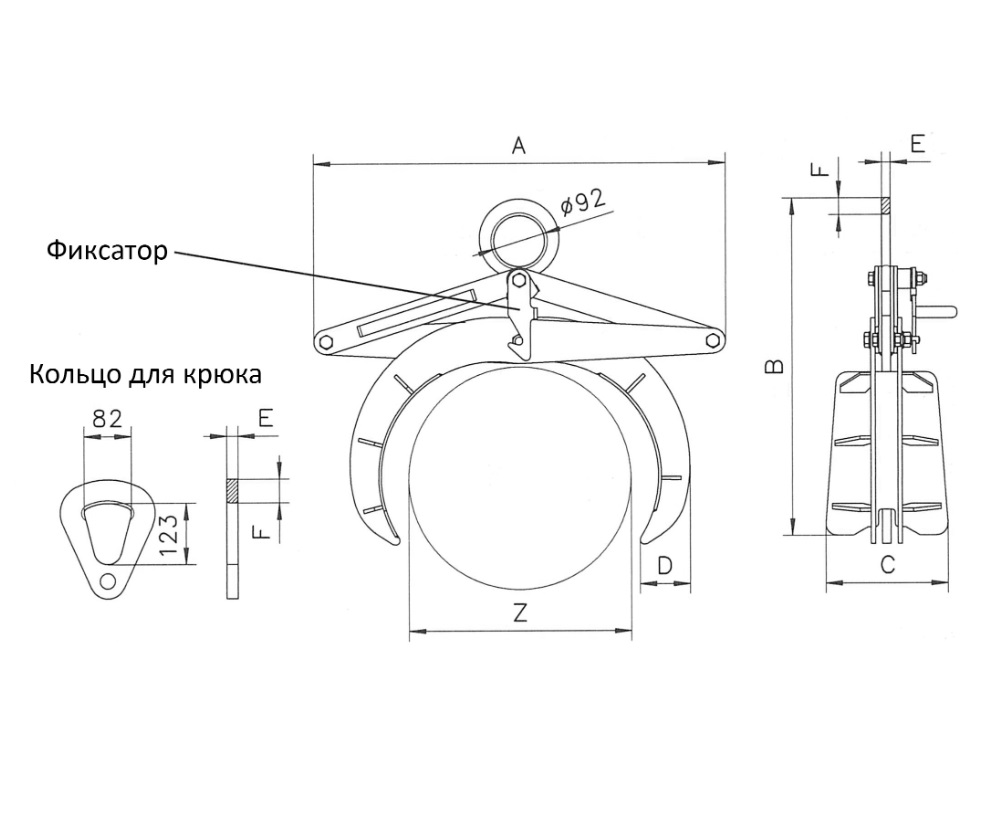

Размеры
| Модель | TRU 0.1/150 | TRU 0.5/200 | TRU 1.0/200 | TRU 1.5/300 | TRU 3.0/300 | TRU 4.0/600 |
|---|---|---|---|---|---|---|
|
A [мм] |
270 | 503 | 509 | 720 | 740 | 1420 |
|
B, мин [мм] |
292 | 417 | 437 | 520 | 582 | 930 |
|
B, макс [мм] |
458 | 723 | 745 | 937 | 960 | 1815 |
|
C [мм] |
97 | 150 | 178 | 204 | 220 | 318 |
|
D [мм] |
43 | 56 | 82 | 84 | 125 | 205 |
|
E [мм] |
8 | 15 | 15 | 20 | 20 | 30 |
|
F [мм] |
17 | 17 | 30 | 25 | 30 | 35 |
