| Страна производства | Германия |
|---|---|
| Бренд | Tigrip |
| Грузоподъемность | от 2 т до 10 т |

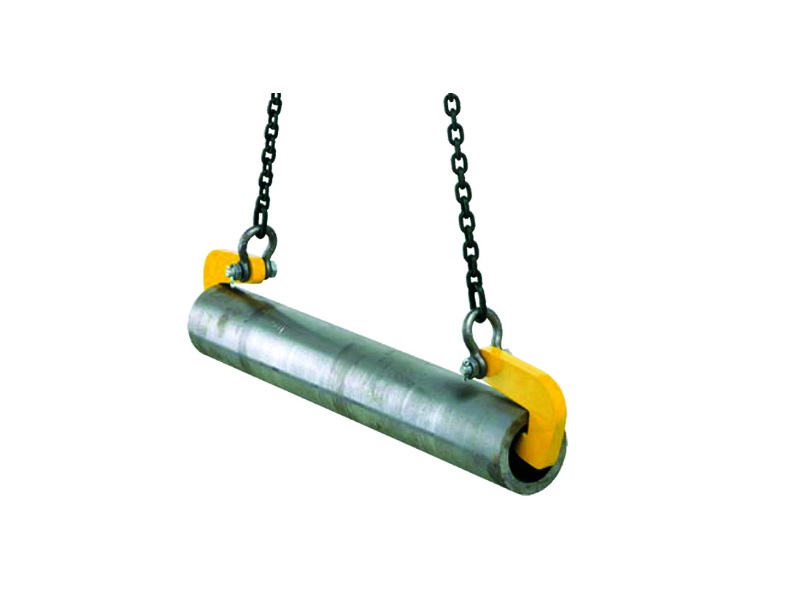

| Назначение | Захват-крюк Tigrip используется попарно для надежной транспортировки труб |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
Применяются попарно для надёжной транспортировки труб. Такелажные скобы входят в комплект поставки.
Данный захват Tigrip TRO не подходит для транспортировки труб нефтегазовой отрасли, так как может повредить резьбу или уплотнительный торец.
Технические данные моделей TRO
| Модель |
Г/П пары [кг] |
Угол между ветвями |
Масса пары захватов со скобами [кг] |
|---|---|---|---|
| TRO 2/90 | 2000 | 60-90° | 3,1 |
| TRO 4/90 | 4000 | 60-90° | 5,6 |
| TRO 6/90 | 6000 | 60-90° | 10,5 |
| TRO 8/90 | 8000 | 60-90° | 17,8 |
| TRO 10/90 | 10000 | 60-90° | 22,0 |

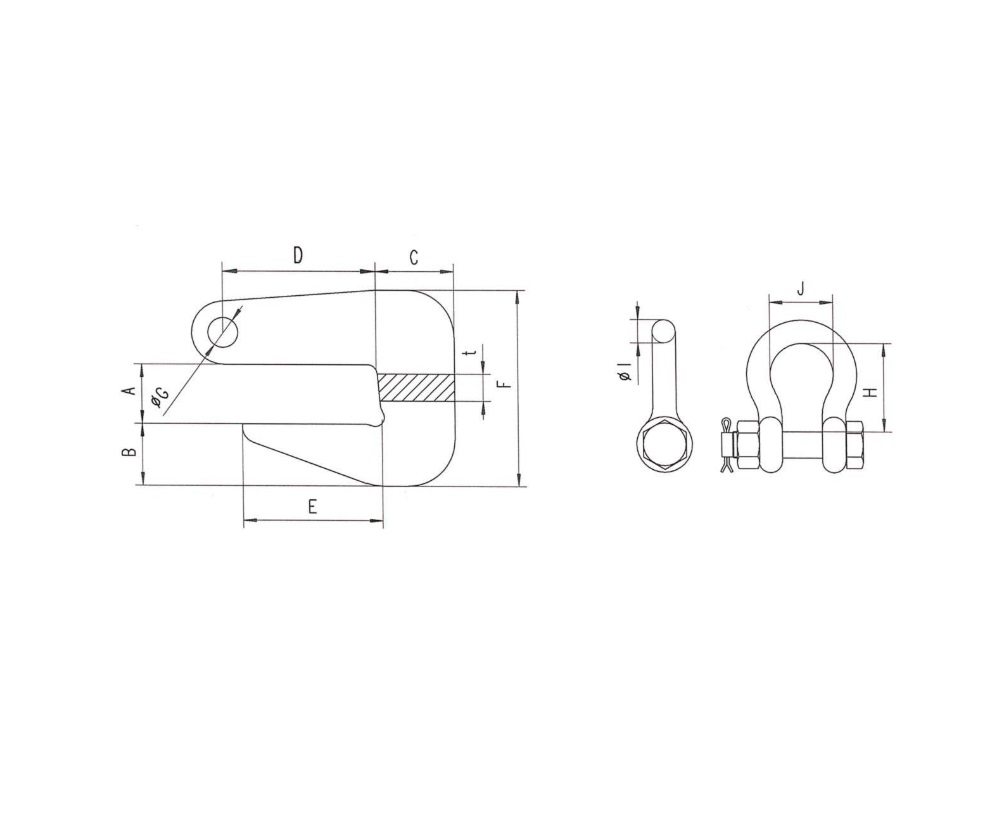

Размеры моделей TRO для угла наклона стропов 60° — 90° от вертикали
| Модель | TRO 2/90 | TRO 4/90 | TRO 6/90 | TRO 8/90 | TRO 10/90 |
|---|---|---|---|---|---|
|
t [мм] |
20 | 30 | 30 | 40 | 40 |
|
A [мм] |
0-40 | 0-50 | 0-60 | 0-70 | 0-80 |
|
B [мм] |
35 | 40 | 51 | 55 | 69 |
|
C [мм] |
40 | 48 | 62 | 67 | 80 |
|
D [мм] |
62 | 77 | 90 | 105 | 115 |
|
E [мм] |
62 | 77 | 90 | 105 | 115 |
|
F [мм] |
116 | 142 | 173 | 190 | 221 |
|
G [мм] |
16,3 | 24,3 | 24,3 | 30,3 | 30,3 |
|
H [мм] |
47,6 | 72,2 | 72,2 | 95,3 | 95,3 |
|
I [мм] |
12,7 | 19 | 19 | 25,4 | 25,4 |
|
J [мм] |
30,2 | 44,5 | 44,5 | 58,7 | 58,7 |
