| Страна производства | Германия |
|---|---|
| Бренд | Tigrip |
| Грузоподъемность | от 750 кг до 5 т |
| Назначение | Вертикальная и горизонтальная тяга, поворот листовой стали, балок и стальных конструкций |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
Струбцинный захват находит применение во множестве вариантов манипуляций с грузами.

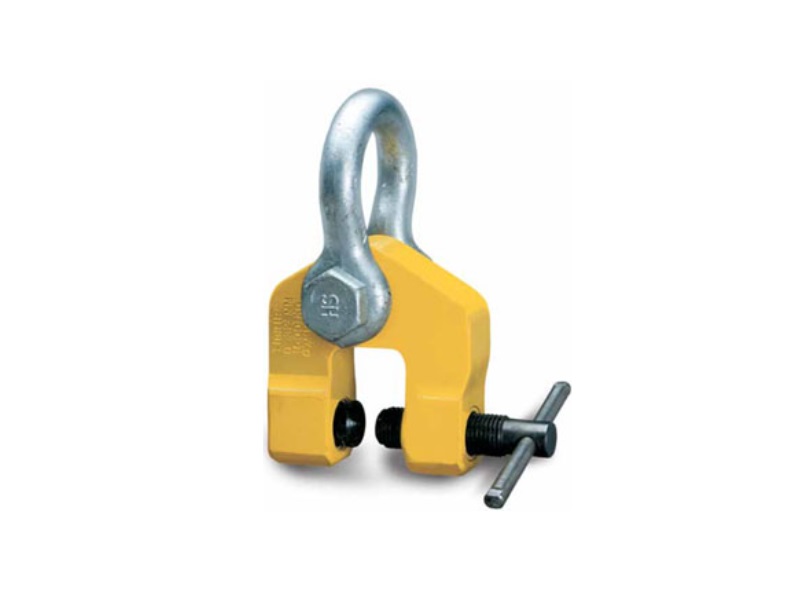

Струбцинный захват Tigrip TSH используется для подъёма, вертикальной и горизонтальной тяги, поворота листовой стали, балок и стальных конструкций.
Kолодка закреплена на шариковой опоре и представляет собой подвижный подпятник. Захват закрепляется ручным усилием на поднимаемом материале. При тяговом усилии подпятник смещается и ”заклинивает” материал в захвате.
Параметры моделей
| Модель |
Грузоподъемность [кг] |
Зев (Z) [мм] |
Вес [кг] |
|---|---|---|---|
| TSH 0.75 | 750 | 0 — 28 | 3,1 |
| TSH 1.5 | 1500 | 0 — 32 | 7,4 |
| TSH 2.0 | 2000 | 90 — 140 | 14,8 |
| TSH 2.0 S | 2000 | 50 — 100 | 14,5 |
| TSH 3.0 | 3000 | 0 — 50 | 11,4 |
| TSH 5.0 | 5000 | 0 — 80 | 27,6 |

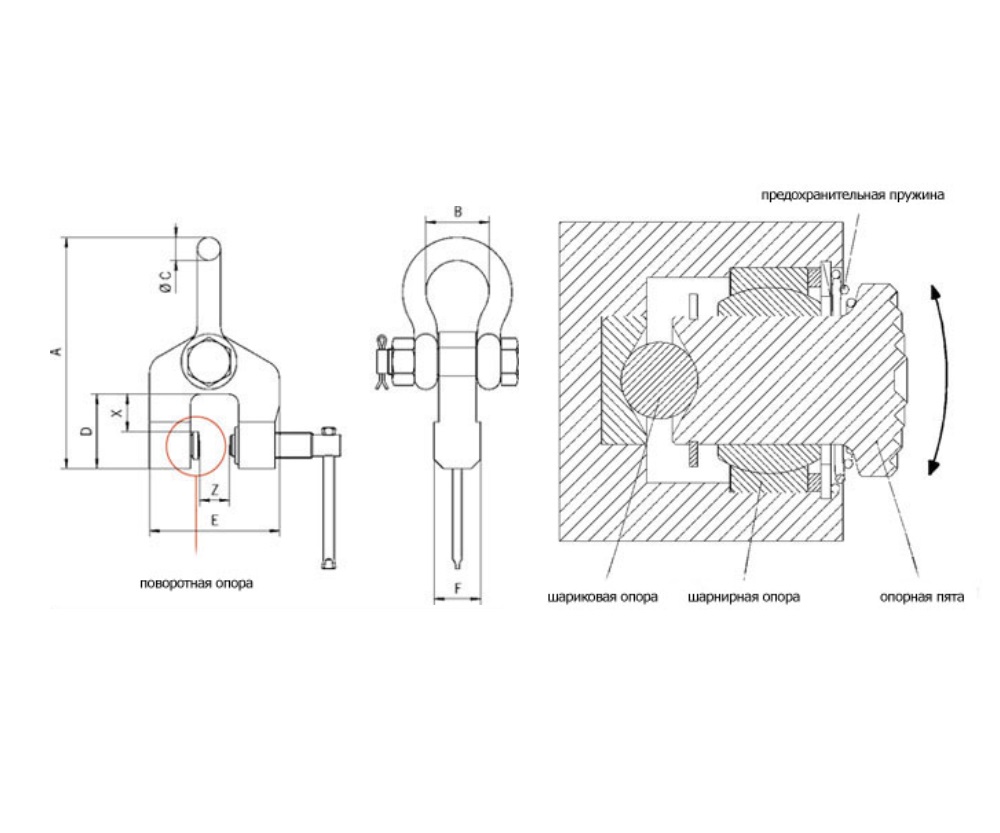

Размеры
| Модель | TSH 0.75 | TSH 1.5 | TSH 2.0 | TSH 2.0 S | TSH 3.0 | TSH 5.0 |
|---|---|---|---|---|---|---|
|
A [мм] |
190 | 255 | 318 | 318 | 290 | 470 |
|
B [мм] |
52 | 65 | 74 | 74 | 74 | 130 |
|
C [мм] |
19 | 26 | 30 | 30 | 30 | 50 |
|
D [мм] |
43 | 75 | 90 | 90 | 85 | 135 |
|
E [мм] |
113 | 130 | 286 | 246 | 170 | 225 |
|
F [мм] |
35 | 44 | 60 | 60 | 50 | 72 |
|
X [мм] |
15 | 40 | 38 | 38 | 40 | 50 |
