| Страна производства | Германия |
|---|---|
| Бренд | Tigrip |
| Грузоподъемность | от 500 кг до 7,5 т |
| Назначение | Осуществление тяги грузов во всех направлениях |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |

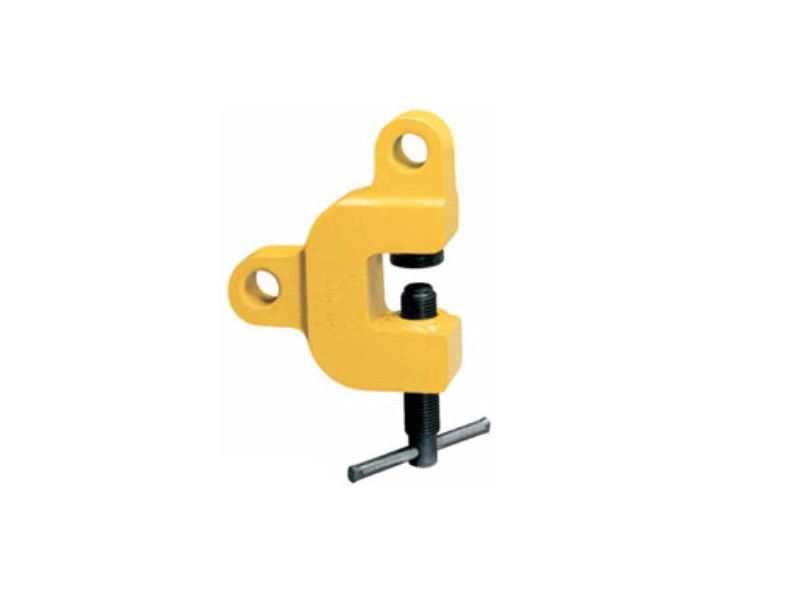

Струбцинный захват модели Tigrip TSZ разработан для осуществления тяги во всех направлениях.
Он достатчно универсален и применим для транспортировки стальных конструкций, позиционирования оборудования и для работ с листовым металлом.
Главная особенность универсального захвата модели Tigrip TSZ — возможность выполнения тяги во всех направлениях.
Kолодка закреплена на шариковой опоре и представляет собой подвижный подпятник. Захват закрепляется ручным усилием на поднимаемом материале. При тяговом усилии подпятник смещается и ”заклинивает” материал в захвате.
Параметры моделей
| Модель |
Грузоподъемность [кг] |
Зев [мм] |
Вес [кг] |
|---|---|---|---|
| TSZ 0.5 | 500 | 0 — 28 | 2,3 |
| TSZ 1.5 | 1500 | 0 — 35 | 5,6 |
| TSZ 3.0 | 3000 | 0 — 35 | 8,8 |
| TSZ 5.0 | 5000 | 0 — 40 | 16,2 |
| TSZ 7.5 | 7500 | 0 — 40 | 20,9 |

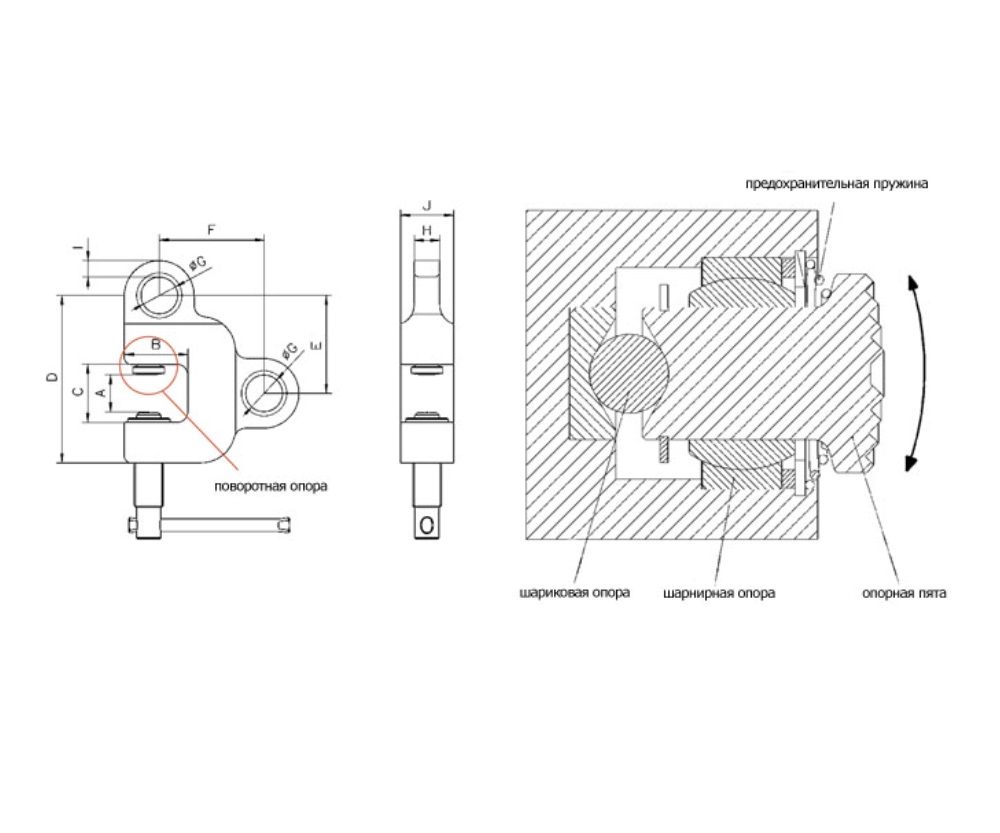

Размеры
| Модель | TSZ 0.5 | TSZ 1.5 | TSZ 3.0 | TSH 5.0 | TSH 7.5 |
|---|---|---|---|---|---|
|
A [мм] |
28 | 35 | 35 | 40 | 40 |
|
B [мм] |
43 | 60 | 67 | 85 | 92 |
|
C [мм] |
45 | 55 | 65 | 75 | 75 |
|
D [мм] |
125 | 158 | 195 | 230 | 240 |
|
E [мм] |
72 | 93 | 114 | 133 | 143 |
|
F [мм] |
83 | 99 | 120 | 150 | 162 |
|
G [мм] |
26 | 35 | 46 | 55 | 65 |
|
H [мм] |
16 | 24 | 34 | 40 | 50 |
|
I [мм] |
12 | 16 | 17 | 18 | 23 |
|
J [мм] |
35 | 50 | 60 | 75 | 80 |
