| Страна производства | Германия |
|---|---|
| Бренд | JDT (J.D. Theile) |
| Грузоподъемность | От 0,7 до 40 тонн |
| Материал | Высокопрочная сталь |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Коэффициент запаса прочности | 4:1 |
| Стандарты затяжки | DIN 895 или DIN 894 |

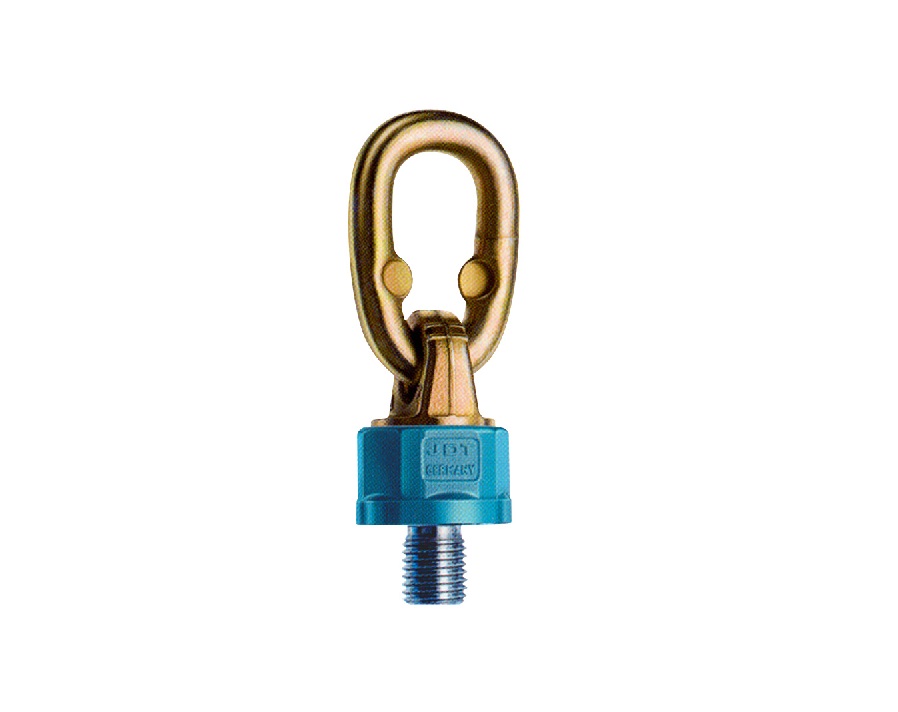

Вертлюжные петли JDT TP — это самое прогрессивное поколение вертлюжных петель компании JDT грузоподъемностью до 40 тонн. Технологические свойства материала ENORM 10 позволили компании JDT в очередной раз увеличить грузоподъемность новых вертлюжных петель THEIPA Point в том числе и в сегменте тяжелых грузов.

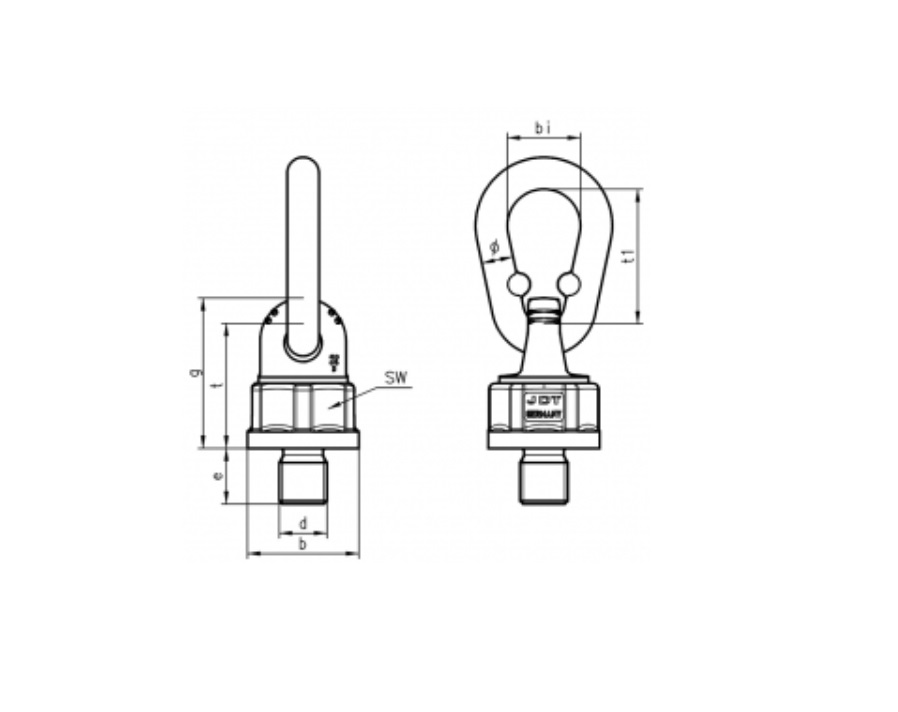

Технические характеристики
| Наименование |
Тип резьбы d×e [мм] |
Крутящий момент затяжки [Нм] |
Шаг резьбы DIN 13 |
Ø b [мм] |
g [мм] |
SW [мм] |
t [мм] |
Звено Ø×t1×bi [мм] |
Вес [кг] |
Артикул |
|---|---|---|---|---|---|---|---|---|---|---|
| TP 0,7 | M 10х18 | 10 - 40 | 1,5 | 36,5 | 48 | 34 | 41 | 13х55х32 | 0,42 | 0381400001 |
| M 12х18 | 15 - 40 | 1,75 | 36,5 | 48 | 34 | 41 | 13х55х32 | 0,43 | 0381400000 | |
| M 12х25 | 15 - 40 | 1,75 | 36,5 | 48 | 34 | 41 | 13х55х32 | 0,43 | 0381400002 | |
| M 14х20 | 30 - 40 | 2 | 36,5 | 48 | 34 | 41 | 13х55х32 | 0,43 | 0381400003 | |
| TP 1,4 | M 16х20 | 45 - 130 | 2 | 36,5 | 48 | 34 | 41 | 13х55х32 | 0,43 | 0381401000 |
| M 16х30 | 45 - 130 | 2 | 36,5 | 48 | 34 | 41 | 13х55х32 | 0,44 | 0381401001 | |
| M 20х30 | 75 - 130 | 2,5 | 36,5 | 48 | 34 | 41 | 13х55х32 | 0,46 | 0381401002 | |
| M 24х30 | 90 - 130 | 3 | 36,5 | 48 | 34 | 41 | 13х55х32 | 0,49 | 0381401003 | |
| TP 2,5 | M 20х30 | 100 - 170 | 2,5 | 52 | 68 | 46 | 57 | 16х70х34 | 0,95 | 0381402000 |
| M 20х40 | 100 - 170 | 2,5 | 52 | 68 | 46 | 57 | 16х70х34 | 0,97 | 0381402001 | |
| M 20х50 | 100 - 170 | 2,5 | 52 | 68 | 46 | 57 | 16х70х34 | 1,04 | 0381402002 | |
| M 20х70 | 100 - 170 | 2,5 | 52 | 68 | 46 | 57 | 16х70х34 | 1,07 | 0381402003 | |
| TP 4 | M 24х30 | 190 - 280 | 3 | 57 | 75 | 50 | 63 | 18х85х45 | 1,43 | 0381404000 |
| M 24х45 | 190 - 280 | 3 | 57 | 75 | 50 | 63 | 18х85х45 | 1,48 | 0381404001 | |
| M 24х50 | 190 - 280 | 3 | 57 | 75 | 50 | 63 | 18х85х45 | 1,5 | 0381404002 | |
| M 30х35 | 190 - 280 | 3,5 | 57 | 75 | 50 | 63 | 18х85х45 | 1,5 | 0381404003 | |
| TP 6,7 | M 30х35 | 230 - 400 | 3,5 | 70 | 95 | 65 | 78 | 20х86х46 | 2,33 | 0381406000 |
| M 30х45 | 230 - 400 | 3,5 | 70 | 95 | 65 | 78 | 20х86х46 | 2,37 | 0381406001 | |
| M 30х50 | 230 - 400 | 3,5 | 70 | 95 | 65 | 78 | 20х86х46 | 2,44 | 0381406002 | |
| M 30х60 | 230 - 400 | 3,5 | 70 | 95 | 65 | 78 | 20х86х46 | 2,45 | 0381406003 | |
| TP 8 | M 30х35 | 270 - 600 | 3,5 | 81 | 106 | 75 | 86 | 23х115х60 | 3,59 | 0381408000 |
| M 30х45 | 270 - 600 | 3,5 | 81 | 106 | 75 | 86 | 23х115х60 | 3,64 | 0381408001 | |
| TP 10 | M 36х50 | 270 - 600 | 4 | 81 | 106 | 75 | 86 | 23х115х60 | 3,72 | 0381410000 |
| M 36х54 | 270 - 600 | 4 | 81 | 106 | 75 | 86 | 23х115х60 | 3,82 | 0381410001 | |
| TP 12,5 | M 42х50 | 270 - 700 | 4,5 | 81 | 106 | 75 | 86 | 23х115х60 | 3,82 | 0381412003 |
| M 42х60 | 270 - 700 | 4,5 | 81 | 106 | 75 | 86 | 23х115х60 | 3,91 | 0381412002 | |
| M 42х63 | 270 - 700 | 4,5 | 81 | 106 | 75 | 86 | 23х115х60 | 3,94 | 0381412000 | |
| M 45х60 | 270 - 700 | 4,5 | 81 | 106 | 75 | 86 | 23х115х60 | 4,03 | 0381412013 | |
| M 48х72 | 270 - 700 | 5 | 81 | 106 | 75 | 86 | 23х115х60 | 4,33 | 0381412001 | |
| TP 17 | M 42х60 | 350 - 800 | 4,5 | 104 | 127 | 95 | 106 | 30х140х70 | 7,34 | 0381417003 |
| M 45х60 | 350 - 800 | 4,5 | 104 | 127 | 95 | 106 | 30х140х70 | 7,50 | 0381417000 | |
| M 48х60 | 350 - 800 | 5 | 104 | 127 | 95 | 106 | 30х140х70 | 7,57 | 0381417001 | |
| M 56х78 | 350 - 900 | 5,5 | 104 | 127 | 95 | 106 | 30х140х70 | 8,00 | 0381417002 | |
| TP 20 | M 64х96 | 350 - 900 | 6 | 104 | 127 | 95 | 106 | 30х140х70 | 8,85 | 0381420000 |
| M 64х110 | 350 - 900 | 6 | 104 | 127 | 95 | 106 | 30х140х70 | 9,20 | 0381420001 | |
| TP 28 | M 64х96 | 500 - 1000 | 6 | 129 | 174 | 115 | 135 | 35х170х80 | 16,3 | 0381428000 |
| M 72х120 | 500 - 1200 | 6 | 129 | 174 | 115 | 135 | 35х170х80 | 17,6 | 0381428001 | |
| M 80х150 | 500 - 1200 | 6 | 129 | 174 | 115 | 135 | 35х170х80 | 19,5 | 0381428002 | |
| TP 35 | M 80х120 | 500 - 1400 | 6 | 148 | 187 | 135 | 146 | 43х220х100 | 25,1 | 0381435000 |
| M 90х150 | 500 - 1500 | 6 | 148 | 187 | 135 | 146 | 43х220х100 | 27,6 | 0381435001 | |
| TP 40 | M 80х120 | 500 - 1500 | 6 | 170 | 233 | 150 | 182 | 46х240х110 | 35,5 | 0381440002 |
| M 90х115 | 500 - 1500 | 6 | 170 | 233 | 150 | 182 | 46х240х110 | 36,5 | 0381440000 | |
| M 90х150 | 500 - 1500 | 6 | 170 | 233 | 150 | 182 | 46х240х110 | 38,0 | 0381440003 | |
| M 100х150 | 500 - 1700 | 6 | 170 | 233 | 150 | 182 | 46х240х110 | 39,8 | 0381440001 |
