Страна производства | Нидерланды |
---|---|
Бренд | Terrier |
Назначение | Грузоподъемный захват для универсального применения |
Запас прочности | 5:1 |
Температурный режим | от -40°C до + 100°C |
Примечание | Три разных положения зева. Регулируется с шагом 30 мм |
Примечание | Поверхность материала должна иметь уровень твердости макс. HRC 37/345 Hb |
Примечание | Специальные исполнения доступны по запросу |
Захваты Terrier гарантируют высокую производительность и длительный срок эксплуатации. Они просты в обслуживании и имеют «сверхмощные» сварные корпусы. Легкая и гладкая конструкция обеспечивает эргономичность и удобство эксплуатации.
Захваты Terrier получили свое название от встроенного механизма безопасности, который состоит из фиксирующего устройства, натяжной пружины и рычага. После нажатия рычага предохранительный механизм обеспечивает постоянное предварительное натяжение кулачка на стальной пластине, тем самым гарантируя, что зажим не проскальзывает при приложении подъемной силы. Когда груз поднимается, сила зажима увеличивается за счет веса груза. Система безопасности гарантирует, что захват не выскользнет из листа при опускании груза.
Грузоподъемные захваты испытываются тестовой нагрузкой в 2 раза превышающие грузоподъемность. Каждый захват Terrier имеет красную сигнальную окраску на подъемной проушине и фиксирующем рычаге для дополнительной безопасности и поставляется с сертификатом испытаний. Тип модели изделия, серийный номер, грузоподъемность (WLL), размер зева. знак CE и год изготовления выбиты на корпусе. Название компании, логотип и адрес сайта указываются на стикере.

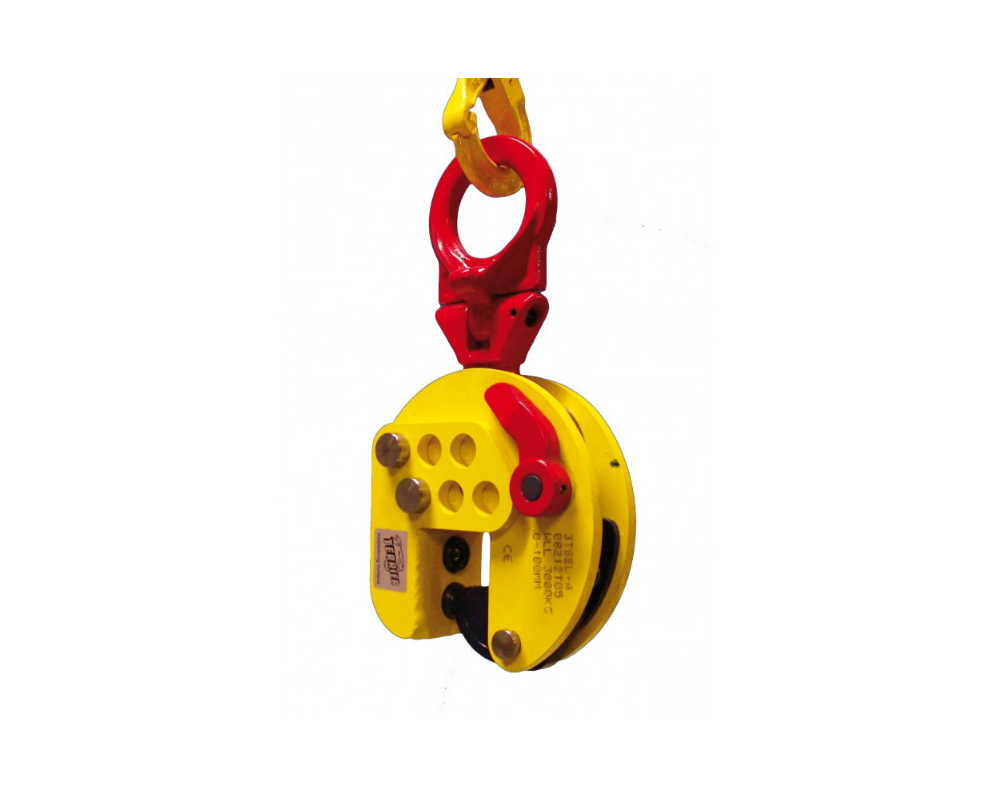

Захват TSEU-A — это сверхмощные легкие захваты для универсального применения. Модели применяются для подъема, перемещения и кантовки всех типов толстолистовой стали. Минимальная грузоподъемность составляет 10% от максимальной грузоподъемности захвата.
Особенности и преимущества захватов Terrier TSEU-A
- Только 1 захват необходим для различных видов работ;
- Тот же захват можно использовать, если необходимо большое раскрытие зева;
- Шарнирная подъемная скоба гарантирует сжатие во всех положениях, даже при боковой нагрузке до 90 °. Обратите внимание на уменьшение грузоподъемности при подъеме под углом более 45°;
- В стандарте захват двумя шарнирами для дополнительной мощности зажимного усилия;
- Модель оснащена предохранительным механизмом, который предотвращает скольжение захвата при приложении подъемной силы и при снижении нагрузки;
- Захват фиксируется как в закрытом, так и в открытом положении;
- Легкая конструкция для удобного обращения;
- Надежный, сверхпрочный, сварной корпус;
- Удобные в обслуживании, легко заменяемые запчасти

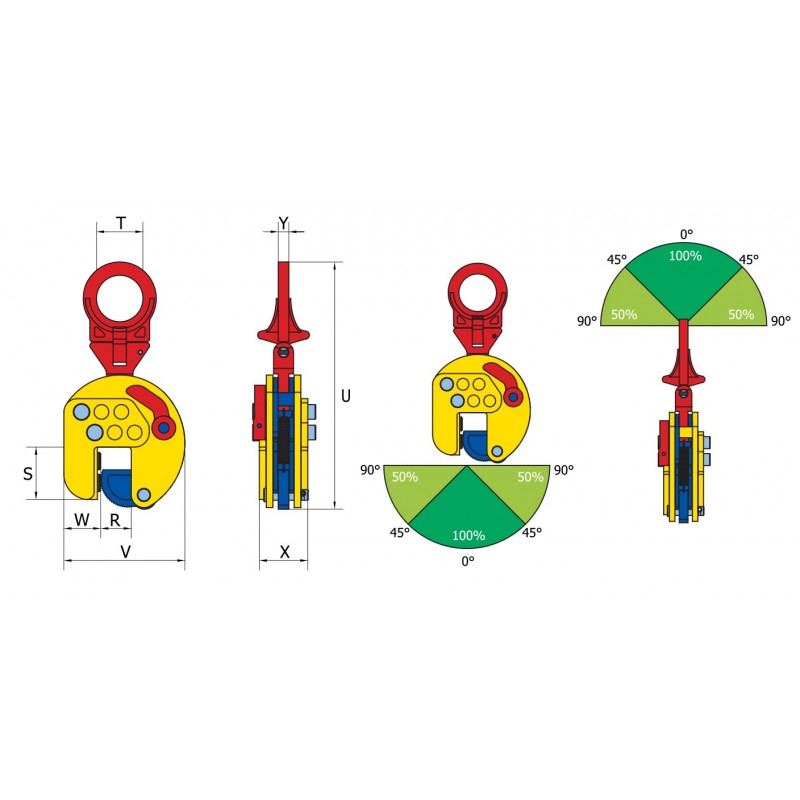

Артикул | Модель |
Г/П [кг/шт.] |
Открытие зева [мм] |
S [мм] |
T [мм] |
U [мм] |
V [мм] |
W [мм] |
X [мм] |
Y [мм] |
Вес [кг/шт.] |
---|---|---|---|---|---|---|---|---|---|---|---|
863300 | 3 TSEU-A | 3000 | 0 - 95 | 79 | 70 | 373 | 183 - 243 | 51 | 77 | 16 | 10 |
Базовые рекомендации при эксплуатации захватов
- Никогда не перегружайте захват и не допускайте рывков;
- При загрузке всегда используйте всю глубину зева;
- Никогда не поднимайте более одного листа металла одновременно;
- Держите дистанцию во время подъема и опускания груза;
- Предотвращайте ситуации, когда кто-либо находится под нагрузкой;
- Любые сварочные операции и изменение конструктива захвата запрещены
