Страна производства | Германия |
---|---|
Бренд | HTS |
Назначение | Трехконтактные системы перемещения грузов |
Особенность | Увеличенная грузоподъемность и низкое сопротивление качению, нейлоновые колеса |
Примечание | Специальные исполнения доступны по запросу |
Транспортные и поворотные тележки для перемещения грузов ECO-Skate удобны в эксплуатации, отличаются прочности и практически не требуют обслуживания. Тележки используются как на производственных линиях, так и для перемещения контейнеров.
Для областей применения, в которых характеристик стандартного оборудования недостаточно, компания HTS Hydraulische Transportsysteme GmbH разрабатывает специальные системы перемещения решения, индивидуально адаптированные к задачам заказчика.

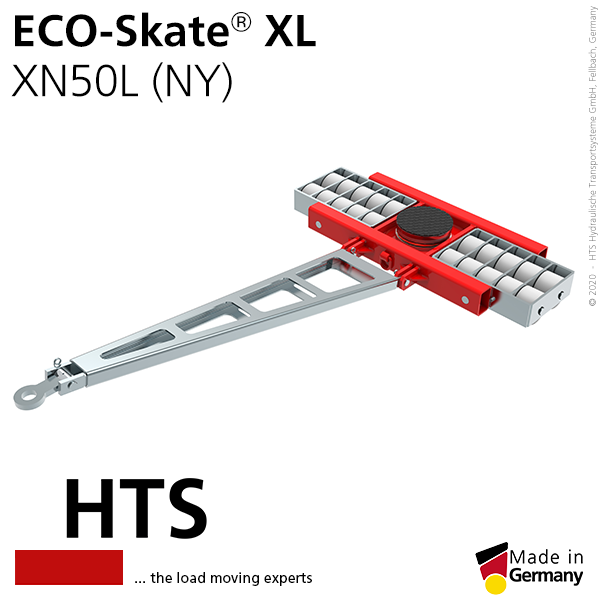

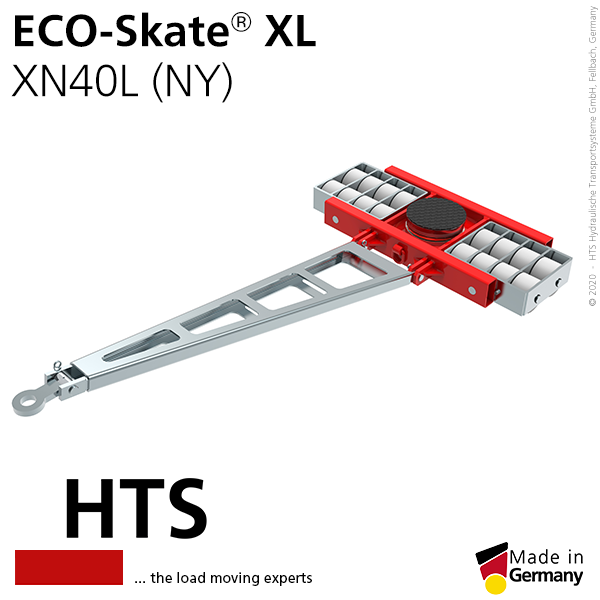

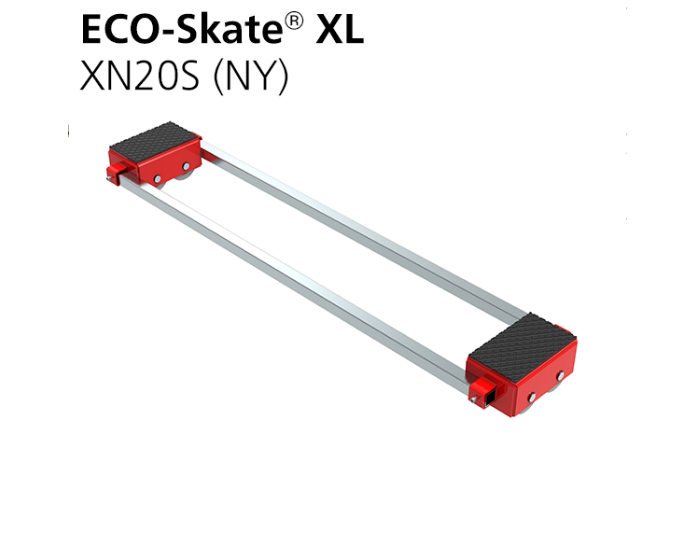

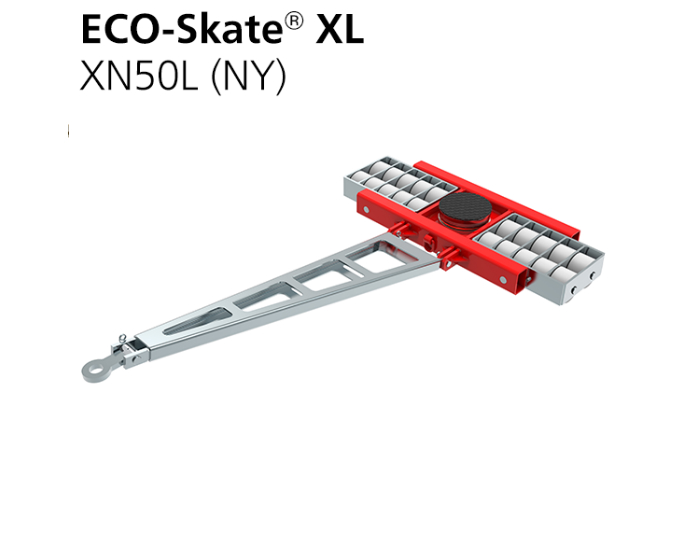

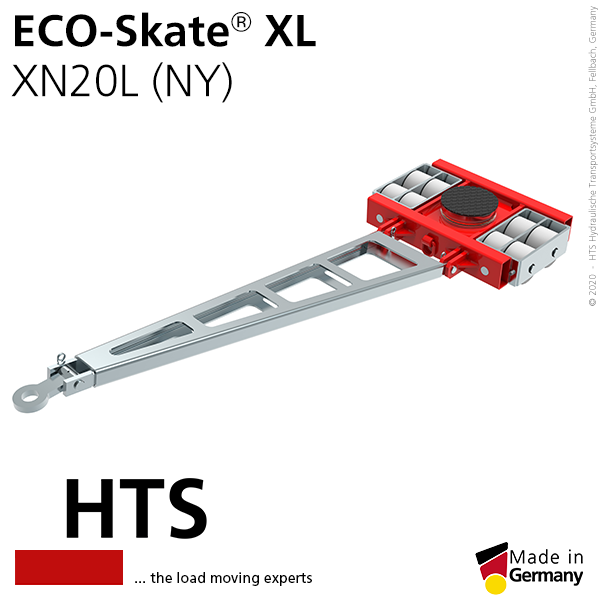

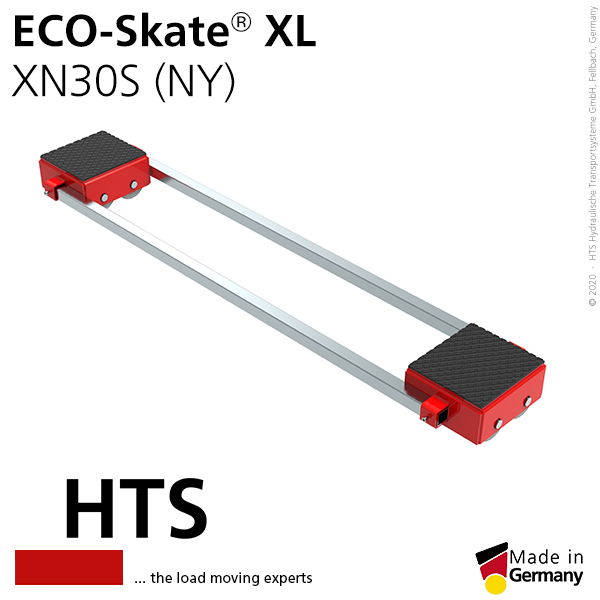

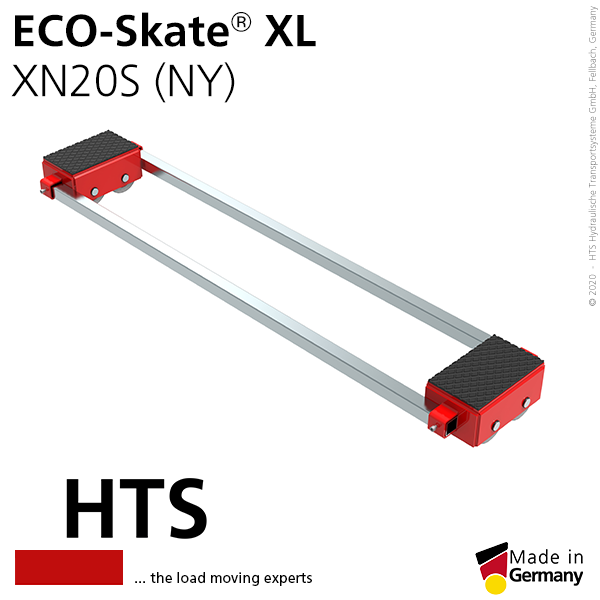

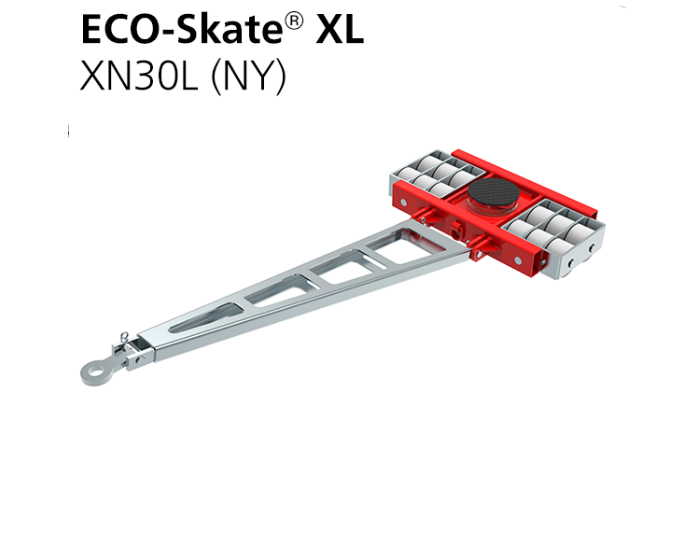

Каждая тележка-транспортер ECO-Skate XL (NY) имеет раму и колесный короб, где каждое колесо поддерживается индивидуально. Это позволяет избежать прогиба оси при кратковременной перегрузке. Каждую систему перемещения тяжелых грузов ECO-Skate XL (NY) можно комбинировать с любыми с другими тележками той же высоты, предназначенными для тяжелых условий эксплуатации: BALANCE DUO XL и ROTO XL.
Общая нагрузка складывается из суммы значений грузоподъемностей. Тележки в стандартной комплектации оснащены немаркими нейлоновыми колесами HTS, которые также можно заказать отдельно.
Преимущества тележек ECO-Skate серии XL (NY)
- Каждое колесо индивидуально устанавливается на раму серии XL или на колесные боксы. Это предотвращает изгиб оси в случае кратковременной перегрузки;
- Прочные выравнивающие планки;
- Возможность комбинирования (сборки комплекта);
- Высококачественные нейлоновые колеса с низким сопротивлением к качению и устойчивостью к истиранию

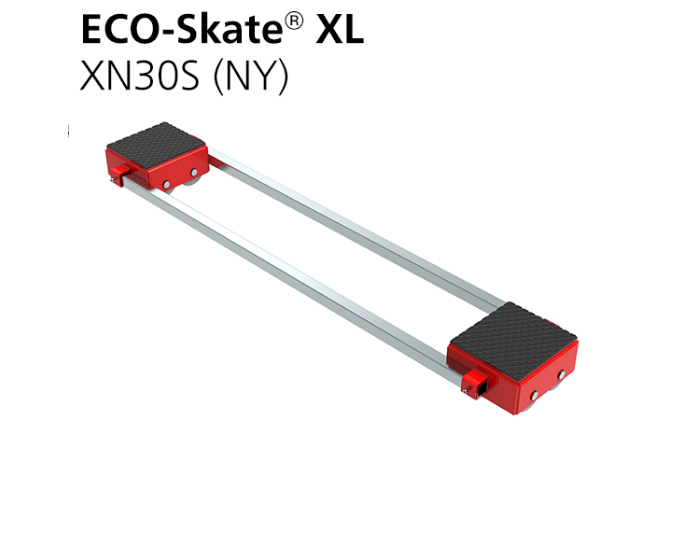

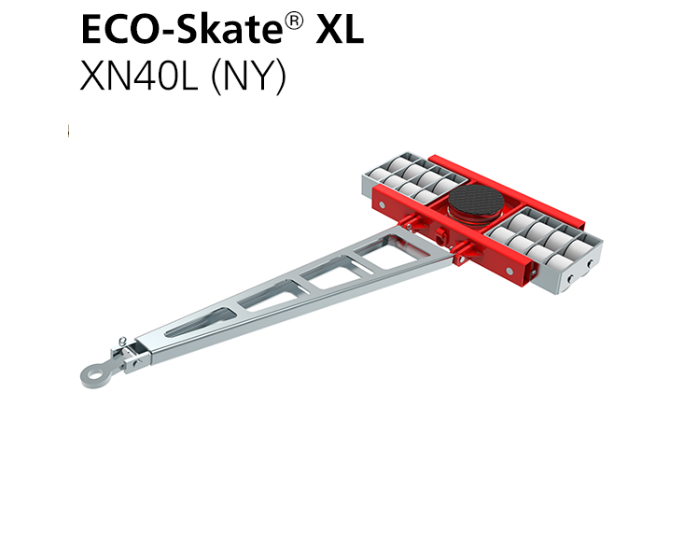

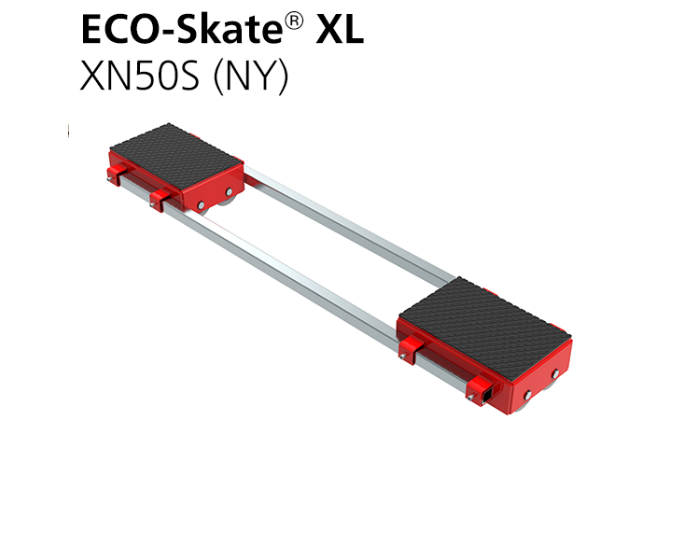

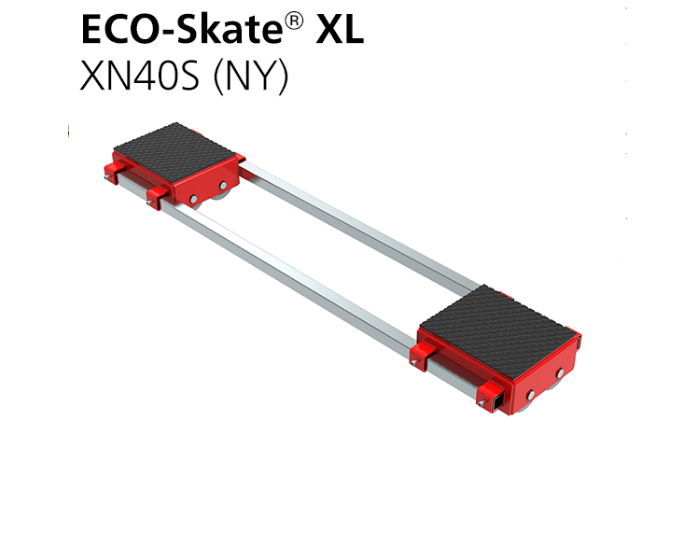

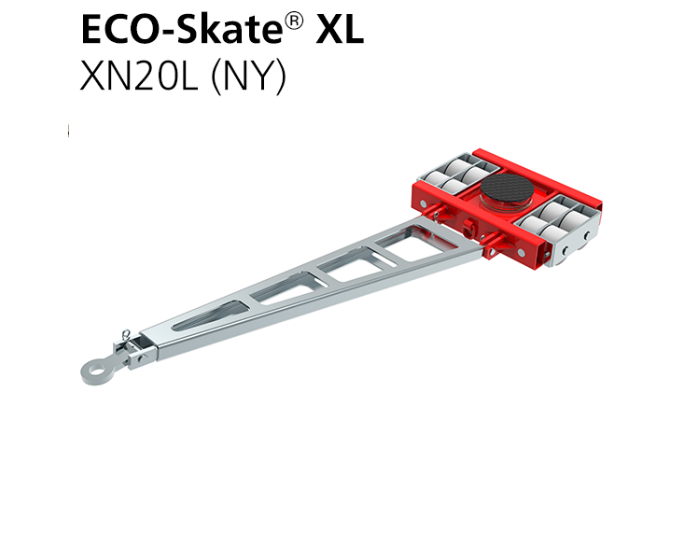

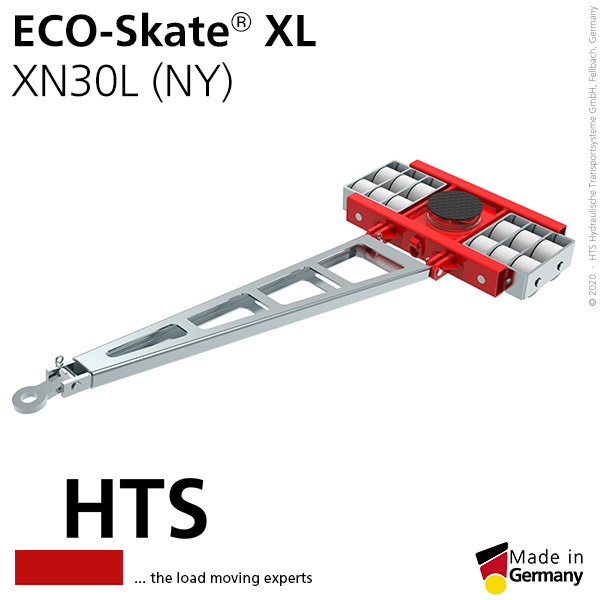

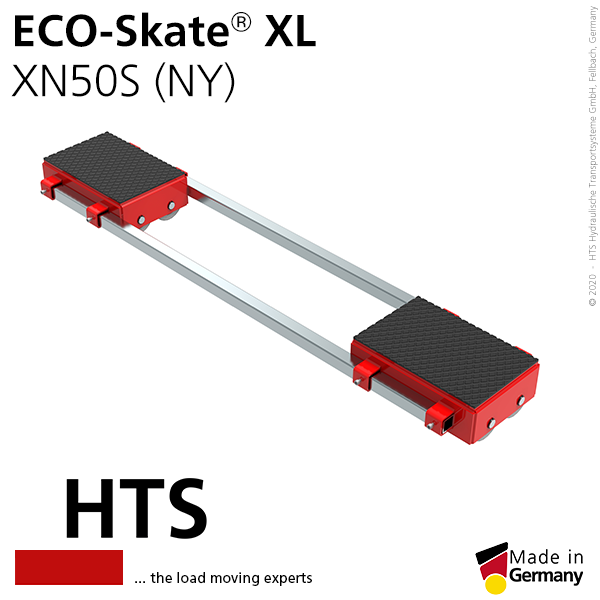

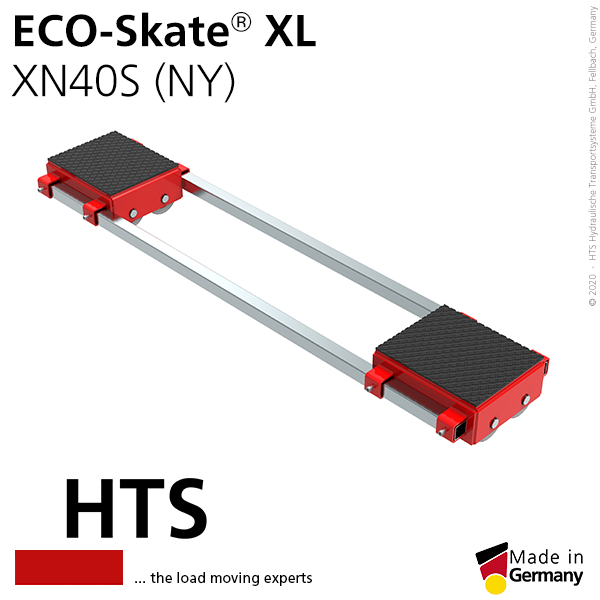

Параметр | XN20L | XN20S | XN30L | XN30S | XN40L | XN40S | XN50L | XN50S |
---|---|---|---|---|---|---|---|---|
Артикул |
10.200.03.10 |
10.200.03.20 |
10.300.03.10 |
10.300.03.20 |
10.400.03.10 |
10.400.03.20 |
10.500.03.10 |
10.500.03.20 |
Грузоподъемность [кг] |
20.000 | 2 x 10.000 | 30.000 | 2 x 15.000 | 40.000 | 2 x 20.000 | 50.000 | 2 x 25.000 |
Грузоподъемность комплекта [кг] |
40.000 | 40.000 | 60.000 | 60.000 | 80.000 | 80.000 | 100.000 | 100.000 |
Размер колеса [мм] |
140 x 85 | 140 x 85 | 140 x 85 | 140 x 85 | 140 x 85 | 140 x 85 | 140 x 85 | 140 x 85 |
Количество колес [шт.] |
8 | 2 x 4 | 12 | 2 x 6 | 16 | 2 x 8 | 20 | 2 x 10 |
Площадь нагрузки [мм] |
220 | 318 x 190 | 220 | 318 x 285 | 250 | 318 x 382 | 250 | 318 x 480 |

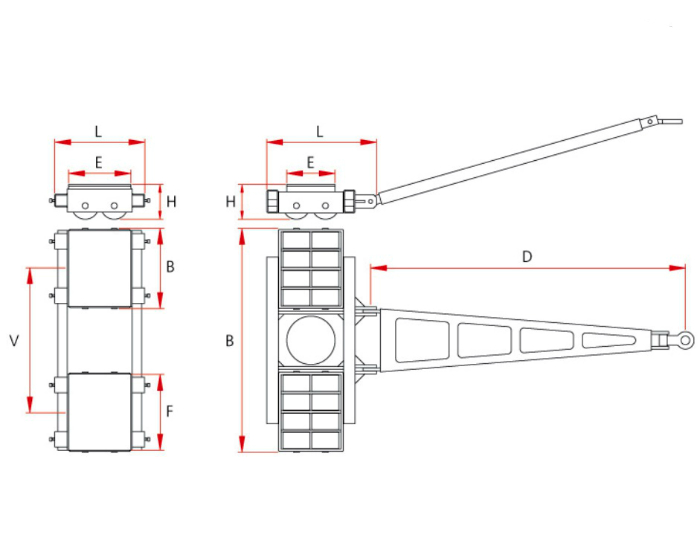

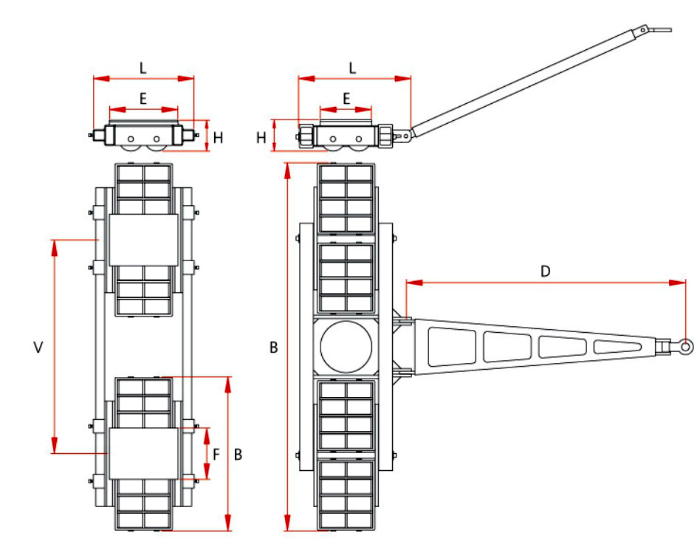

Габариты [мм] |
568 x 724 x 180 |
456 x 216 x 180 |
567 x 931 x 180 |
456 x 313 x 180 |
567 x 1.138 x 180 |
456 x 410 x 180 |
607 x 1.335 x 180 |
456 x 507 x 180 |
Длина ручки [мм] |
1.620 | - | 1.620 | - | 1.620 | - | 1.620 | - |
Регулируемость [мм] |
- | 220 - 1.940 | - | 320 - 1.940 | - | 420 - 1.660 | - | 550 - 1.650 |
Вес [кг] |
127 | 81 | 149 | 108 | 182 | 135 | 214 | 174 |

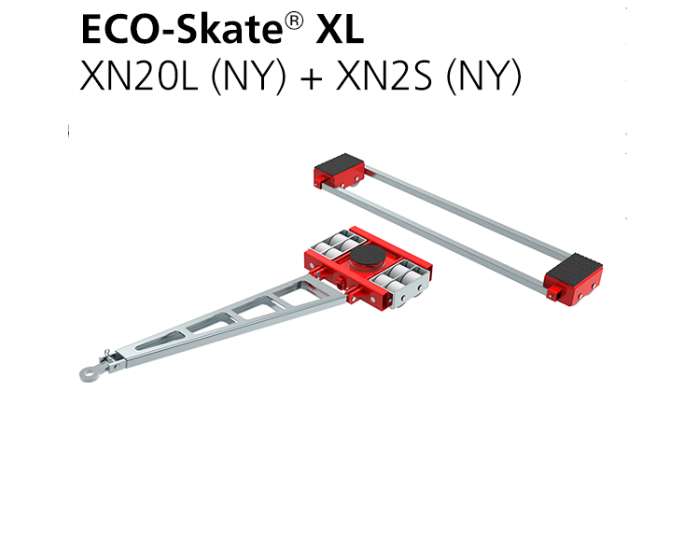

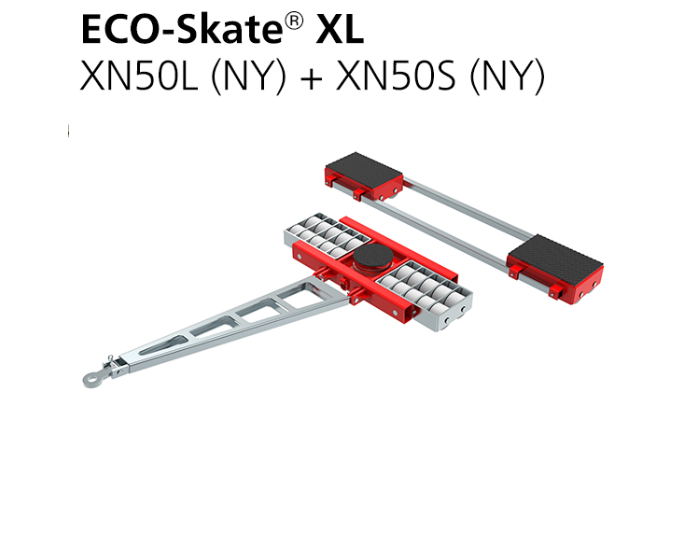

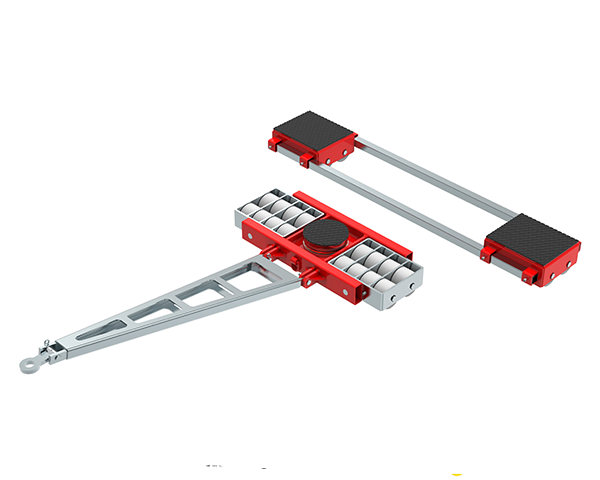

Комплекты «транспортная тележка + поворотная тележка»
Параметр |

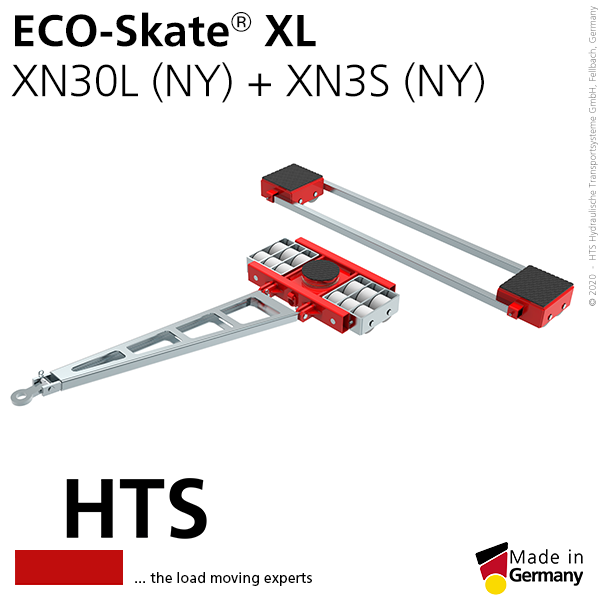

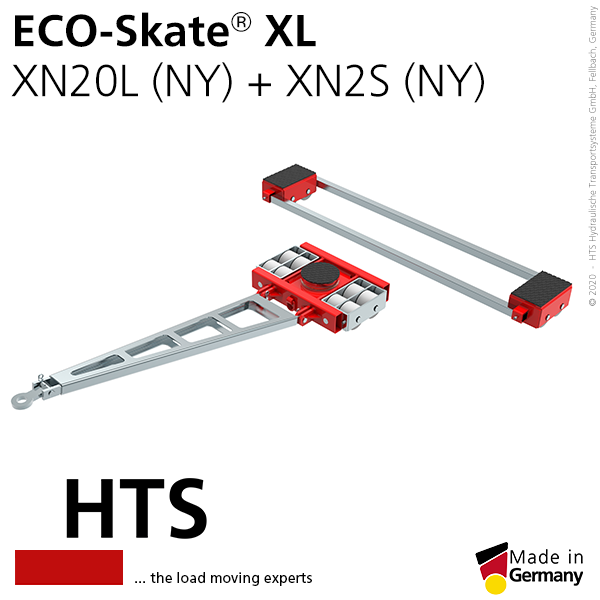

Комплект XN20L (NY) + XN20S (NY) |

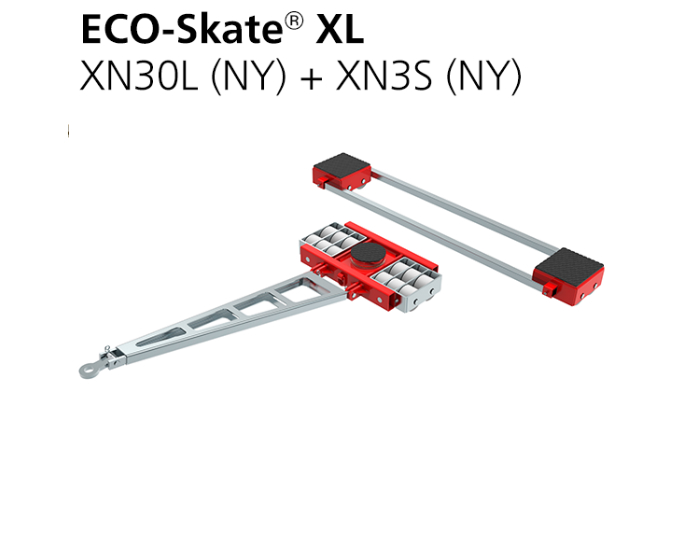

Комплект XN30L (NY) + XN30S (NY) |

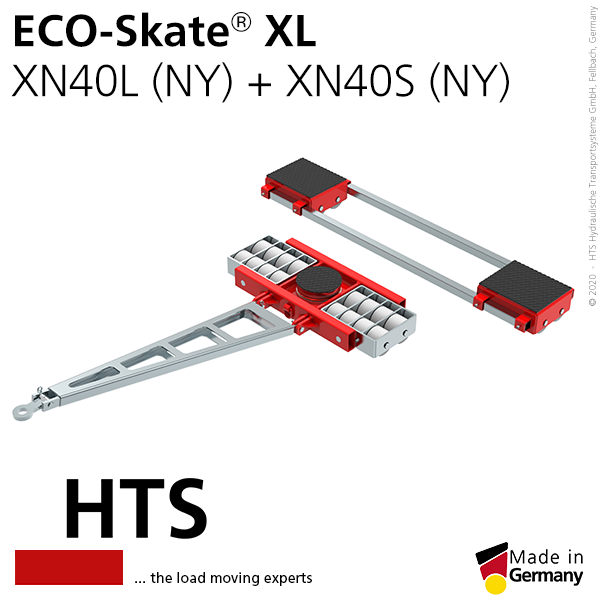

Комплект XN40L (NY) + XN40S (NY) |

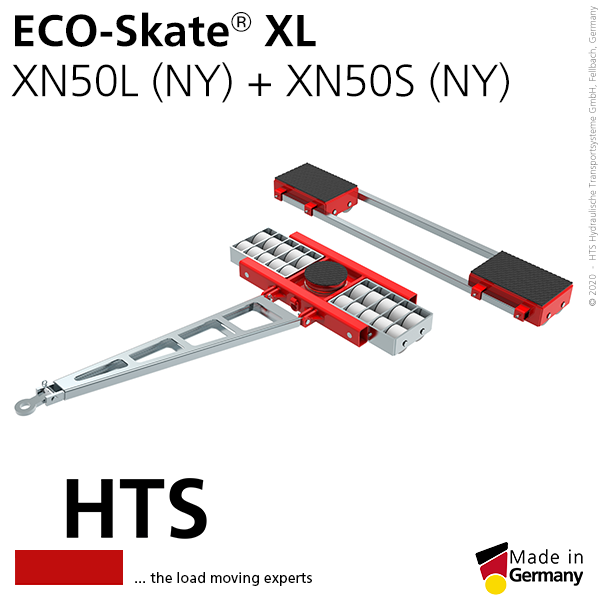

Комплект XN50L (NY) + XN50S (NY) |
---|---|---|---|---|
Артикул | 10.200.03.xx | 10.300.03.xx | 10.400.03.xx | 10.500.03.xx |
Грузоподъемность [кг] |
40.000 |
- |
80.000 |
100.000 |
Документация
-
ECO-Skate®XN20L (NY) - TDS.pdf
265.3 Kb -
ECO-Skate®XN20S (NY) - TDS.pdf
253.41 Kb -
ECO-Skate®XN30L (NY) - TDS.pdf
268.53 Kb -
ECO-Skate®XN30S (NY) - TDS.pdf
255.01 Kb -
ECO-Skate®XN40L (NY) - TDS.pdf
269.15 Kb -
ECO-Skate®XN40S (NY) - TDS.pdf
260.24 Kb -
ECO-Skate®XN50L (NY) - TDS.pdf
274.56 Kb -
ECO-Skate®XN50S (NY) - TDS.pdf
260.01 Kb
