Страна производства | Германия |
---|---|
Бренд | HTS |
Назначение | Трехконтактные системы перемещения грузов |
Особенность | Стандартная высота установки, полиуретановые колеса |
Примечание | Специальные исполнения доступны по запросу |
Транспортные и поворотные тележки для перемещения грузов ECO-Skate удобны в эксплуатации, отличаются прочности и практически не требуют обслуживания. Тележки используются как на производственных линиях, так и для перемещения контейнеров.
Для областей применения, в которых характеристик стандартного оборудования недостаточно, компания HTS Hydraulische Transportsysteme GmbH разрабатывает специальные системы перемещения решения, индивидуально адаптированные к задачам заказчика.
Система перемещения грузов серии ECO-Skate IDEAL (PU) позволяет перемещать грузы весом до 30 тонн. Все тележки в стандартной комплектации поставляются с тяговой ручкой и выравнивающими планками, а также с полиуретановыми колесами HTS. При необходимости системы перемещения можно комбинировать друг с другом и с тележками серий IDEAL (NY), ROTO и DUO.
Общая грузоподъемность складывается из суммы отдельных значений грузоподъемностей. Колеса серии ECO-Skate IDEAL (PU) также доступны для отдельного заказа.
Преимущества тележек ECO-Skate серии IDEAL (PU)
- Складная направляющая планка;
- Возможность комбинирования (сборки комплекта);
- Высококачественные полиуретановые колёса

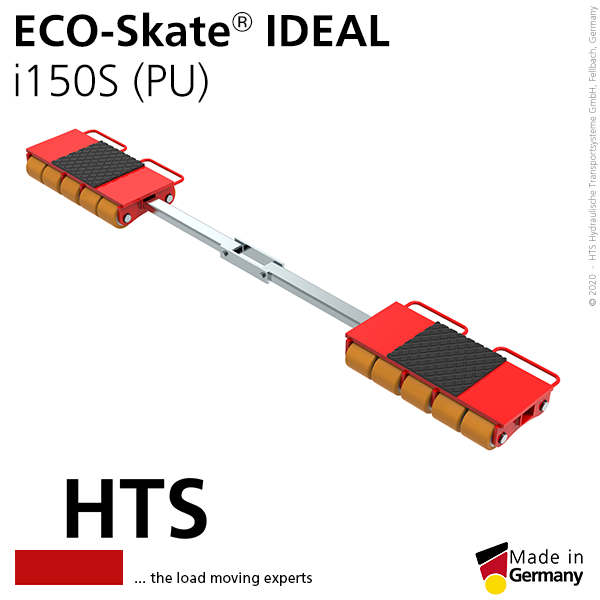

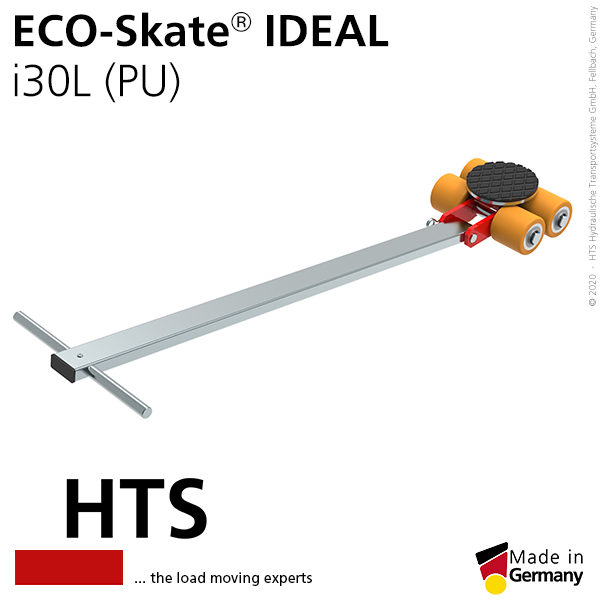

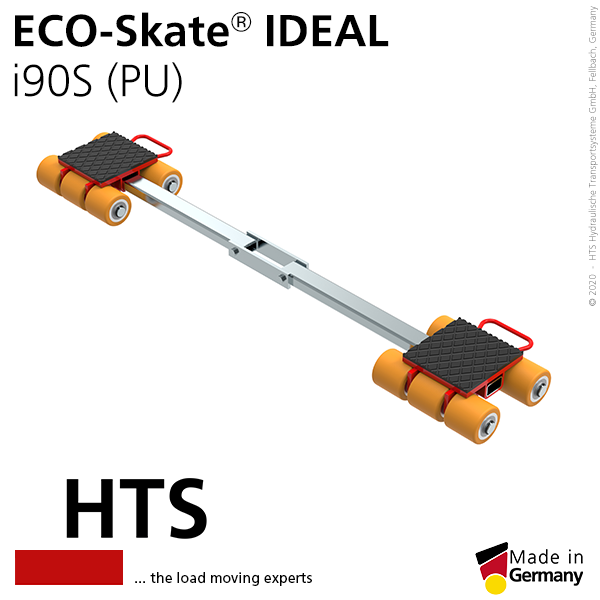

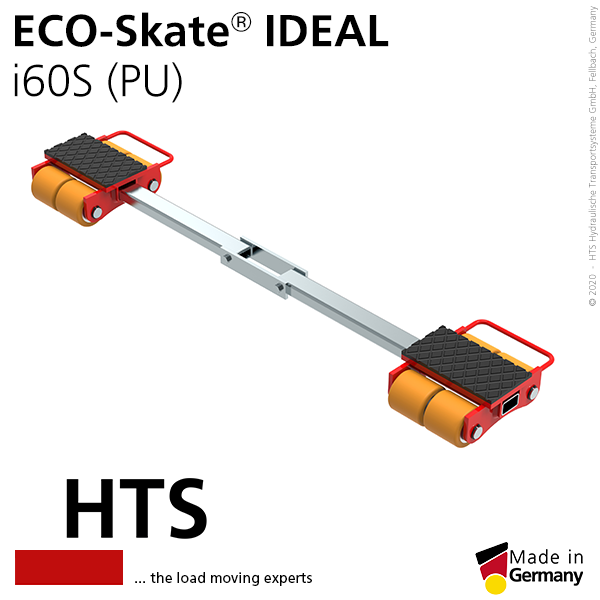

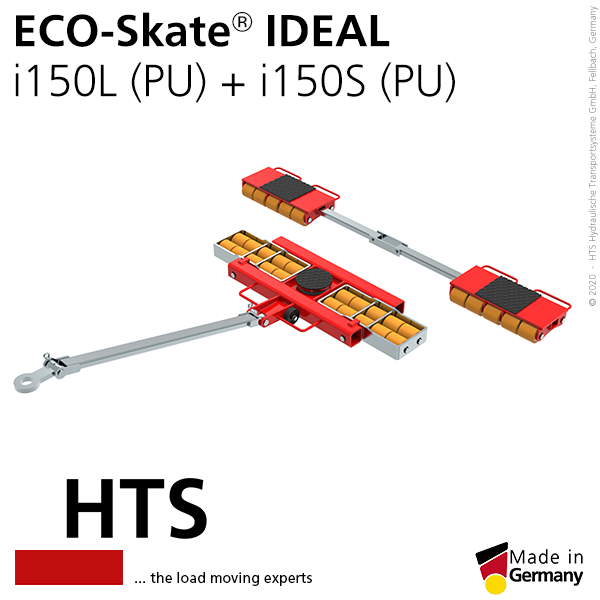

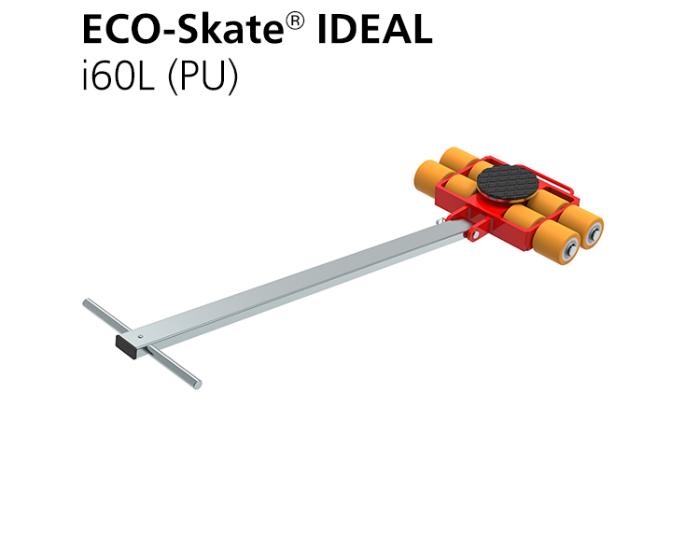

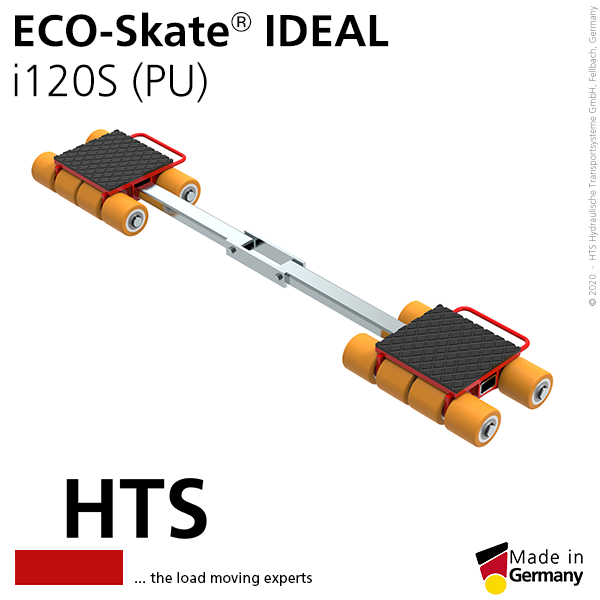

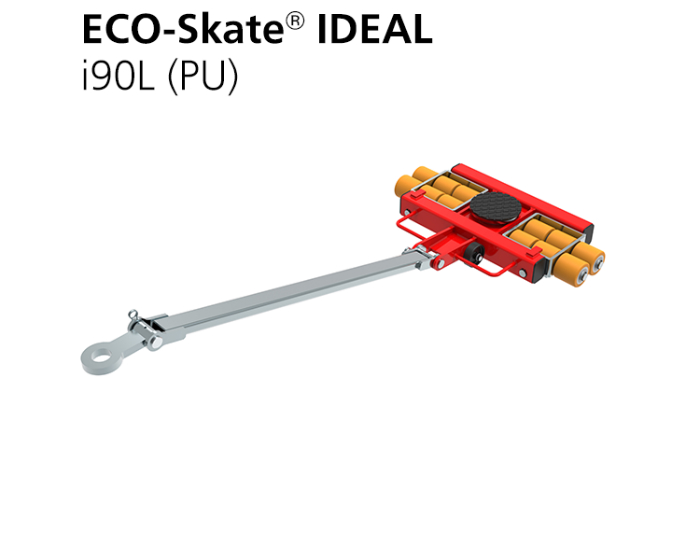

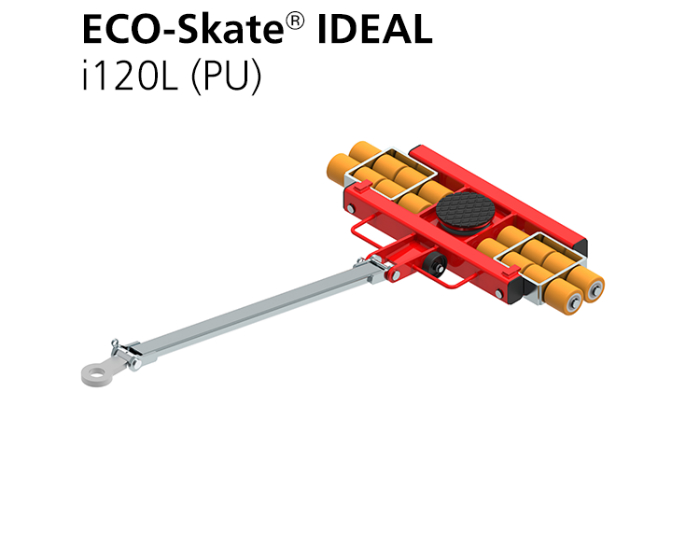

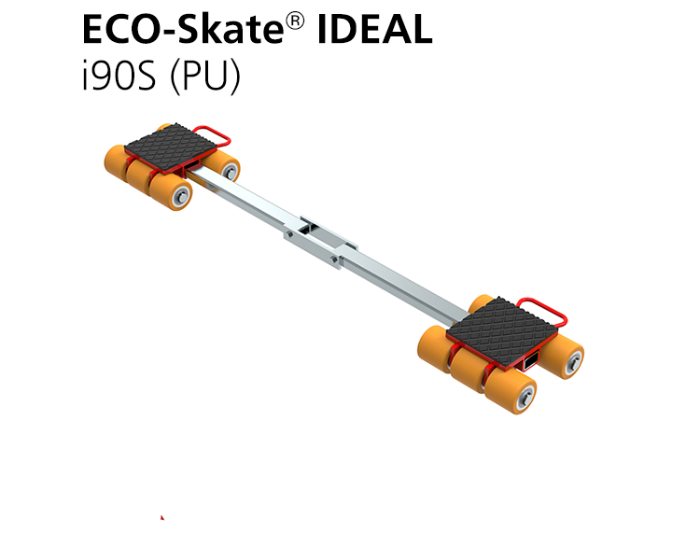

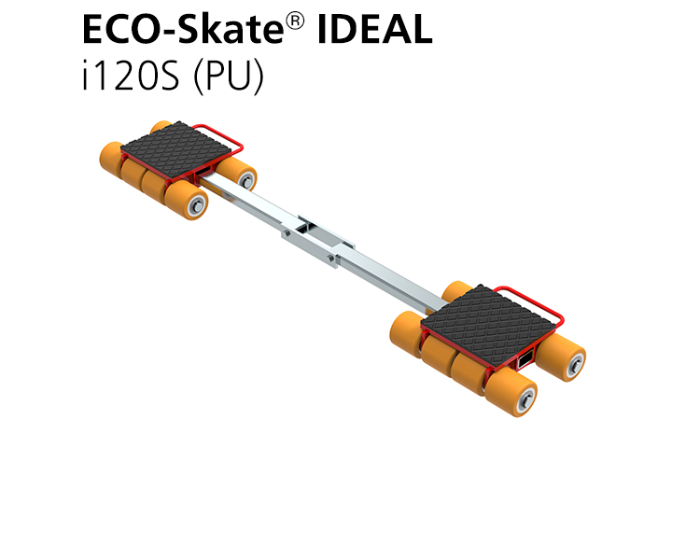

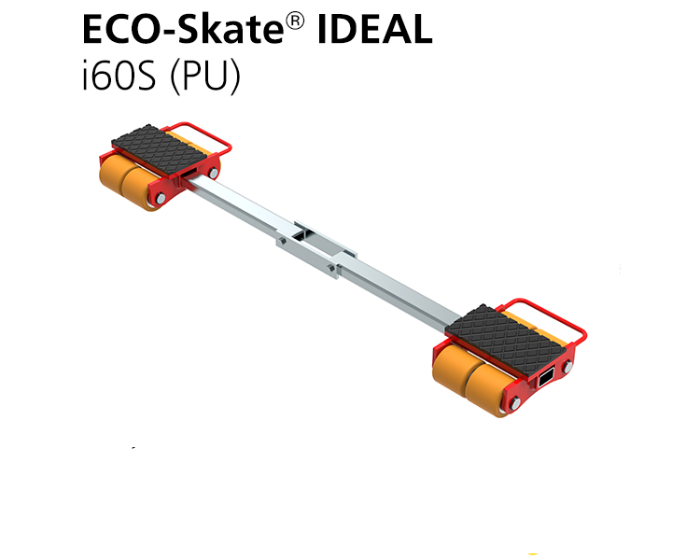

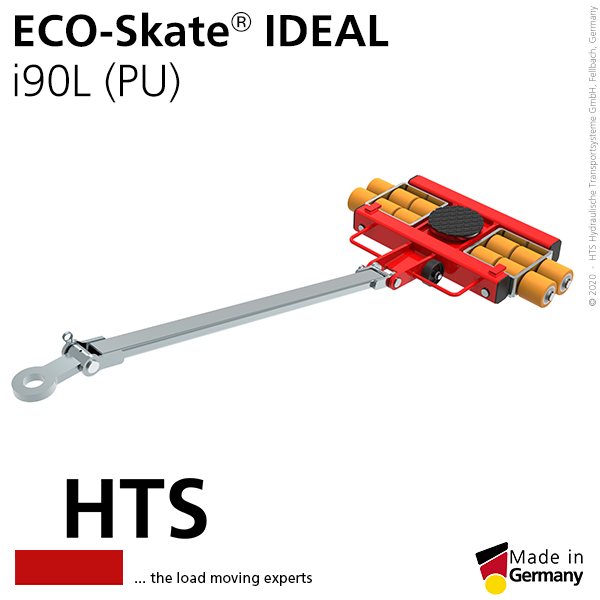

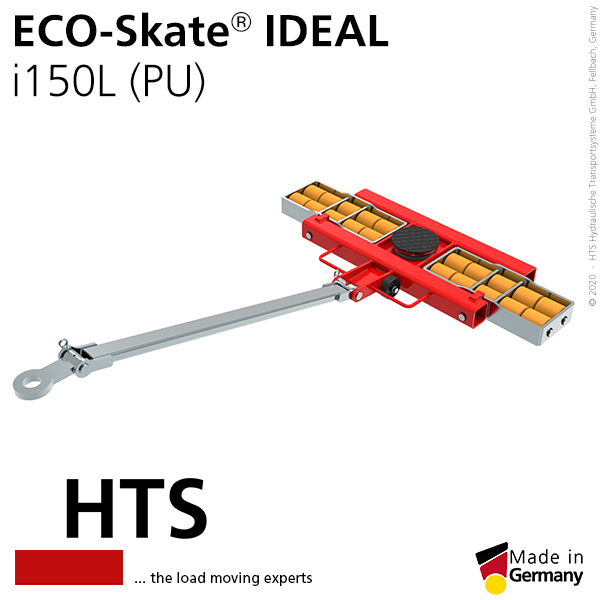

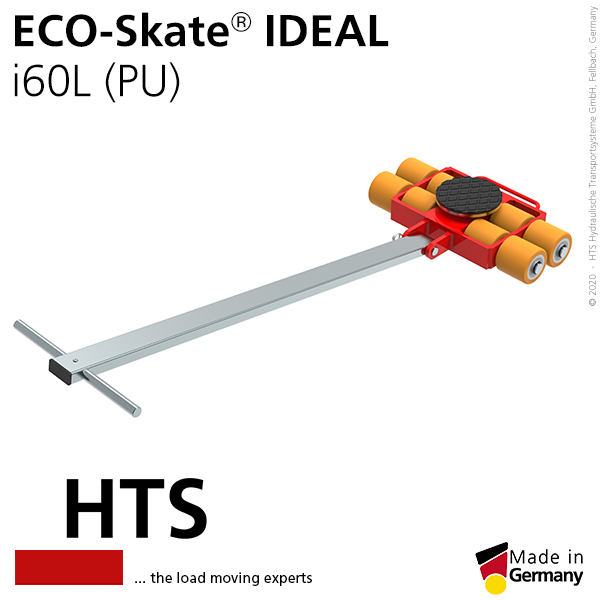

Параметр | i30L | i30S | i60L | i60S |
i90L |
i90S | i120L | i120S | i150L |
i150S |
---|---|---|---|---|---|---|---|---|---|---|
Артикул | 10.030.00.10 |
10.030.00.20 |
10.060.00.10 |
10.060.00.20 |
10.090.00.10 |
10.090.00.20 |
10.120.00.10 |
10.120.00.20 |
10.150.00.10 |
10.150.00.20 |
Грузоподъемность [кг] |
3.000 | 2 x 1.500 | 6.000 | 2 x 3.000 | 9.000 | 2 x 4.500 | 12.000 | 2 x 6.000 | 15.000 | 2 x 7.500 |
Грузоподъемность комплекта [кг] |
6.000 | 6.000 | 12.000 | 12.000 | 18.000 | 18.000 | 24.000 | 24.000 | 30.000 | 30.000 |
Размер колеса [мм] |
85 x 87 | 85 x 87 | 85 x 87 | 85 x 87 | 85 x 87 | 85 x 87 | 85 x 87 | 85 x 87 | 85 x 87 | 85 x 87 |
Количество колес [шт.] |
4 | 2 x 2 | 8 | 2 x 4 | 12 | 2 x 6 | 16 | 2 x 8 | 20 | 2 x 10 |
Площадь нагрузки [мм] |
150 | 150 x 75 | 150 | 120 x 220 | 170 | 170 x 180 | 170 | 200 x 220 | 170 | 200 x 500 |

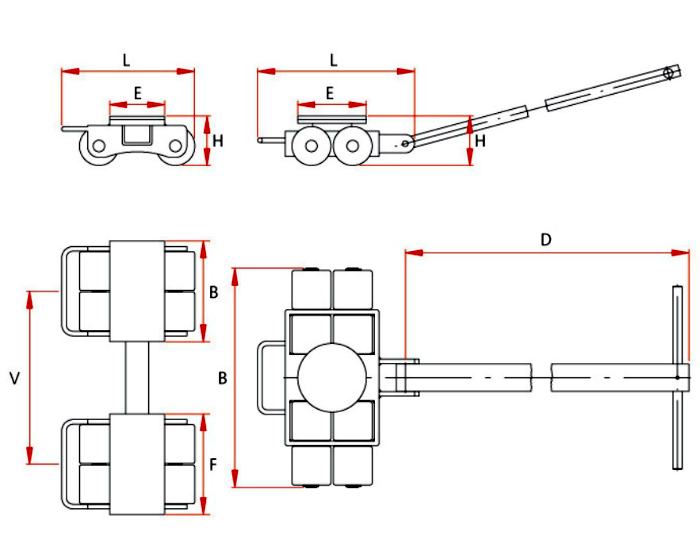

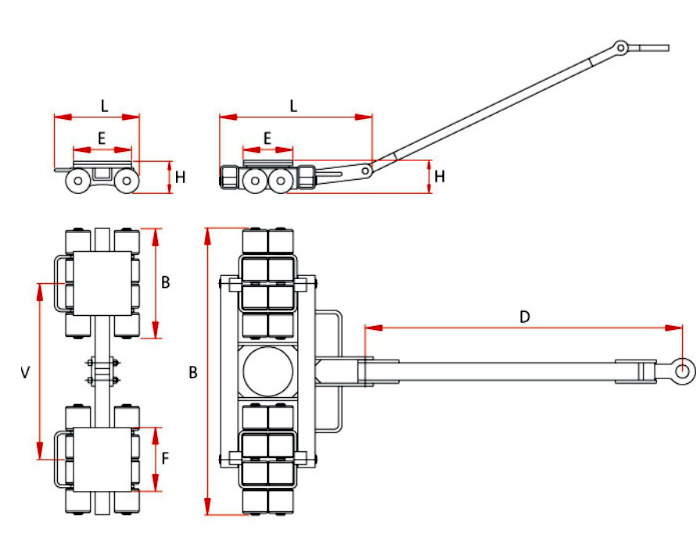

Габариты [мм] |
238 x 268 x 110 | 246 x 120 x 110 |
339 x 483 x 110 |
291 x 220 x 110 | 528 x 780 x 110 | 295 x 295 x 110 | 528 x 982 x 110 | 291 x 382 x 110 | 568 x 1.192 x 110 | 291 x 500 x 110 |
Длина ручки [мм] |
1.000 | - | 1.000 | - | 1.170 | - | 1.170 | - | 1.170 | - |
Регулируемость [мм] |
- | 120 - 880 | - | 420 - 1.100 | - | 460 - 1.145 | - | 560 - 1.095 | - | 695 - 1.403 |
Вес [кг] |
13,5 | 14 | 26 | 29 | 57 | 36 | 68 | 45 | 99 | 67 |

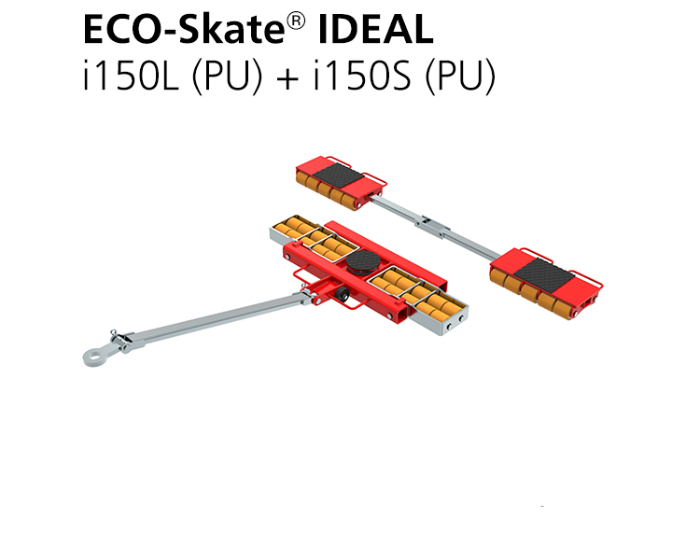

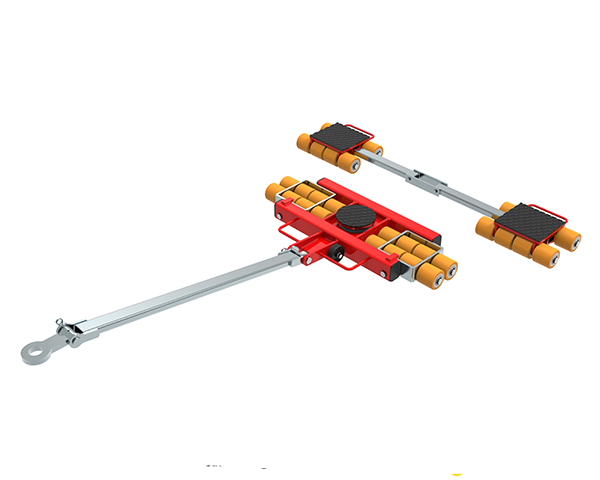

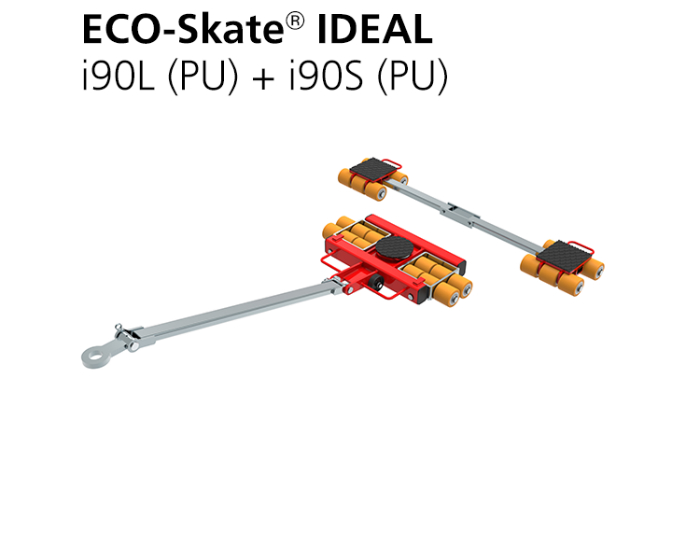

Комплекты «транспортная тележка + поворотная тележка»
Параметр |
Комплект i30L (PU) + i30S (PU) |

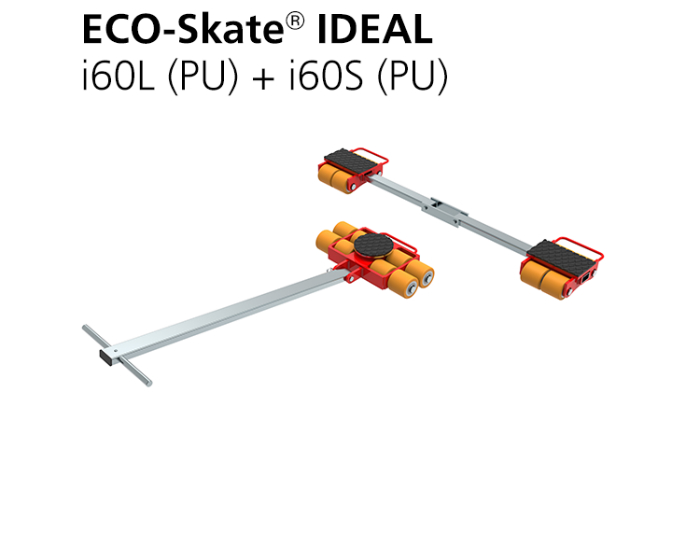

Комплект i60L (PU) + i60S (PU) |

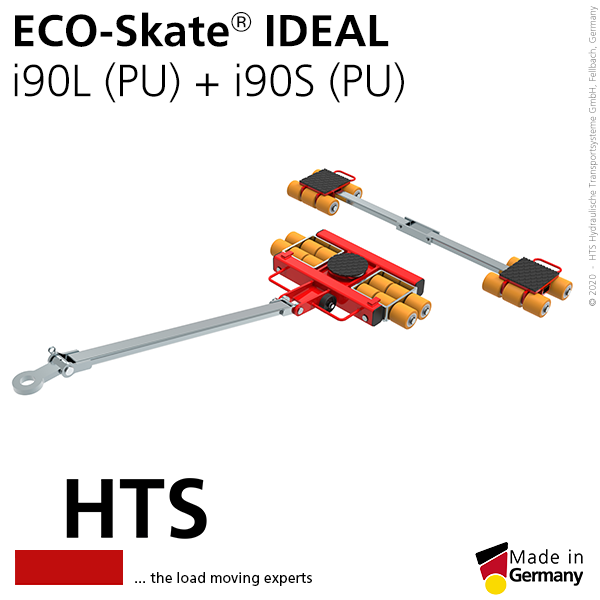

Комплект i90L (PU) + i90S (PU) |

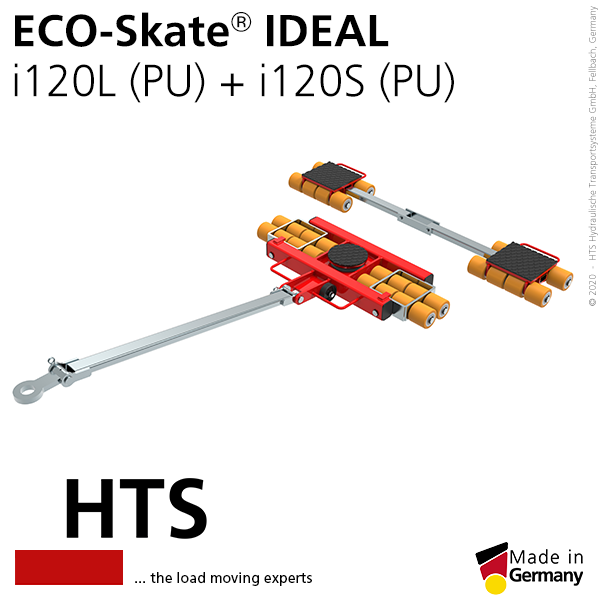

Комплект i120L (PU) + i120S (PU) |
---|---|---|---|---|
Артикул | 10.030.00.xx | 10.060.00.xx |
10.090.00.xx |
10.120.00.xx |
Грузоподъемность [кг] |
6.000 |
12.000 |
18.000 |
24.000 |
